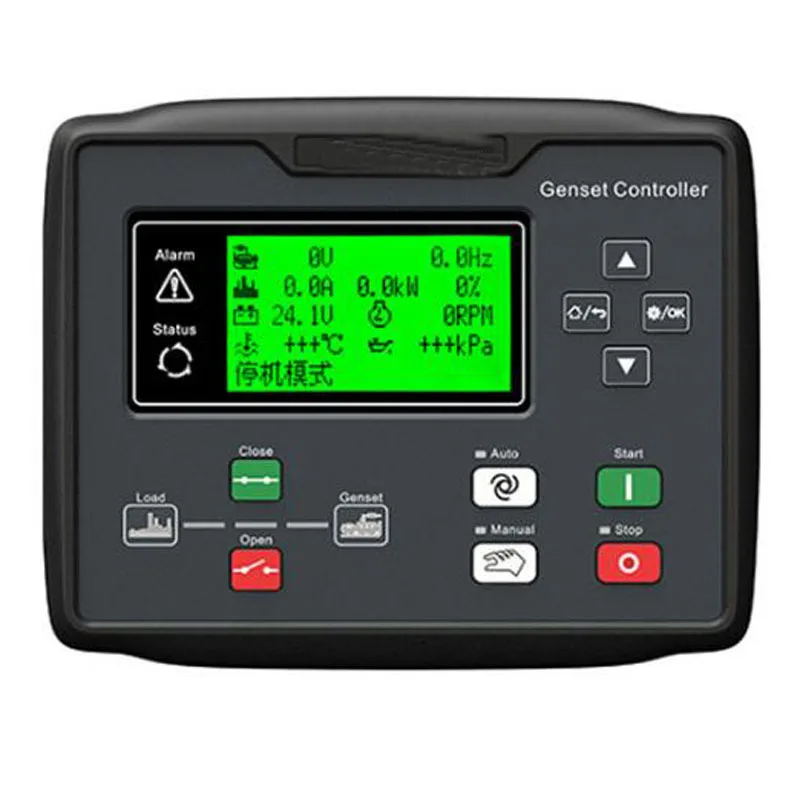

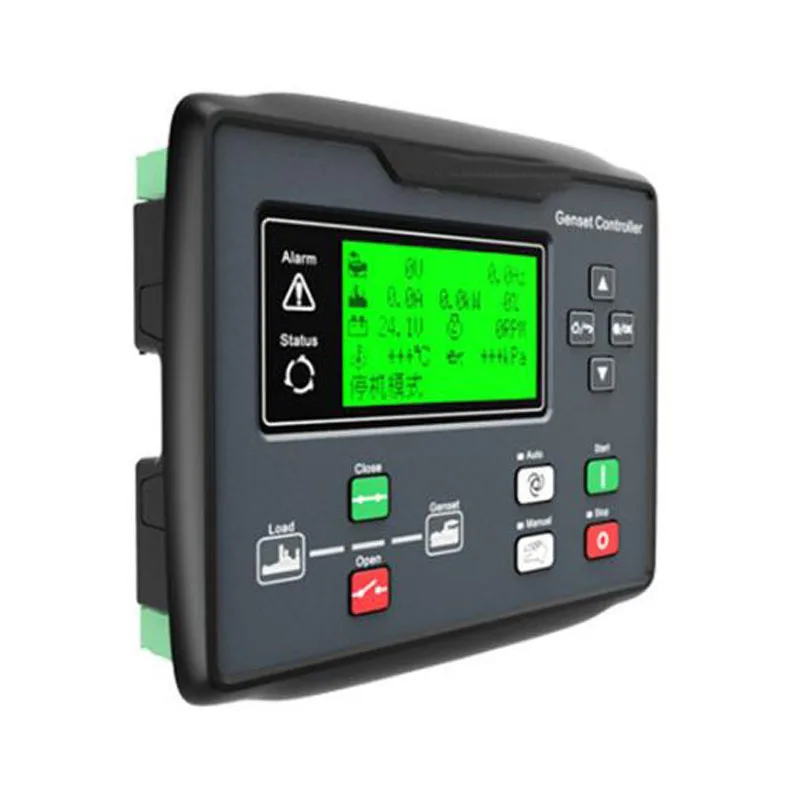

Дизельная генераторная установка контроллер HGM6110N запчасти генератора контроля холодильного агрегата

Система автоматизации и мониторинга генераторной установки осуществляет Автоматический запуск/остановку генераторной установки, измерение данных, защиту от сигнализации и «Три удаленных» функции. Контроллер принимает жидкокристаллический дисплей с большим экраном (lcd) и может работать на 8 языках: китайский, английский, испанский, русский, португальский, турецкий, польский и французский. Он прост в эксплуатации и надежен.

Размеры: 209x166x45 (мм)

Размер отверстия: 186x141 (мм)

Рабочая температура: (-25 ~ 70) °C

Вес: 0,56 кг.

Контроллер Автоматизации электростанции серии HGM6100N использует микропроцессорную технологию для точного измерения, регулировки фиксированного значения, синхронизации и настройки порога различных параметров. Все параметры контроллера можно отрегулировать с передней панели контроллера, или использовать USB через ПК. Регулировка интерфейса, также может регулироваться и контролироваться ПК через интерфейс RS485. Его компактная структура, простая проводка и высокая надежность могут быть широко использованы в различных типах систем автоматизации генераторной установки.

Производительность и характеристики

В серии HGM6100N есть шесть моделей:

HGM6110N/6110NC/6110CAN: используется для самостоятельной автоматизации, которая контролирует автоматический запуск и остановку генераторной установки через сигнал дистанционного запуска;

HGM6120N/6120NC/6120CAN: на основе HGM6110N/6110NC/6110CAN, он добавил мониторинг электричества от сети и функции автоматического переключения (AMF), который особенно подходит для одномашинной системы автоматизации, состоящей из одного города и одной машины.

1, ЖК-дисплей lcd 132x64, с подсветкой, четыре языка (Упрощенный китайский, английский, испанский и русский) дисплей, управление сенсорной кнопкой;

2, защита экрана использует жесткий экран акриловый материал, хорошая износостойкость и устойчивость к царапинам;

3, используя силиконовые панели и кнопки, адаптируются к окружающей среде высокой и низкой температуры;

4, с интерфейсом связи RS485, использование протокола MODBUS может достичь "трех удаленных" функций;

5, с интерфейсом CAN BUS, может быть подключен к машине J1939 EFI, не только может контролировать общие данные EFI (такие как температура воды, давление масла, скорость, расход топлива и т. д.), может также управлять запуском, остановкой, через интерфейс CANBUS Высокая скорость и низкая скорость и т. Д. (Контроллер с интерфейсом CAN BUS требуется);

6. подходит для трехфазного четырехпроводного, трехфазного трехпроводного, однофазного двухпроводного, двухфазного трехпроводного (120 В/240 В) система питания 50 Гц/60 Гц;

7. Собирает и отображает трехфазное напряжение, трехфазный ток, частоту и параметры мощности электросети/поколения;

Питание от сети

Линия напряжения ЗАО, Ubc, Uca линия напряжения ЗАО, Ubc, Uca

Фазовое напряжение мкА, Ub, Uc фазовое напряжение мкА, Ub, Uc

Частота Hz Частотный Гц

Фазовая последовательность Гц

Нагрузки

Ток IA, IB, IC

Активная мощность кВт

Реактивной мощности Квар

Полная мощность ква

Мощность фактор (PF)

Накопительная мощность поколения кВтч

Нагрузки процент %

8. Сеть имеет функции перенапряжения, пониженного напряжения и потери фазы, а генерация электроэнергии имеет функции перенапряжения, пониженного напряжения, перечастоты, заниженной частоты и перегрузки по току;

9, точная коллекция различных двигателей

Температура °C/°F

Давление масла кПа/пси/бар

Уровень топлива % оставшегося количества топлива L

Скорость оборот в минуту (r/min)

Батарея напряжение V

Зарядное устройство напряжения V

Накопительная Бег времени

Общее время загрузки

10. Функция управления и защиты: Реализуйте функции автоматического запуска/остановки, комбинированного открытия и закрытия (переключение ATS) дизельного генератора и идеальной защиты дисплея неисправностей;

11, с выключением питания, контролем скорости холостого хода, контролем подогрева, функцией контроля скорости и релейным выходом;

12. Функция настройки параметров: позволяет изменить и установить его параметры, и запоминает его во внутренней флэш-памяти. Он не будет потерян, когда система выключена. Все параметры контроллера можно регулировать с передней панели контроллера, или через ПК. Регулировка интерфейса USB, также может регулироваться ПК через интерфейс RS485;

13, различные температуры, давления, датчик уровня масла можно использовать непосредственно, и можно настроить параметры;

14, могут быть выбраны различные условия запуска (датчик скорости, давление масла, производство электроэнергии);

15, с функцией аварийной загрузки;

16. Он имеет функцию автоматического распознавания номера зубов маховика;

17. Блок питания имеет широкий диапазон (8 ~ 35) В постоянного тока, который может адаптироваться к различным условиям пускового напряжения батареи;

18. Все параметры отрегулированы в цифровой форме, и аналоговый метод регулировки обычного потенциометра отброшен, что улучшает надежность и стабильность всей машины;

19, с функцией обслуживания, тип обслуживания может быть выбран как дата или время работы, техническое обслуживание к действию может быть установлен (предупреждение или выключение будильника);

20, с историей, часы в режиме реального времени, переключатель времени (ежемесячная/еженедельная/Ежедневная загрузка один раз и может быть настроена на загрузку) функция;

21. Резиновое уплотнение разработано между внешним корпусом и панелью управления, а Водонепроницаемость может достигать IP55;

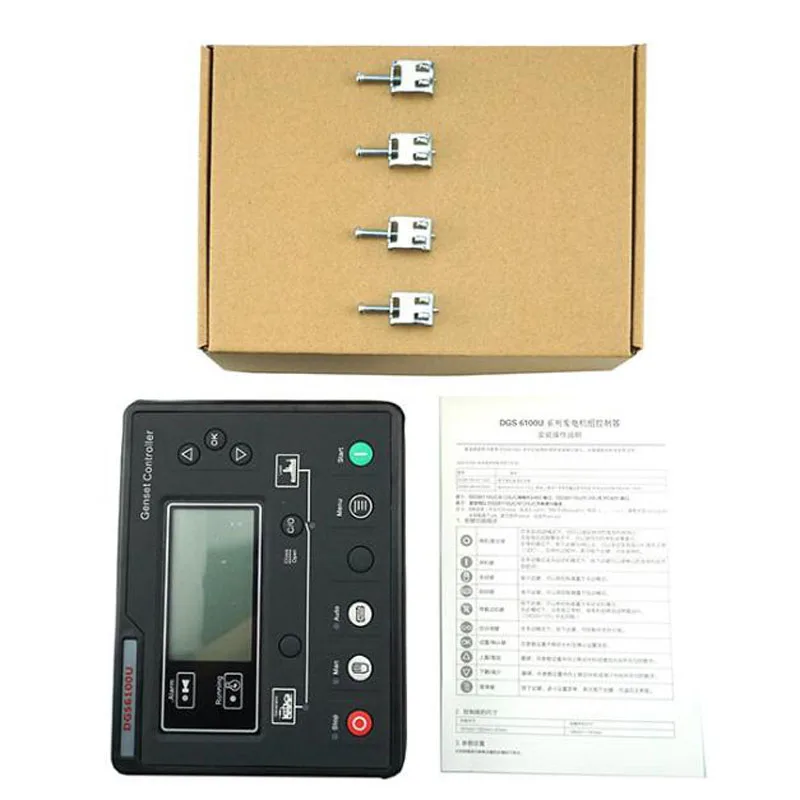

22. Контроллер фиксируется металлическим зажимом;

23, модульная конструкция, огнезащитная оболочка ABS, вставляемый клеммный блок, встроенная установка, компактная структура, легко устанавливается.
