DIN рейка DC5V 12 в 24 В Вход светодиодный источник питания светодиодный Усилитель 3CH/4CH/5CH выходной усилитель сигнала Усилитель мощности ретранслятор BC-964-DIN

Технические характеристики:

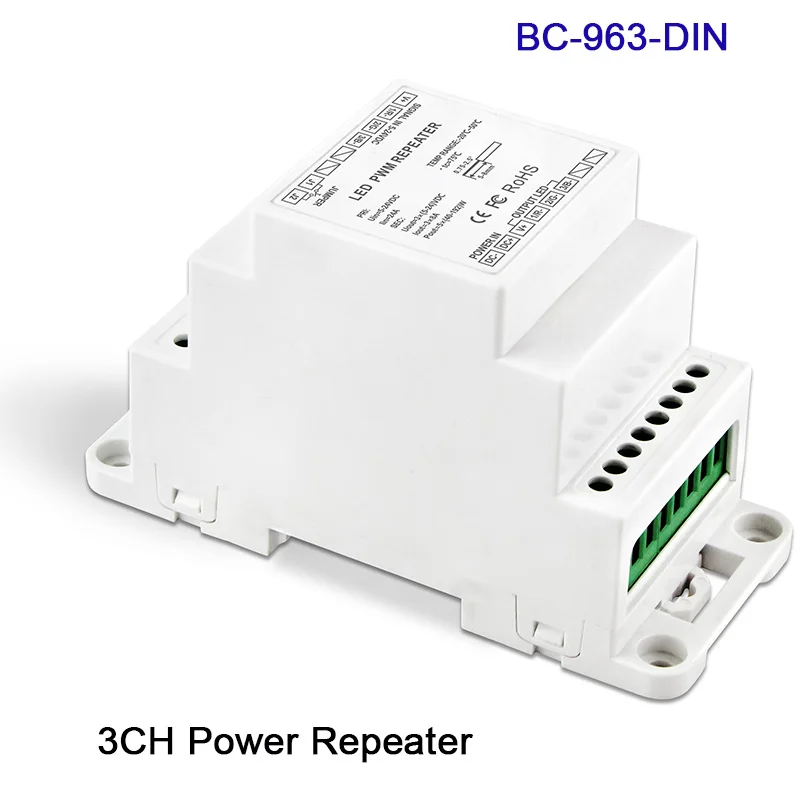

Модель:3CH Мощность ретранслятор(BC-963-DIN)
Вход напряжение: DC5V-DC24V
Максимальный ток нагрузки: 8a× 3ch Max 24A
Выход сигнала: постоянное напряжение pwm
Максимальная выходная мощность: 120 Вт/288 Вт/576 Вт (5 В/12 В/24 В)
Размер: l111× w46× H66 (мм)
Вес (G.W): 130 г
Модель:4CH Мощность ретранслятор(BC-964-DIN)
Вход напряжение: DC5V-DC24V
Максимальный ток нагрузки: 6a× 4ch Макс 24A
Выход сигнала: постоянное напряжение pwm
Максимальная выходная мощность: 120 Вт/288 Вт/576 Вт (5 В/12 В/24 В)
Размер: l111× w46× H66 (мм)
Вес (G.W): 130 г

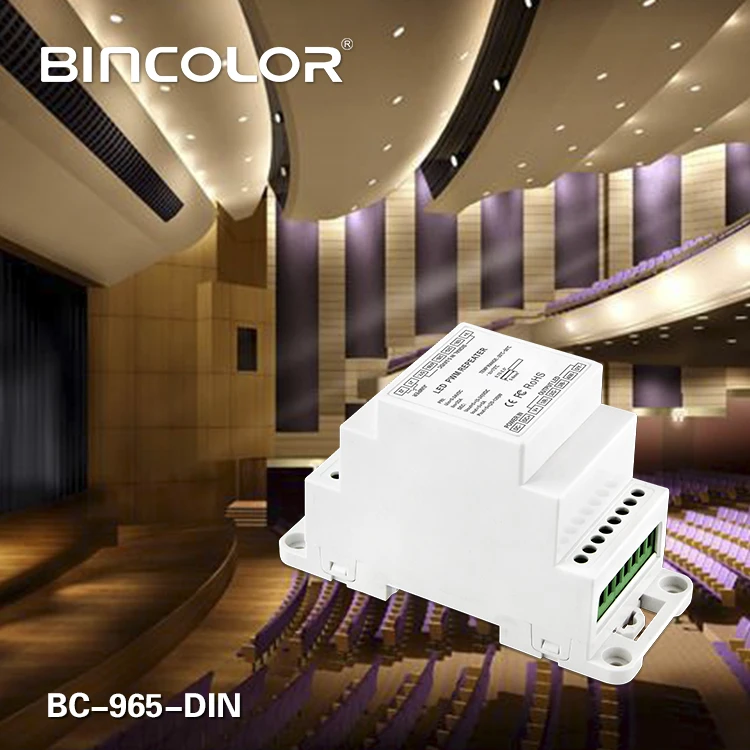

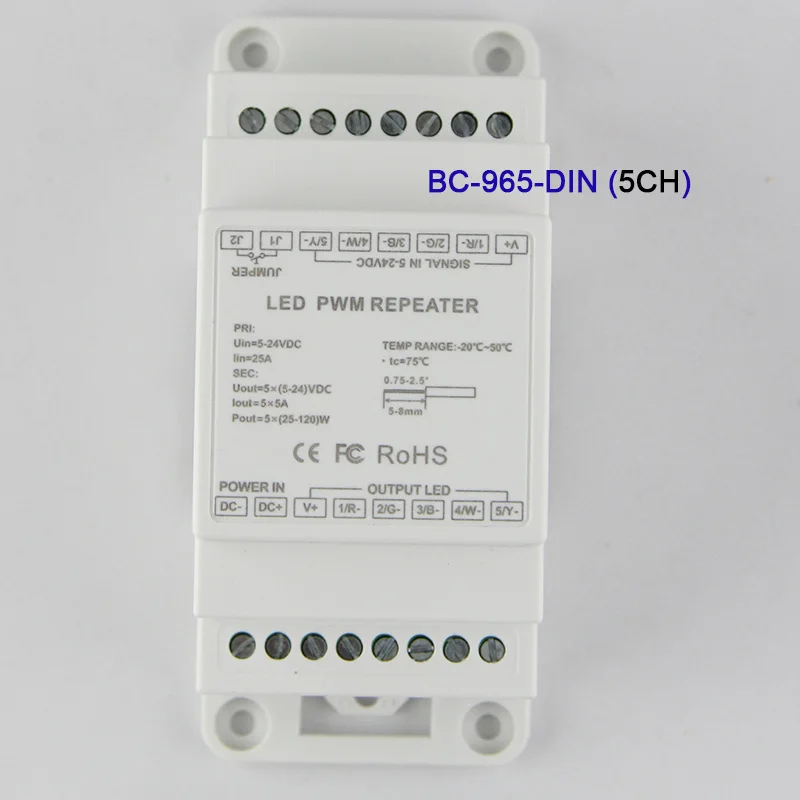

Модель:5CH Мощность ретранслятор(BC-965-DIN)
Вход напряжение: DC5V-DC24V
Максимальный ток нагрузки: 5a× 5ch Max 25A
Выход сигнала: постоянное напряжение pwm
Максимальная выходная мощность: 125 Вт/300 Вт/600 Вт (5 В/12 В/24 В)
Размер: l111× w46× H66 (мм)
Вес (G.W): 130 г

1. Общий анод вход и выход.
2. Поддерживает высокочастотный общий анод PWM входной сигнал.
3. Работа с светодиодный контроллером, DMX512 декодер, светодиодный диммер для синхронного управления, чтобы выполнить обильные изменения цвета.
4. Защита от тока и защита от короткого замыкания.
5. Функция оптической изоляции, повреждение контроллера не влияет на повторитель.
6. Выходные каналы могут выводиться самостоятельно или синхронно.

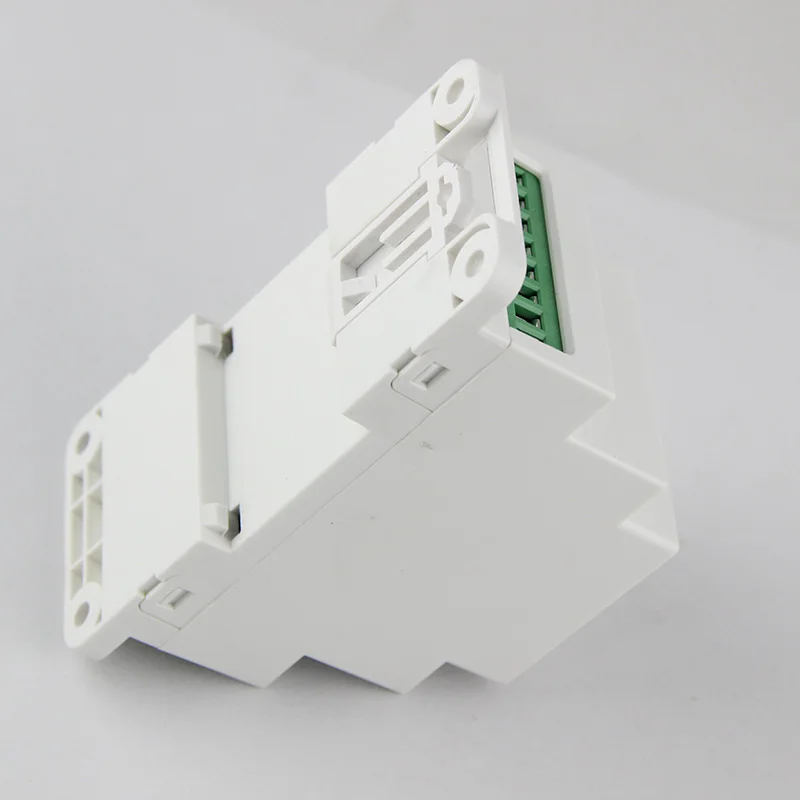

7. Стиль din-рейки облегчает установку масштабных проектов.

Проводка Показания:

1) схема соединения между ретранслятором и mulfiplex contriller:

2) схема соединения между ретранслятором и диммером: (i. e: 0/-10 V схема управления затемнением)
