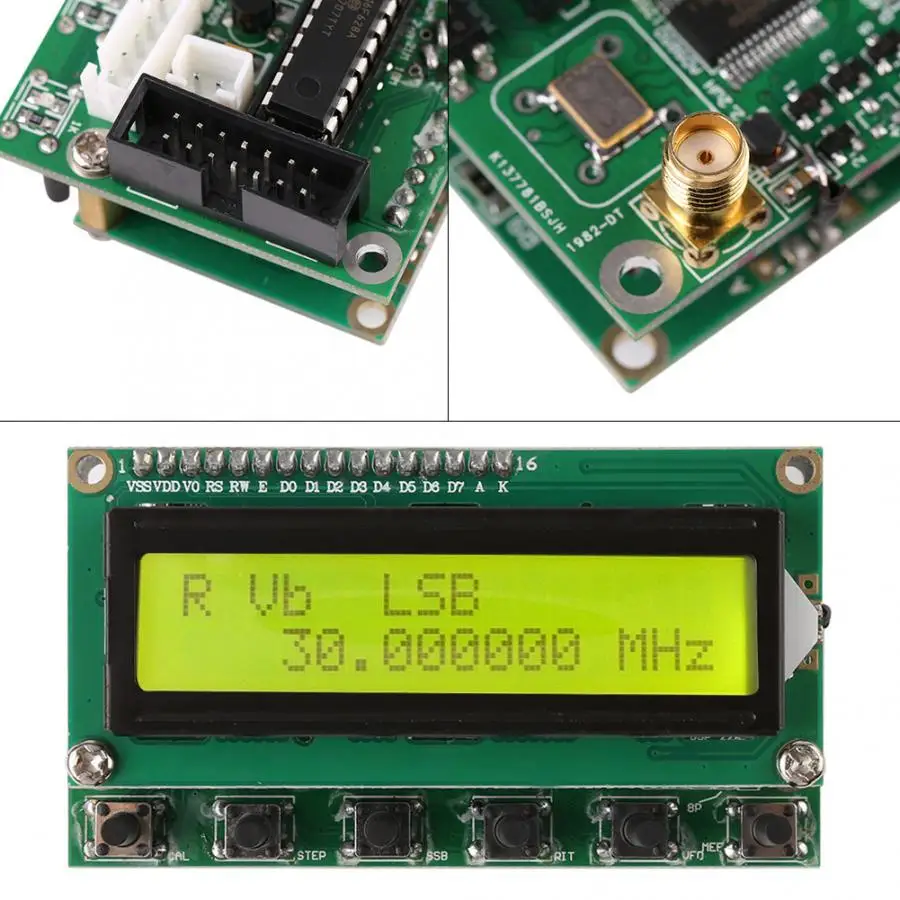

DDS генератор сигналов модуль с ЖК-дисплеем 6 полос 0~ 55 МГц цифровой коротковолновый радиочастотный генератор частоты

Описание

AD9850 DDS генератор сигналов Модуль плата с ЖК-дисплеем 6 полос 0 ~ 55 МГц цифровой коротковолновый радиоприемник комплект

Особенности:

Ключи и интерфейсы подключения:

ENC: кодировщик
MEM: переключатель для режима памяти

VFO: переход от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и ВКЛ и вкл...
RIT: Точная настройка до Частоты приема
Отдельно Кол-во: набор функций
KB-1 и KB-2 имеют общий Общий контакт, но не GND

Способ использования:
Нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал.
A: Включите 6 XREFCLE: Настройка чип часы режим, регулировка частоты кодированияУстановка. AD9851 Установите на 6-умножение частоты, AD9850 Установите на 1 умножениеЧастоту. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Применение кодер переключательРегулировки значения. Работают в соответствии с шагами. AD9851 комплект вГенератор 6-умножьте канал, AD9850 набор при фактическом выходОсциллирующий Инструмент. Нажмите CAL, затем быстро отпустите, чтобы войти в Шаг C.
C: MIN_RX_DDS_FREQ: установка минимальной рабочей частоты. Применение кодировщикПереключатель для регулировки значения и в соответствии с шагом. Пресс отдельно Кол-во потомБыстро Отпустите для входа в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Применение кодировщикПереключатель для регулировки значения и в соответствии с шагом. (Меньше, чем60 МГц будет ОК). Нажмите CAL, затем быстро отпустите, чтобы войти в шаг E.
E: SSB_OFFSET: тонкая настройка для работы SSBРежим. Используйте переключатель кодировщика для регулировки значения и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Применение кодер переключательОтрегулируйте значение и в соответствии с шагом. Пресс отдельно Кол-во затем быстроОтпустите для входа в шаг G.
G: OFFSET_FREQ: настройка частоты смещения. Например, Установка 9 МГц или10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шагом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.
H: мультипликатор: умножение для частоты. Следует установить как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Параметры:

Вес: 115 г

Размер: 12x5 см/4,72x1,97 дюйма

Примечания:
1. Система DDS CLK: может использовать Частотный тестер для получения генератора 30 МГц,Умножите Проверенное значение на 6, затем поставьте здесь многократное значение. В том случае, еслиИспользуя AD9851, сделайте первоначальную настройку на 180000000.
2. Офсетный FREQ: можно установить как + или-. Поверните переключатель кодировщика для измененияЗначение, нажмите шаг, затем поверните переключатель кодировщика для регулировки шага.Минимальная рабочая частота плюс (+) смещенная частота должна быть высокой, чем 0().

Частота отображения:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота, запрограммированная в DDS, рассчитывается как показано ниже.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Образцы:
1. Диапазон выхода DDS 30 ~ 40 МГц:
MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Диапазон отображения частоты.
30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Примите во внимание, что 1
30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц/
-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. Примечание 2
-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц.

2. Настройка FT180A с DDS:

Включите RPT нет
X6 RECLK X6

Система DDS CLK 180 M
DDS частота 65 м
MIN RX DDS FREQ 10,701 M (смещенная частота + частота RIT)
RX DDS FREQ 60 M
TX офсетная частота 0
RIT OFFSET 1 K (частота RIT)
Офсетная частота-10,700 М-(офсетная частота)
Мультипликатор-1 шт.

Посылка включает в себя:

1 x генератор сигналов DDS
