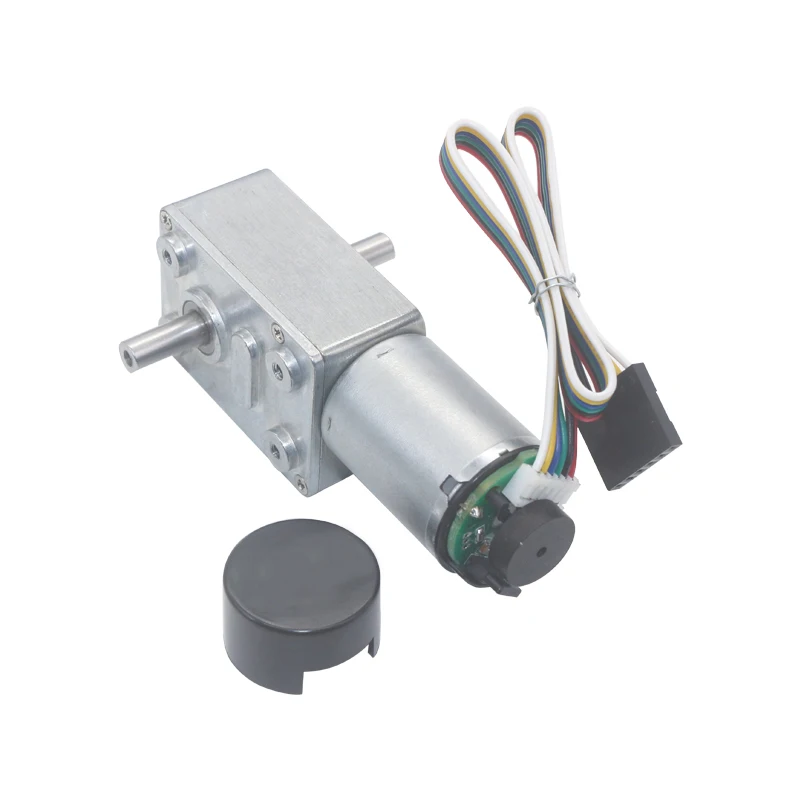

DC6V 12V 24V JGY370 Полный металлический Редуктор турбо червячный мотор с шифратором Холла сигнала Отзывы и крышка

Описание

Примечание: моторы разных параметров имеют свой внешний вид. Более низкая скорость и более высокое напряжение, чем больше крутящий момент. Перед покупкой ознакомьтесь с таблицей параметров. Благодарим Вас за внимание!

Напряжение: DC6V, DC12V, DC24V
Скорость без нагрузки: 6 об/мин, 10 об/мин, 18 об/мин, 23 об/мин, 30 об/мин, 40 об/мин, 66 об/мин, 90 об/мин, 150 об/мин
Ошибка: ± 10%
Диаметр выходного вала: 6 мм d-тип
Длина выходного вала: 14 мм (двойной вал)
Размер коробки передач: 46*32*25 мм
Размер коробки передач, пожалуйста, посмотрите таблицу
Проводки:

Обратите внимание:

1. Желтые и белые провода-это Выходная линия скоростного сигнала, и они не могут быть подключены к любому источнику питания, или он будет гореть.

2. Положительный и отрицательный источник питания кодировщика не позволяет подключать неправильно; напряжение 3,3-5 В.
3. Контроль CW или CCW двигателя путем изменения положительного и отрицательного источника питания двигателя (изменить красный провод и черный провод подключения)

Красный провод-положительный источник питания двигателя (+)
Черный провод-отрицательный источник питания двигателя (-)
Зеленый провод-отрицательный источник питания энкодера (-) (Положительный и отрицательный источник питания энкодера не позволяет подключать неправильно; напряжение 3,3-5 В)

Синий провод-положительный источник питания энкодера (+) (Положительный и отрицательный источник питания энкодера не позволяет подключать неправильно; напряжение 3,3-5 В)

Желтый провод-сигнал A Выход (11 сигналов на мотор поворачивает круг)
Белый провод-сигнал B выход (11 сигналов на мотор поворачивает круг)

Посылка в комплекте:

Мотор х 1
