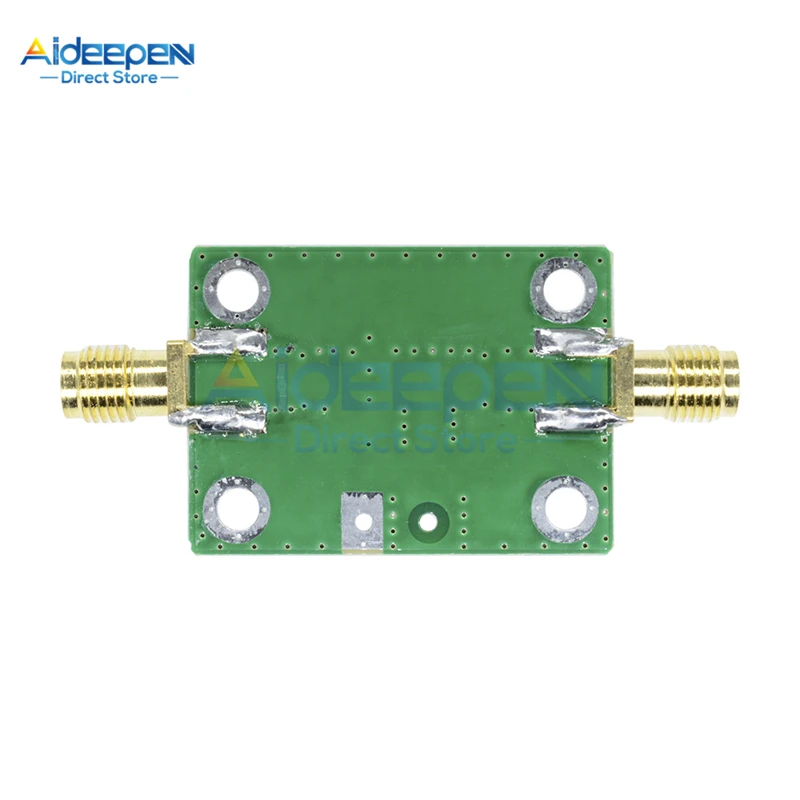

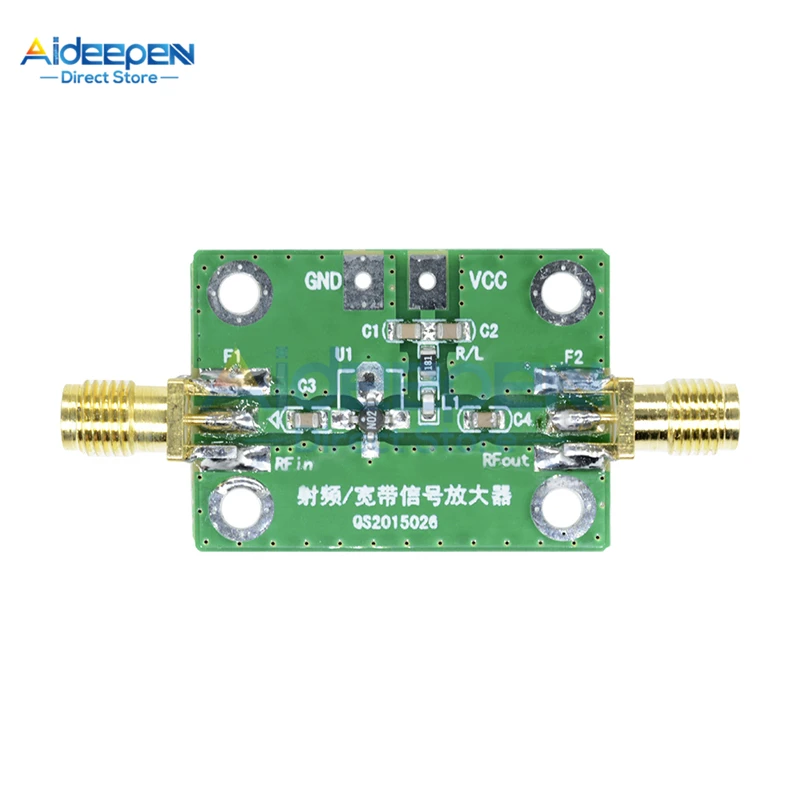

DC 6 V-12 V 0,1-2000 MHz RF широкополосный усилитель с высоким коэффициентом усиления 30 дБ малошумный усилитель приемник LNA макетная плата широкополосный модуль

DC 6 V-12 V 0,1-2000 MHz RF широкополосный усилитель с высоким коэффициентом усиления 30 дБ малошумный усилитель приемник LNA макетная плата широкополосный модуль

Особенности-Этот продукт с широким диапазоном частот, высоким коэффициентом усиления, Цифровое ТВ с низким уровнем помех-Этот продукт может быть применен к различным радиочастотный приемник переднего конца и увеличивает расстояние связи-Используется для коротковолновой, FM радио, пульт дистанционного управления, как, например, кабель усилитель телевизионного сигнала нужно низкий уровень шума rf сигнал усиленияТехнические характеристикиРазмер: 25*52 ммДиаметр конца: 5 ммЦвет: зеленый + золотойРабочая частота: 0,1-2000 МГцУсилитель коэффициент усиления антенны:F = 0,1 МГц, усиление = 32 дБF = 500 МГц, усиление = 31 дБF = 1000 МГц, усиление = 29 дБF = 1500 МГц, усиление = 25 дБF = 2000 МГц, усиление = 20 дБМаксимальная мощность: + 10 дБм (10 мВт)Напряжение питания: 6-12 В постоянного токаСистемы сопротивление: 50ΩСоветы:1. Когда рабочая частота составляет менее 500 МГц, она хорошо увеличивает плоскость, может сделать его менее 1 дБ после тщательной регулировки. Чем ниже частота, тем выше коэффициент усиления.2. Рабочая частота усилителя нижнего лимита зависит от входного и выходного конденсатора, значение по умолчанию составляет 0,1 мкФ, работает до 0,1 МГц. Увеличить вход и выход постоянной ёмкости, универсальный конденсатор надлежащим образом, может служить удлинением для частоту среза, как, например, 10 мкФ постоянной ёмкости, универсальный конденсатор может работать до 5 кГц.3. когда напряжение питания меняется в 5-8 в, его можно использовать в качестве усилитель с регулируемым напряжением, усиление увеличивается с увеличением напряжения питания, который подходит для радиочастотной передачи передней цепи, С помощью DA контроля напряжения питания, для контроля усиления усилителя, автоматического контроля усиления4. Когда напряжение питания в 8-10 В, низкочастотный конец усиления до 30 дБ, в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.5. Когда напряжение 12 В, достигает максимального усиления, низкочастотный конец усиления 32,5 дБ,Посылка включает в себя:1 шт. X 0,1-2000 МГц RF широкополосный усилитель 30 дБ малошумный LNA широкополосный приемник модуля
