1. Описание:
FY-WF4 представляет собой WI-FI модуль на 4 канала WI-FI беспроводной контроллер switch. он интегрируется с MCU и GPIO управлением. он поддерживает подключение и управление 4 бытовыми приборами, которые можно включить/выключить с помощью модуля app eWeLink и GPIO on. Пользователи могут переключаться между двумя режимами: режим самоблокировки, режим инчинга. В режиме самоблокировки пользователи могут включать/выключать 4 подключенных устройства самостоятельно. В режиме инчинга пользователи могут включать подключенные устройства в течение 1 с или в другое время, установленное в приложении.
Примечание: выходной ток составляет около 20 мА. Поэтому пользователь может подключиться к другим контроллерам, таким как arduino или драйвер высокой мощности, чтобы управлять устройством высокой мощности.
2. Особенности:
1>. Поддерживает управление приложениями
2>. Поддерживает управление GPIO
3>. Поддерживает отслеживание состояния, статус бытовой техники своевременные отзывы в вашем приложении
4>. Поддерживает удаленное Включение или выключение добавленных устройств
5>. Поддерживает одиночные/повтор/обратный отсчет времени
6>. Поддерживает множество смарт-коммутаторов wifi в одной учетной записи
7>. Поддержка переключения самоблокирующийся режим, режим инчинга
8>. Поддержка таймера обратного отсчета и таймера по расписанию
9>. Поддержка общего контроля
10>. Поддержка iOS и Android
11>. Легкая установка, простота в обращении и может быть активирована немедленно и стабильно;
12>. Приложение поддерживает несколько языков

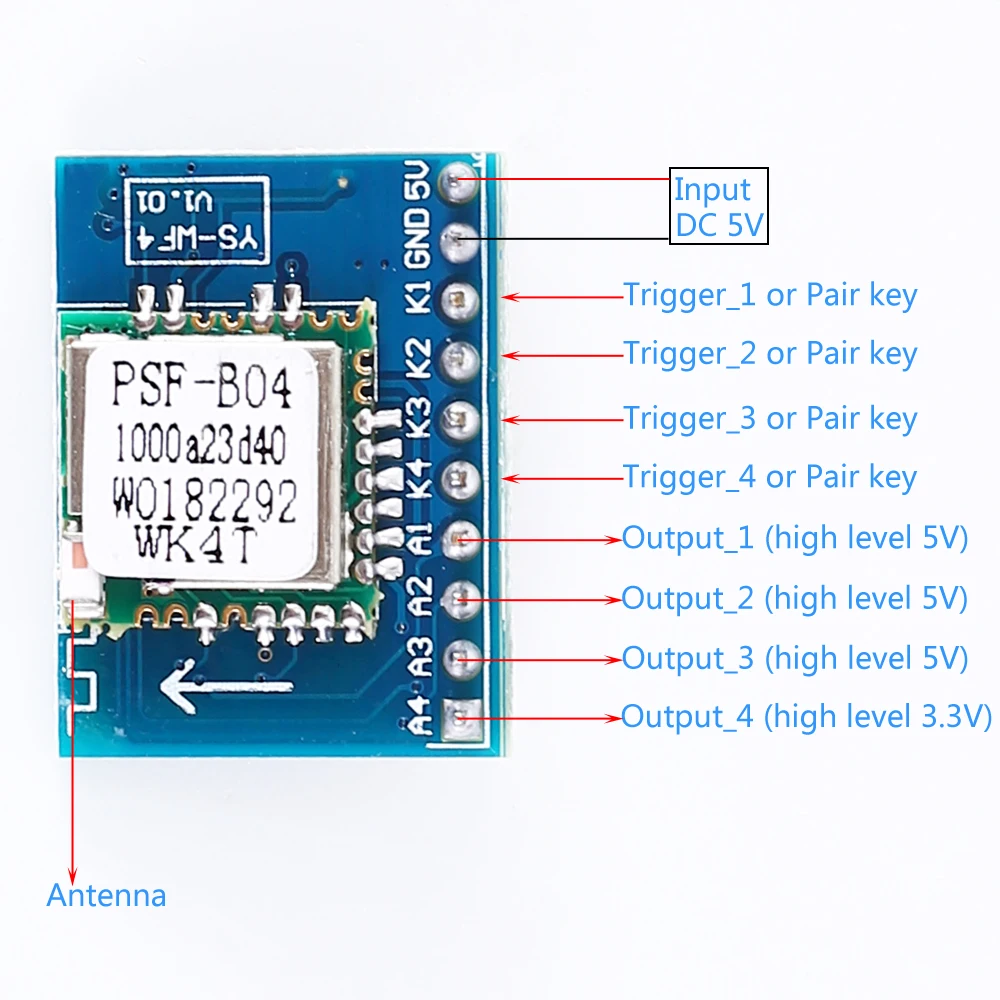

3. Параметры:
1>. Рабочее напряжение: DC 4,5-5,5 В
2>. Рабочий ток: около 80 мА
3>. Выход высокого уровня: 5 В
4>. Низкий уровень на выходе: 0 В
5>. Выходной ток: 20 мА (макс)
6>. Режим управления: wifi/2G/3g/4G
7>. Поддержка телефона: iOS, Android
8>. Режим работы: самоблокирующийся, инчинг (режим установки в приложении)
9>. Частота маршрутизатора: 2,4G
10>. Выходной канал: 4 канала
11>. Рабочая температура:-20℃ ~ 85℃
12>. Рабочая влажность: 5% ~ 95% относительной влажности
13>. Размер модуля: 26*20*11 мм
4. Функция:
1>. Поддержка Android, iOS управление мобильным телефоном, поддержка ручного управления
2>. Поддержка самоблокирующегося, шагового режима работы (по умолчанию является самоблокирующимся режимом, его можно установить на инчинг с помощью приложения eWeLink)
3>. Таймер, время цикла, повседневная работа, задержка, минимальная единица составляет минуты. (до 8 групп времени)
4>. Один мобильный телефон может добавить неограниченное количество устройств, одно устройство может быть разделено с его мобильным телефоном
5. Этапы работы:
1>. Установите приложение eWeLink на телефон и завершите регистрации.
2>. Подключите правый источник питания к переключателю wifi, и индикатор будет мигать один раз в 1 секунду.
3>. Нажмите и удерживайте кнопку K1 или K2 на модуле в течение 7 секунд, а затем отпустите ее. Индикатор мигнет два раза и войдет в состояние сопряжения.
4>. Добавьте устройство в приложении.
5>. В соответствии с каждым шагом мобильного телефона для работы, обратите внимание на имя wifi и пароль, чтобы проверить правильность.
6>. После успешного добавления сопряжения Кнопка устройства появится на главной странице мобильного телефона.
6. Посылка:

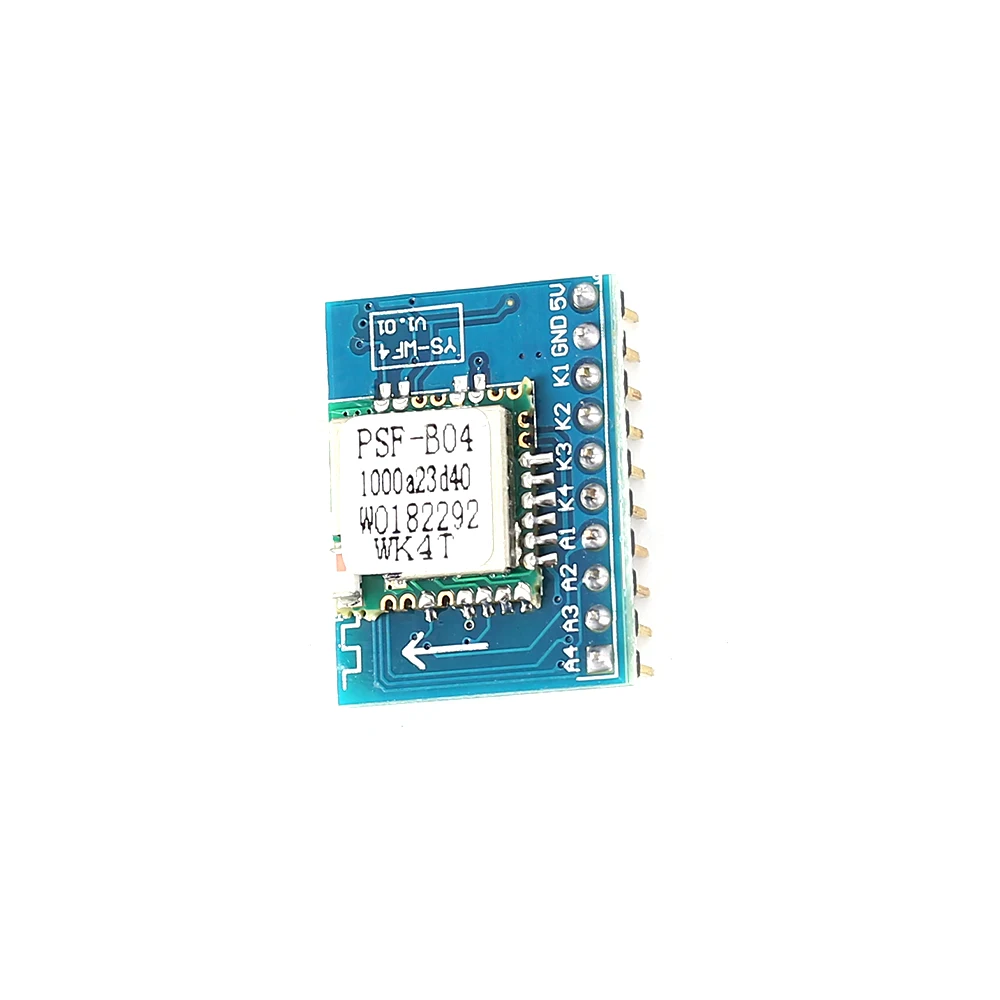

1>. 1 шт. DC 5 В 4 канала ESP8266 беспроводной wifi модуль
