DC 5-24V Высокоточный 2-канальный цифровой светодиодный дисплей интеллектуальный регулятор температуры термостат с 2 зондом

DC 5-24 V Высокоточный 2-канальный цифровой светодиодный дисплей интеллектуальный регулятор температуры термостат с 2 зондом

Функция:

Высокоточный цифровой дисплей интеллектуальный контроллер температуры, в основном используется в циркуляции горячей воды, обратном управлении системой воды и других случаях. Цифровая трубка в реальном времени высокая и низкая температура зоны измерения температуры Точка температуры значение. Через высокую и низкую разницу температур между температурой и установленными значениями температуры, и нижний предел разницы температуры для контроля релейного выхода, осуществить холодный, тепловой цикл, повышение тепловой эффективности. Работа и блок питания управления используются для изоляции источника питания, а колебания напряжения платы управления предотвращают запуск и остановку оборудования большой мощности.

Описание:

Два режима работы этого продукта интеграции: один режим работы и два способа работы.

Один из способов режима работы: когда температура DS-A минус температура DS-B больше, чем заданная разница температуры, реле действие, вы можете начать оборудование, связанное с реле. Когда разница температур меньше заданной разницы температуры возвратной, реле A отключено, и сопутствующее оборудование перестанет работать. DS-B больше DS-A, реле не двигается.

Двусторонний режим работы: когда абсолютное значение разницы между двумя датчиками температуры больше, чем заданная разница температуры, реле действия, вы можете начать реле, связанное оборудование. Когда разница температур меньше заданной разницы температуры возвратной, реле A отключено, и сопутствующее оборудование перестанет работать.

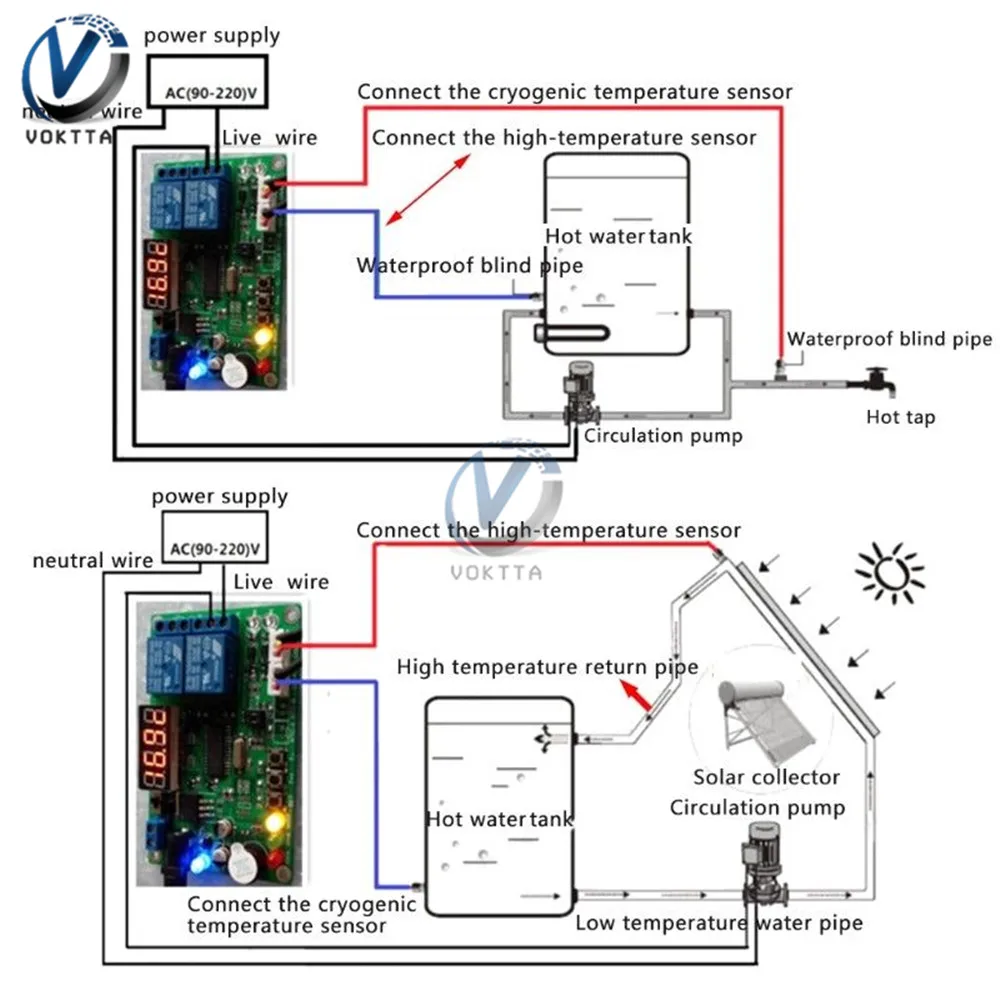

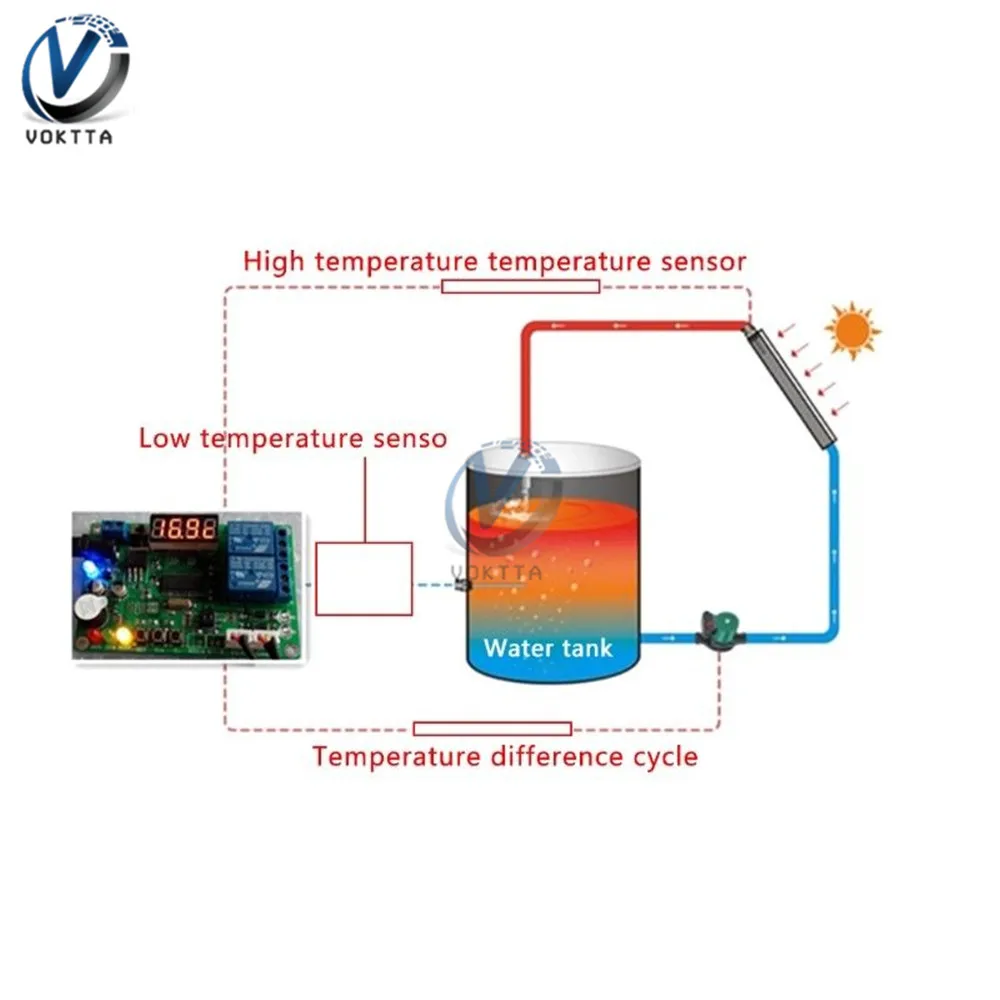

Пример 1: циркуляция горячей воды на солнечной батарее, датчик высокой температуры-датчик низкой температуры> 5,0 градусов, реле действия, разница обратно до 4,5 градусов реле выключено. Датчик низкой температуры больше, чем датчик высокой температуры, и реле не двигается.

Установите разницу температур 5.0C, разница возврата установлена до 0,5 градусов, рабочий режим установлен до PP 1.

Пример 1: цикл конвекции воздуха, разница между двумя зондами> 3,0 градусов, действие реле, разница обратно до 2,7 градусов реле выключено. Низкая температура

Установите разницу температуры 3.0C, разница возврата установлена до 0,3 градусов, рабочий режим установлен до PP 2.

Технические параметры:

1. На основе сравнения разницы температур между двумя точками измерения температуры высокой температуры и низкой температуры, Работа водяного насоса:

1) разница температур = высокая температура значение низкая температура значение.

2 Режим работы: высокая температура-низкая температура> установленная температура, открыть выход, высокая температура-низкая температура <установить температуру-возвратная температура, остановить выход.

2 ботинок автоматически обнаруживает количество датчиков, без разъем датчика или просто подключить зонд, сигнализационный демонстрационный 0000 индикатор светильник.

3 постоянная память: после отключения питания снова на последний набор параметров и рабочее состояние в эксплуатации.

Параметры:

Номер канала: 2 канала

Датчик: цифровой водонепроницаемый датчик типа DS18B20 (1 м)

Точность измерения температуры: 0,1 ℃

Разрешение дисплея: 0,1 ℃

Разница в возврате контроля: 0,1 ℃

Диапазон регулирования температуры:-45℃ ~ 125℃

Выходная мощность привода: 10А, 250 В

Напряжение питания: 5-24 В постоянного тока 0.1A

Режим дисплея: цифровая трубка 0,36 дюйма, 4 Бит

Дополнительный модуль дисплея: красный, желтый, зеленый светодиодный, вспомогательная индикация настройки параметров

Режим ввода: сенсорная кнопка

Вспомогательная функция: каждый реле с фиолетовым светодиодный сигналом о закрытом отключении

Размер: 94*62*18 мм

Расположение отверстия: 85*56 мм m3mm

Примечание:

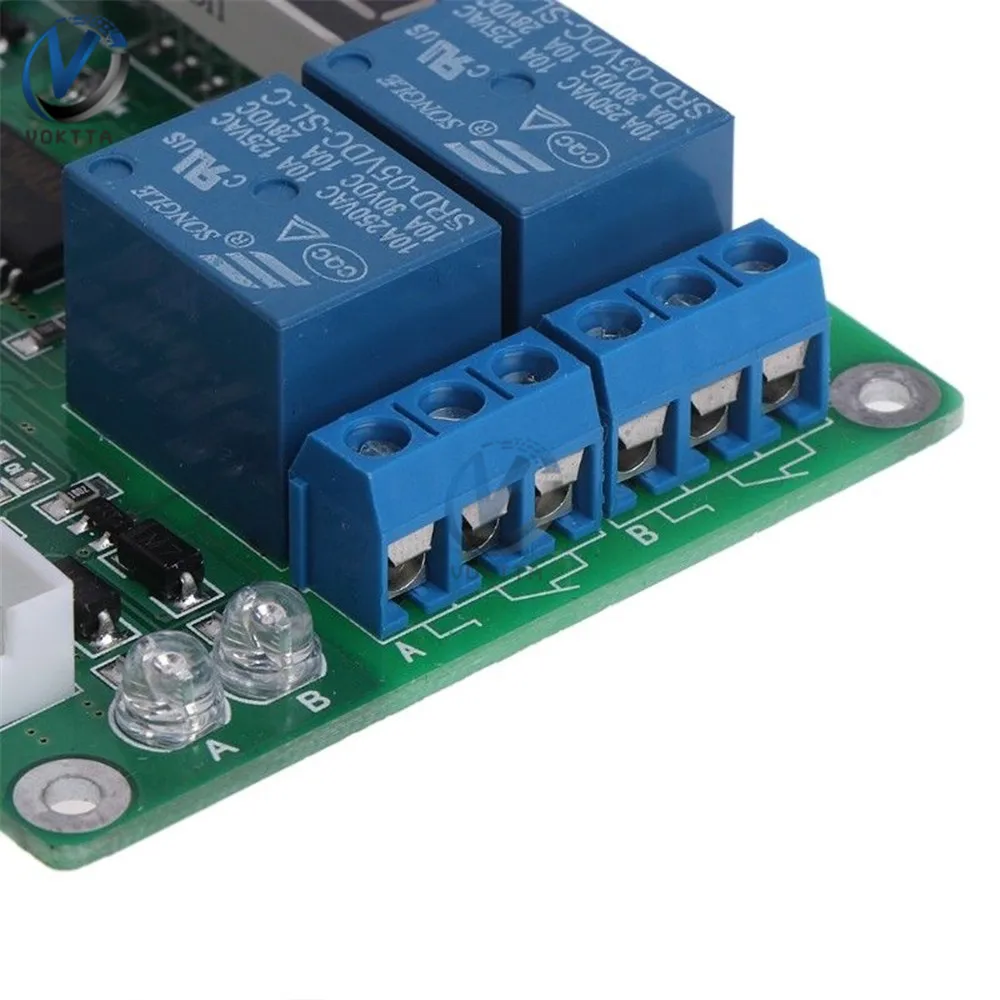

Это было первоначально два релейных дизайна, 4 белых клемм нижнего правого угла все сварены, но заставляют много покупателей подключить не ту линию, поэтому, чтобы избежать подключения не той линии, теперь мы только сваряем реле и белый терминал, полностью возможны.

Настройка параметров:

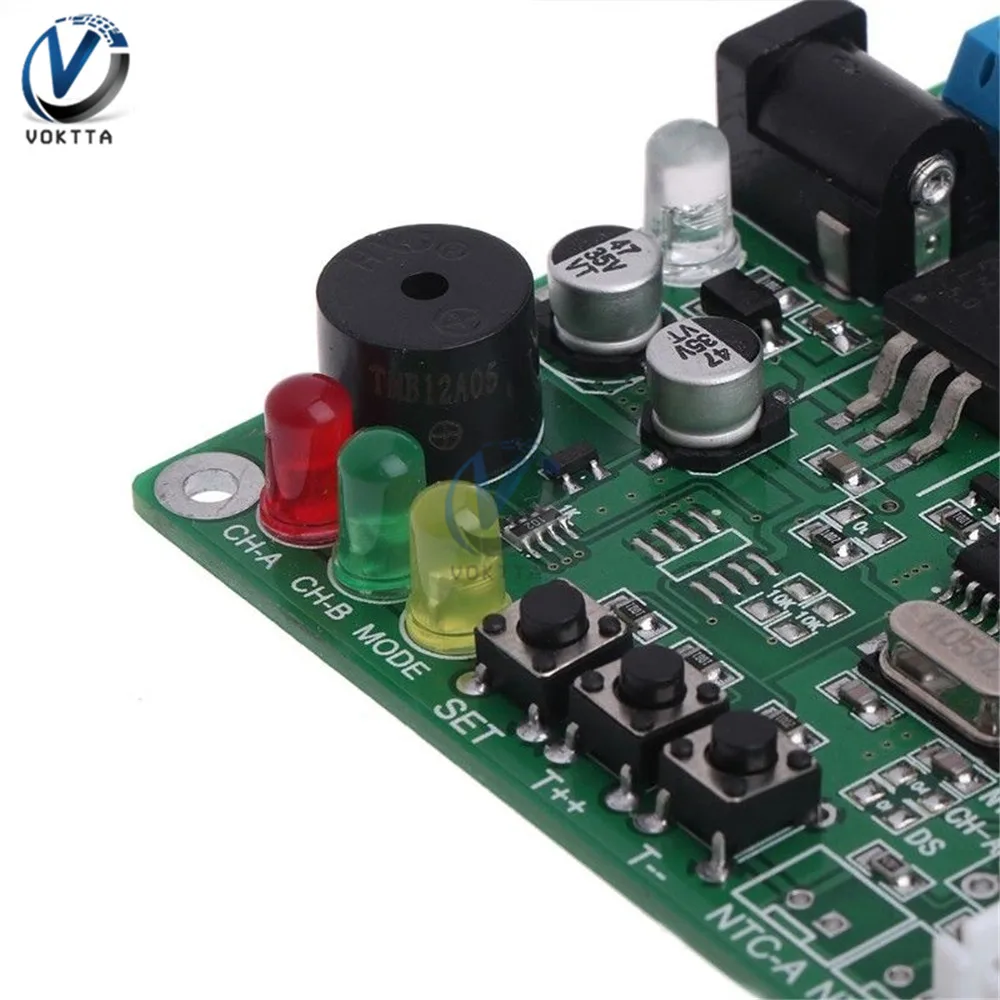

Нажмите клавишу SET, желтый светильник начинает мигать, экран дисплея отображает настройку разницы температуры, в соответствии с "T + + T --", чтобы установить требуемое значение разницы температуры. Шаблоны отображения, такие как 7.1C

Нажмите кнопку SET снова, желтый светильник начинает мигать, на экране дисплея отображается Настройка разницы температуры возврата, в соответствии с "T + + T --", чтобы установить разницу температуры возврата. Шаблоны отображения, такие как H 1,2

Нажмите кнопку SET снова, зеленый начинает мигать, экран дисплея отображает режим работы, в соответствии с «T + + T --», чтобы установить режим. Шаблоны дисплея, такие как PP 2. PP 1 представляет односторонний режим работы, PP 2-двусторонний режим работы.

Нажмите кнопку SET снова для выхода из набора, светодиодный все выключено, показывая фактическую температуру измерения, система автоматически сохраняет параметры настроек, начала входить в работу.

Специальное примечание: после установки, T + +, T-key настройки, без каких-либо действий ключа в течение 4S, система автоматически сохраняет текущие настройки параметров, А затем покажите температуру измерения и войдите в режим работы. Долго нажимайте кнопку, значение ключа автоматически увеличивается.

Посылка включает в себя:

1x2 канальный цифровой Температура контроллер релейный модуль

2 x датчики
