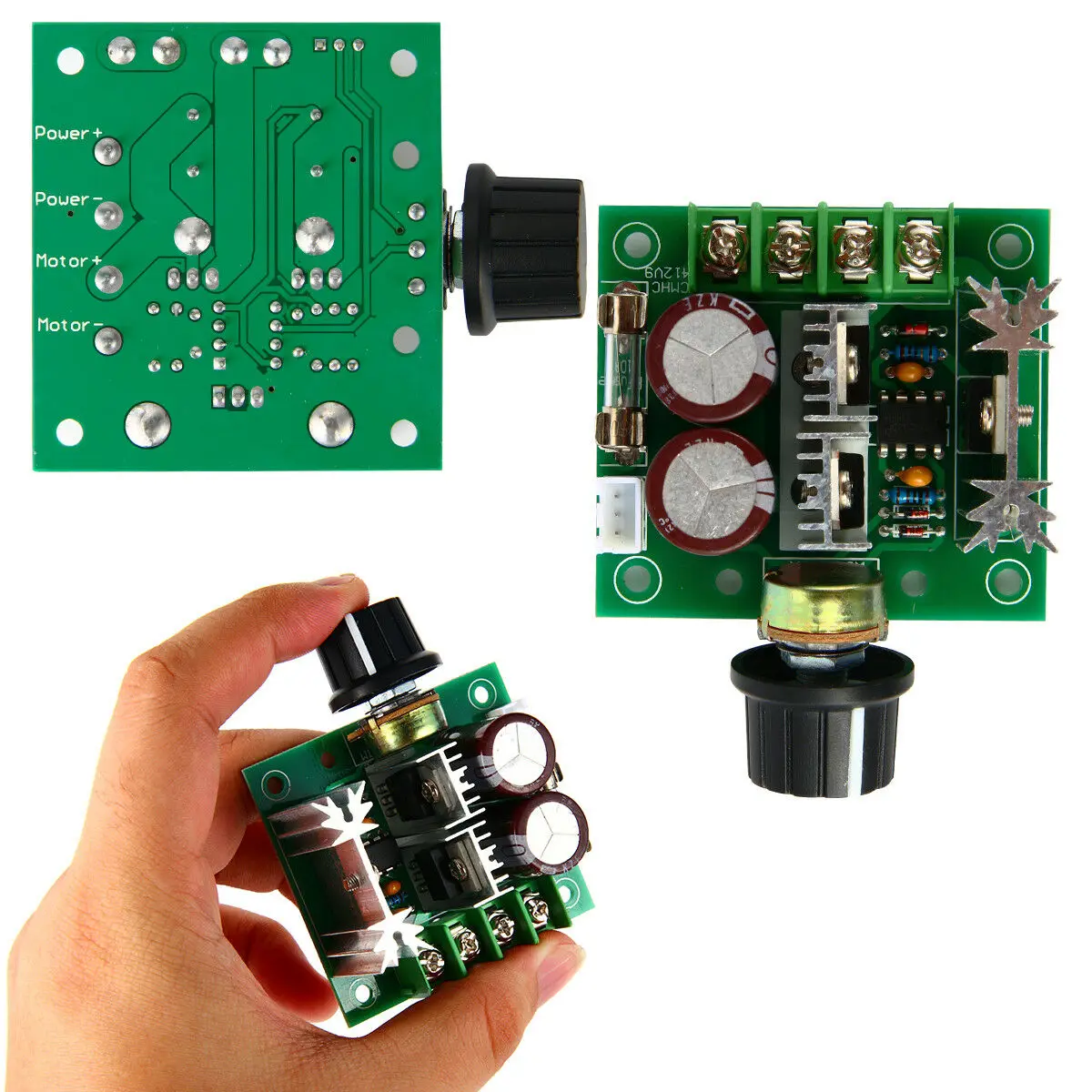

DC 12-40V MAX 10A ШИМ контроллер скорости двигателя постоянного тока с переключателем

Описание

Особенности:
CCMHC регулятор скорости мотора постоянного тока контролирует Скорость мотора постоянного тока путем регулировки ширины импульса (PWM).
Диапазон входного напряжения питания 12V-40VDC.
Максимальная выходная мощность: 400 Вт (мощность 12 в * 10 А = 120 Вт. .. 24 В максимальная мощность 200 Вт)
Частота ШИМ-13 кГц;
Регулируемый диапазон скоростей составляет 5%-100%.
Включает предохранитель 10А и с функцией защиты обратного подключения источника питания.
Подходит для двигателя постоянного тока (или нагрузки постоянного тока) в пределах 8А, пиковый ток 10А.
Размер товара: 2,36*2,17*1,1 дюймов
Параметры:
Входное напряжение питания: 12V-40VDC
Частота ШИМ: 13 кГц; рабочий цикл регулируется: 5%-100%
Размер изделия: 2,36*2,17*1,1 дюйма; Вес нетто: 2,4 унций
Максимальная выходная мощность: 400 Вт (мощность 12 в * 10 А = 120 Вт. .. 24 В максимальная мощность 200 Вт)
Максимальный непрерывный выходной ток: 8А; ток защиты от перегрузки и короткого замыкания 10А
Инструкция по эксплуатации:
Перед тем, как вы Попытайтесь подключить контроллер, убедитесь, что питание выключено.
Предупреждение: для изменения направления двигателя, обмен положительных и отрицательных проводов двигателя.
1. Подключите провода к "схеме подключения" (Рисунок № 4).
2. Включите питание и настройте потенциометр.
3. Если вам нужно подключить потенциометр проводом, снимите потенциометр на плате и подключите его к белому 3-контактному
Заголовок.
Посылка Содержание:
1 x контроллер скорости двигателя постоянного тока
