DC 10-50 в повышающее напряжение постоянного тока 5A модуль питания DC-DC зарядки батареи ЖК-дисплей

Повышающий постоянный напряжение постоянного тока модуль питания DCDC Зарядка батареи ЖК-дисплей

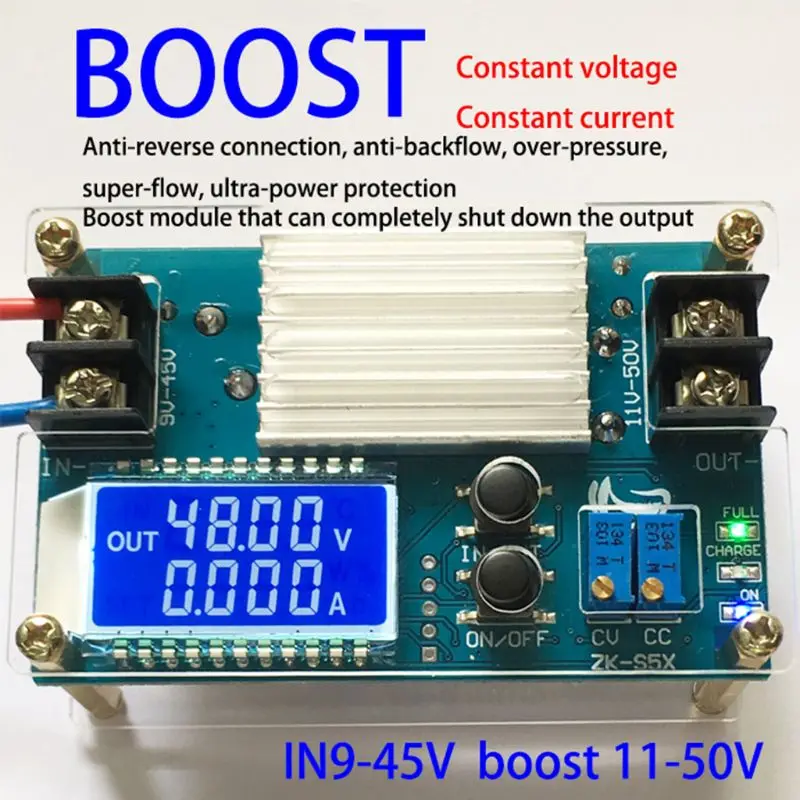

Повышающий Модуль 5A (ЖК-дисплей с постоянным напряжением и постоянным током и чехол с кристаллами)

1. Хит продаж

1,1. Кнопка может полностью выключить выход!

В связи с особенной конструкцией boost выходное напряжение-это входное напряжение после выключения традиционного модуля boost, этот продукт устраняет эту проблему.

1,2. Способность самозащиты, традиционный модуль boost легко сжигать в условиях запуска нагрузки, установка выходного напряжения ниже входного напряжения, регулирование выходного напряжения слишком высокое и т. Д.

Этот модуль устраняет эти проблемы и добавляет больше функций защиты.

T Он входной конец Анти-обратная защита, обратное соединение не сгорит; есть функция анти-обратного потока, вы можете непосредственно зарядить аккумулятор; еще одна защита от перегрузки по току и перенапряжения.

1,3. Широкий диапазон напряжения, до 50 В.

2. Параметры товара

Входное напряжение: 9-45 В (когда входной ток большой, обратите внимание на частичное напряжение на входной линии питания)

Выходное напряжение: 11-50 в, Заводская выходная мощность составляет около 15 В (входное напряжение выше выходного напряжения, интерфейс ERR будет отображаться, и выходное напряжение нужно увеличить)

Выходной ток: максимум 5А (менее 90 Вт), выход выше 5А или 90 Вт, автоматическая защита.

Выходная мощность: Естественное тепловыделение 90 Вт (в пределах 5А)

Дисплей напряжения: разрешение 0,05 В, диапазон 0-50 в, фактическая погрешность ± 0,3 в (для клиентов со строгими требованиями к точности)

Текущий Дисплей: разрешение 0.005A, диапазон 0-5A, фактическая погрешность ± 0.1A (для клиентов со строгими требованиями к точности)

Рабочий ток:О 30mA

Защита обратного подключения на входе: Да

Защита от обратного потока на выходе: Да

Защита от короткого замыкания: Да

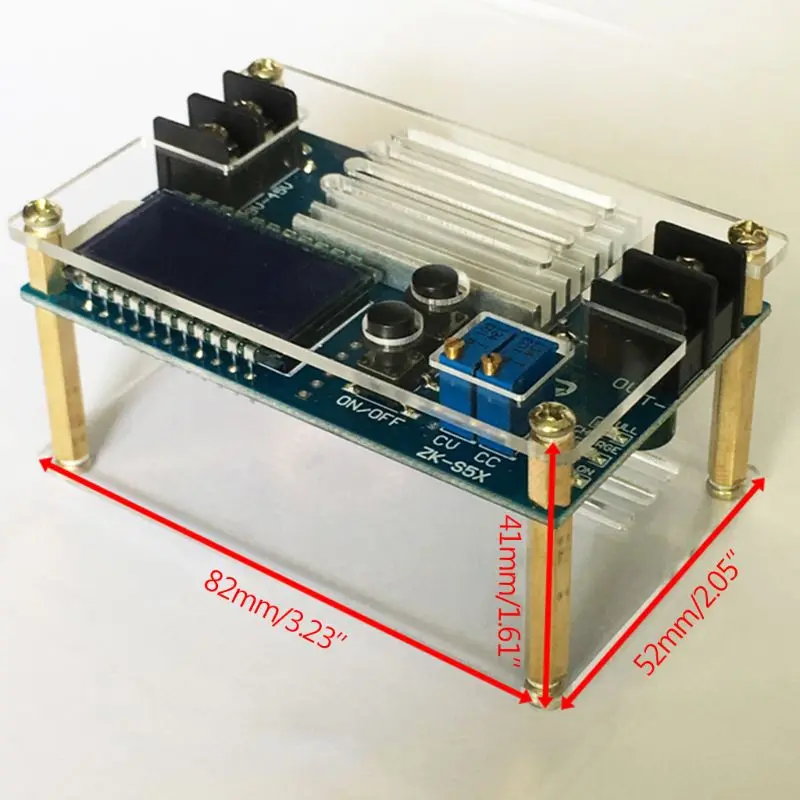

Размер: длина * ширина * высота 82*52*41 мм

Вес: 93 г

3. Функция Описание

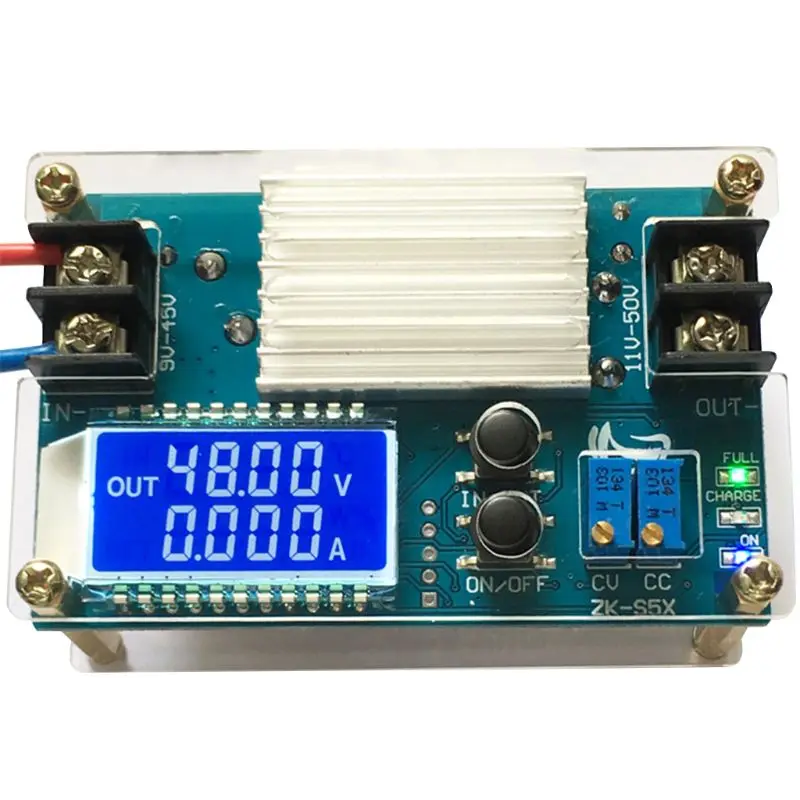

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка Вкл/Выкл переключает входное напряжение и выходное напряжение дисплея, длительное нажатие может переключать выходной ток выходной мощности дисплея; кнопка ВКЛ/ВЫКЛ управления выходом ВКЛ или ВЫКЛ, каждый раз, когда состояние вывода по умолчанию выключено.

3.2.CC потенциометр используется для установки зарядного тока, вращения по часовой стрелке, может увеличить зарядный ток, настройка значения тока должна быть установлена после подключения аккумулятора, не может напрямую выключить настройку выхода; загорается индикатор заряда батареи (красный), полный индикатор (зеленый) Загорается при заполнении;

Правый потенциометр CV используется для установки выходного напряжения и поворота по часовой стрелке для увеличения выходного напряжения.

Индикатор OUT-это индикатор состояния на выходе, который загорается при наличии напряжения на выходе, в противном случае он выключен.

4. Как использовать

4,1. Используйте как обычный Модуль повышения с защитой от перегрузки по току

(1) Отрегулируйте устройство постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения.

(2) Отрегулируйте потенциометр регулировки тока CC для более чем 20 витков. Отрегулируйте потенциометр CC по часовой стрелке, чтобы выходной ток мог достигать значения защиты от перегрузки по току, которое вы хотите установить.

Если интерфейс ERR отображается после подключения нагрузки, то Отрегулируйте потенциометр CC по часовой стрелке. Увеличьте предельный ток.

4,2. Используется в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора.

Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, является большой, зарядный ток слишком большой, что приводит к повреждению аккумулятора.

Поэтому аккумулятор должен быть заряжен с постоянным током в начале, и автоматически переключаться обратно на постоянное напряжение зарядки при зарядке в определенной степени.

(1) Определите плавающее напряжение заряда и зарядный ток аккумулятора, который вам нужен, и Отрегулируйте выходное напряжение на напряжение зарядки;

(2) Сначала поверните потенциометр CC против часовой стрелки более чем на 20 поворотов, подключите аккумулятор, поверните потенциометр CC по часовой стрелке и постепенно Увеличьте зарядный ток до необходимого вам зарядного тока.

5. Примечания

5,1. Вход в модуль-отключение и выход-короткое, в противном случае функция постоянного тока будет неправильной.

5,2. Пожалуйста, убедитесь, что Мощность блока питания больше, чем мощность, требуемая выходной нагрузкой.

Пожалуйста, уменьшите энергопотребление, когда модуль горячий!

5,3. Пожалуйста, внимательно прочтите описание товара перед использованием. Повреждения, вызванные неправильным использованием, не будут компенсированы.

5,4. Не поддерживается настройка значения постоянного тока путем сокращения выходного напряжения.

6. Посылка в комплекте

1 * повышающее напряжение постоянного тока 5A модуль питания
