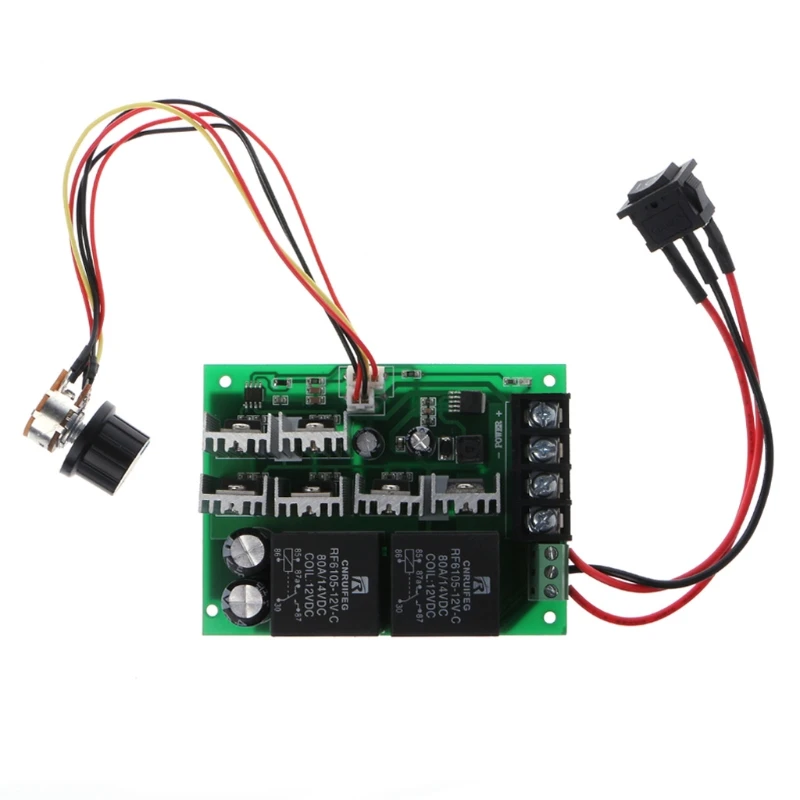

DC 10-50 В регулятор скорости двигателя Реверсивный pwm контроль вперед обратный переключатель
Описание:
Модуляция импульсной ширины (PWM) используется метод модуляции, используемый для кодирования сообщения в пульсирующий сигнал. Хотя эта методика модуляции может быть использована для кодирования информации для передачи, его основное использование-это разрешить контроль мощности, поставляемой электрическим устройствам, особенно к инерционным нагрузкам, таким как моторы. Среднее значение напряжения (и тока) подача на нагрузку контролируется путем включения переключателя между поставками и нагрузкой на и выключается при быстрой скорость. Чем дольше коммутатор находится по сравнению с периодами выключения, чем выше общая мощность, поставляемая в нагрузку. Частота коммутации pwm должна быть намного выше, чем то, что повлияет на нагрузку (устройство, которое использует сила), что означает, что результирующая форма, воспринимаемая нагрузкой, должна быть максимально гладкой. Как правило, переключение должно производиться несколько раз в минуту в электрической плитке, 120 Гц в лампе диммер, от нескольких килцов (кГц) до десятков кГц для моторного привода и хорошо в десятки или сотни кГц В звуковых усилителях и Компьютерные блоки питания. Термин "время дежурного цикла" описывает долю "времени" в регулярном интервале или в течение периода времени; низкий уровень дежурства соответствует низкой мощности, поскольку мощность выключена для большей части времени. Рабочий цикл выражается в процентах, 100% в полной мере. Главное преимущество ШИМ-потеря мощности в коммутационных устройствах очень низкая. Когда выключается, там практически нет тока, И когда он находится, и сила передается в нагрузку, на коммутаторе почти нет падения напряжения. Потеря мощности, Являясь продуктом напряжения и тока, в обоих случаях близка к нулю. Pwm также хорошо работает с цифровым управлением, который, что, из-за их/выключения природы, легко Установить необходимый рабочий цикл.Особенности:
Можно регулировать скорость мотора и направление вращения. Максимальный ток этого контроллера составляет 40А. Примечание:
Убедитесь, что положительные и негативные соединения корректны перед питанием. Проводка не должна касаться теплоотвода, и она может сжечь доску Обратите внимание, что это не модуль питания, он должен быть подключен к двигателю к скорости. Если нет, то выходные данные мультиметра не изменятся Не может быть подключен к сети переменного тока. Подходящий для щетки двигателя С положительным и отрицательным коммутатором, потенциометром ручки с коммутатором, может использовать plc для контроля положительного и отрицательного Inversion Технические характеристики:
Требование питания: DC 10-50 В Номинальный ток: 40 А (максимальный выходной ток) Частота: 25 кГц Мощность управления мотором: 0.01-2000 Вт 12 В: 480 Вт (max), 24 В: 960 Вт (MAX) 48 В: 1920 Вт (max), 50 В: 2000 Вт (MAX) Диапазон регулирования: 0-100% Функция: вперед, чтобы остановить обратное Размер печатной платы: 10x7.6x2.7 см/3.94x2.99x1.06 дюймов Количество: 1 шт.Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем вы предложите В связи с различием между различными мониторами картинка может не отражать Актуальный цвет изделия. Спасибо! Вышивка Крестом Пакет содержание:
1 х DC регулятор скорости двигателя
Характеристики
- Тип двигателя
- Двигатель постоянного тока
- Бренд
- OOTDTY
- Номер модели
- DC Motor Speed Controller
- Power Requirement
- DC 10-50V
- Rated Current
- 40 A (Maximum Output Current)
- Frequency
- 25 kHz
- Control Motor Power
- 0.01-2000 W
