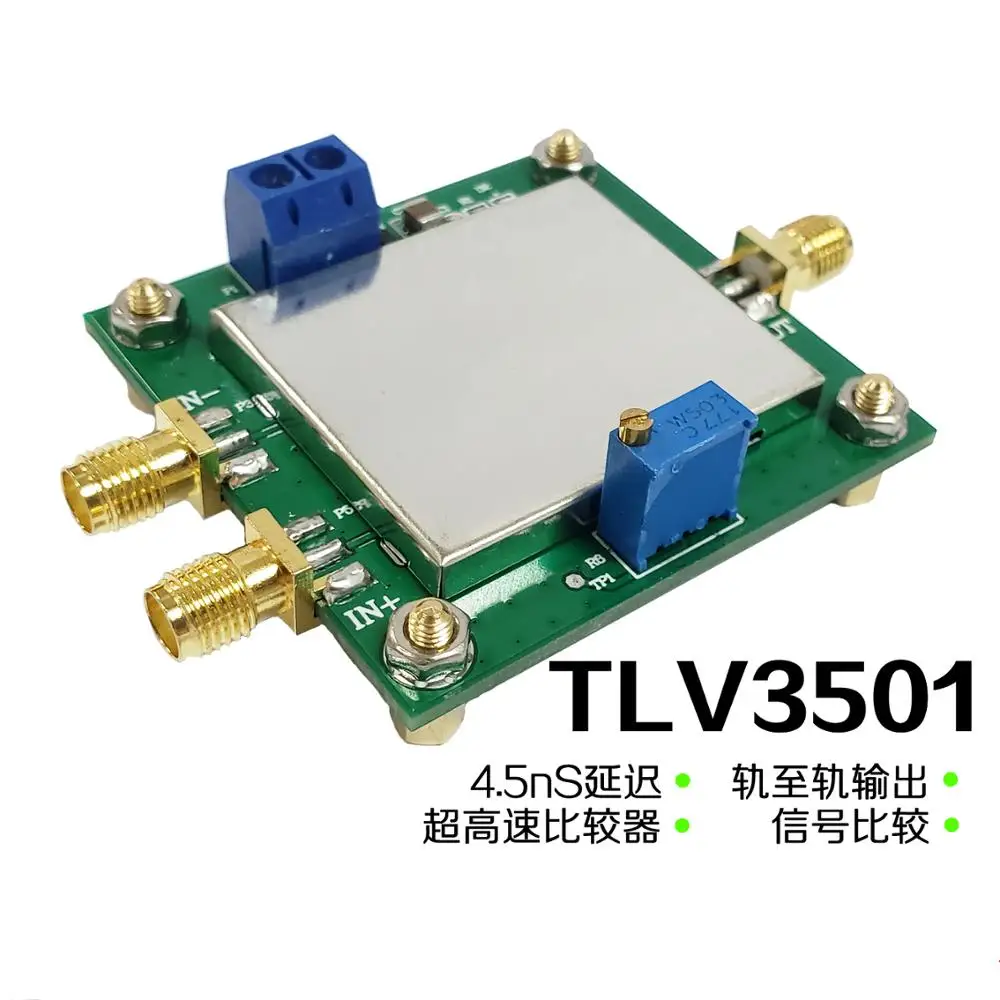

Davupine TLV3501 Ультра высокоскоростной модуль компаратора напряжения по сравнению с противоположной стороной синусоидальной квадратной волны

Описание

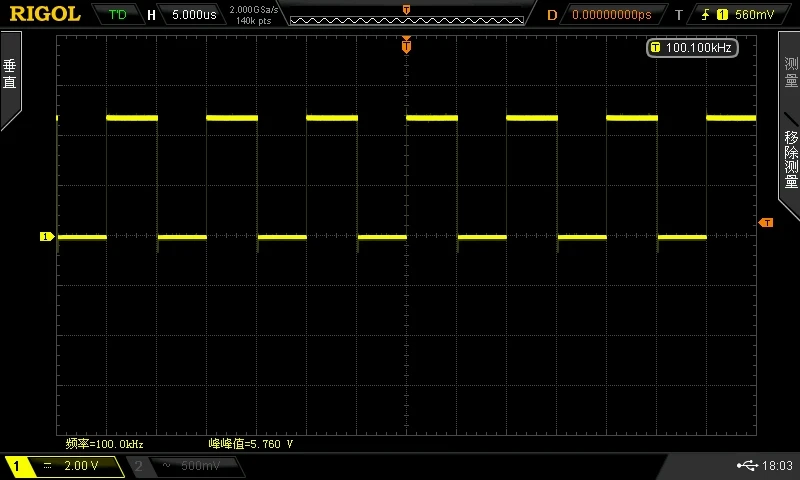

TLV3501 является высокоскоростным компаратором. Он может использоваться для формирования формы входного сигнала и вывода сигнала уровня ttl. С быстрым временем задержки распространения 4,5 NS и одним источником питания 5 В, способность tlv3501 превосходить диапазон входного режима переключения делает его идеальным для низковольтных приложений и идеально подходит для высокоскоростных схем сравнения. Рельсовые выходы могут непосредственно управлять логикой CMOS или ttl. Этот модуль может формировать широкий диапазон напряжения, ментальный сигнал как передний модуль кондиционирования для измерения временной области, такой как разница частоты и фазы.

1. Напряжение питания: 5 В один источник питания

2. Входное напряжение: 10mVpp ~ 5Vpp (Однополярное)

3. Выходной уровень: рельсовый выход, который может непосредственно управлять ttl/CMOS уровнями

4. Входная частота: DC-120MHz

5. Форма интерфейса: SMA (наружное винтовое внутреннее отверстие)

6. Входное сопротивление: настраиваемый 50 Ом

7. Три метода сравнения: сравнение сигналов в фазе, сравнение сигнала инверсии, сравнение сигнала в фазе и сравнение сигнала инверсии

8. С защитным покрытием
