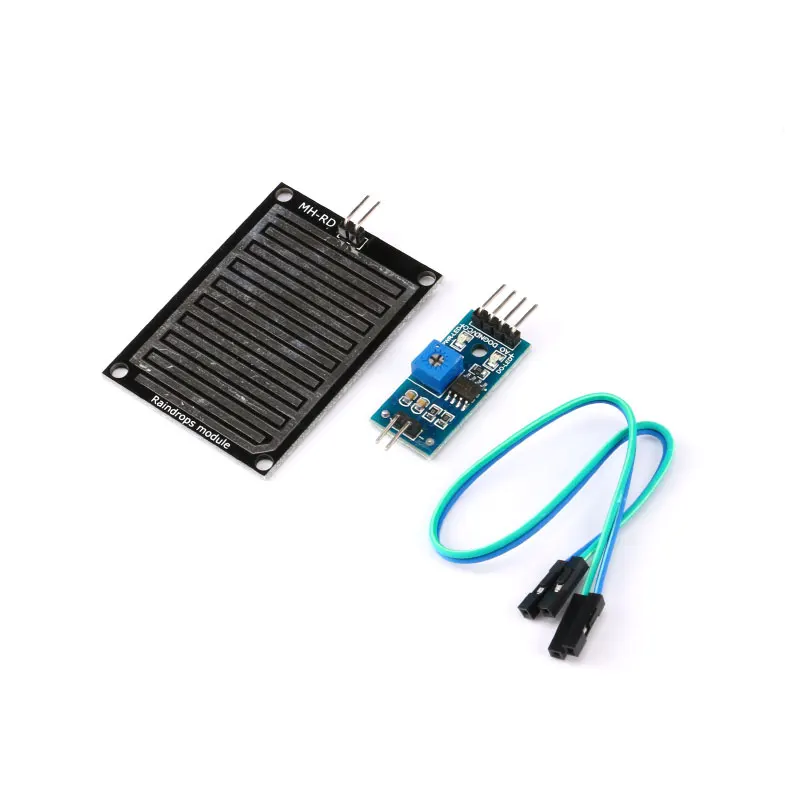

Датчик капель дождя обнаружения капель для дождливой погоды влажность модуль датчик влажности модуль 3,3-5 в CJMCU-606 для Arduino

Источник питания: 3,3 V-5 V

Размер: 26 мм * 40 мм

Инструкции по использованию:

Выход: выход низкий, когда есть вода, когда нет воды.

Заземление: заземления

VCC: 3,3 V-5 V

Примечание:

Пожалуйста, обратите внимание, что цвет кабеля dupont может отличаться от изображения. Спасибо!

Описание продукта:

1. Размер печатной платы: 3,2 см X 1,4 см

2. Напряжение: 3,3 В ~ 5 В

3. Выход в форме: цифровое переключение выходов (0 и 1) и аналоговый выход напряжения AO

4. Выход компаратора, чистый сигнал, хорошая форма сигнала, способность вождения сильна, для более чем 15 мА

5. датчик использует высококачественный FR-04 двойной материал, большая площадь 5,5*4,0 см, обработка никелевого покрытия и поверхности, борется с окислением, электропроводностью, и жизнь имеет более высокую производительность

6. Фиксирующий болт отверстие для легкой установки

7. Чувствительность может регулироваться через потенциометр

8. Плата с отверстиями для позиционирования для облегчения установки

9. Компаратор с широким напряжением LM393

Инструкции по использованию:

1. подключен к источнику питания 5 В, индикатор питания, сенсорная плата не капельки воды, выход высокий, выключение выключателя, падение на каплю воды, выход низкий, световой переключатель индикатора,

2. Очистите вышеуказанные капли воды, возвратился к выходу высокого состояния.

3. Аналоговый выход AO может быть подключен к AD порту микроконтроллера для обнаружения размера капель в вышеуказанных дождях.

4. Цифровые выходы ttl также могут быть подключены к микроконтроллеру обнаруживает, есть ли дождь.

Режим подключения:

VCC: положительный источник питания (3,3-5 В)

GND: отрицательный источник питания

DO: выход ttl сигнал переключения

AO: аналоговый выход сигнала
