Описание

CNC Mach3 Ethernet карта контроля USB 3/4/5/6 оси движения коммутационная плата обновления от NVUM 300 кГц 24VDC для фрезерного станка с ЧПУ

ВведениеEthernet Тип:

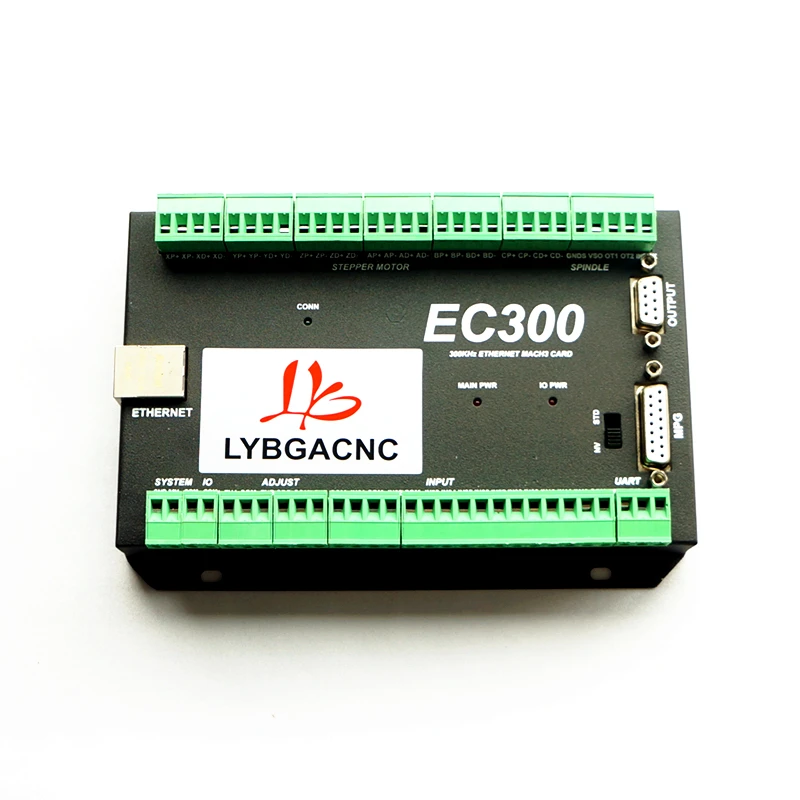

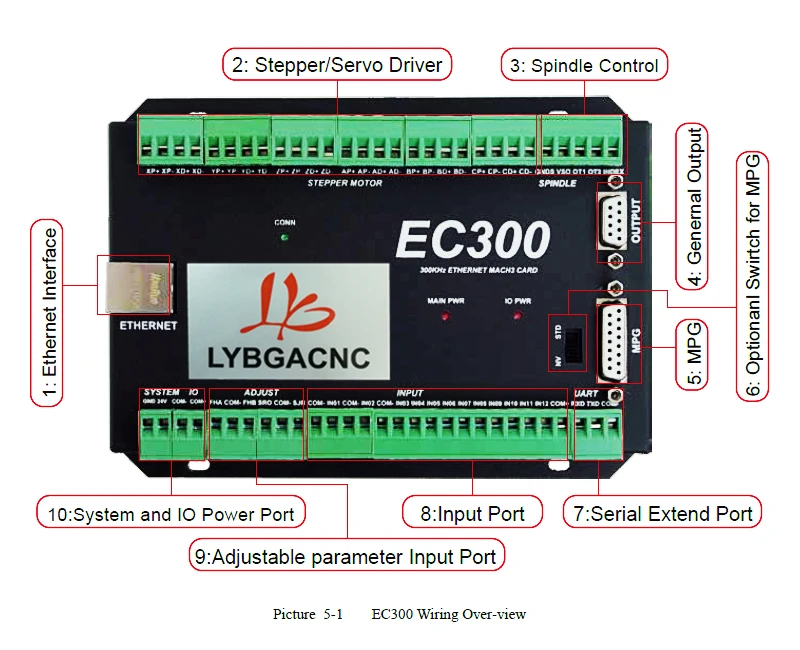

EC300 является высокопроизводительным внешним контроллером движения для программного обеспечения Mach3, с интерфейсом Ethernet, поддерживающим Стандартный MPG и Digital Dream MPG. Устройство может общаться с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или с помощью маршрутизатора/коммутационных устройств.

Особенности:

1. Контроль движения 3-6 осей (X, Y, Z, A, B, C) для опции, максимальная частота выхода 300 кГц/ось.

2. Ethernet соединение с программным обеспечением Mach 3.

3. Основной источник питания 24В постоянного тока, ток должен ВЫШЕ 1А.

4. IO мощность составляет 24VDC вход питания, ток должен ВЫШЕ 1А (контроллер уже поставляет питание для IO порта, больше не нужен внешний источник питания для IO порта).

5. 12 оптически изолированных цифровых входных портов, 10 оптически изолированных цифровых выходных портов.

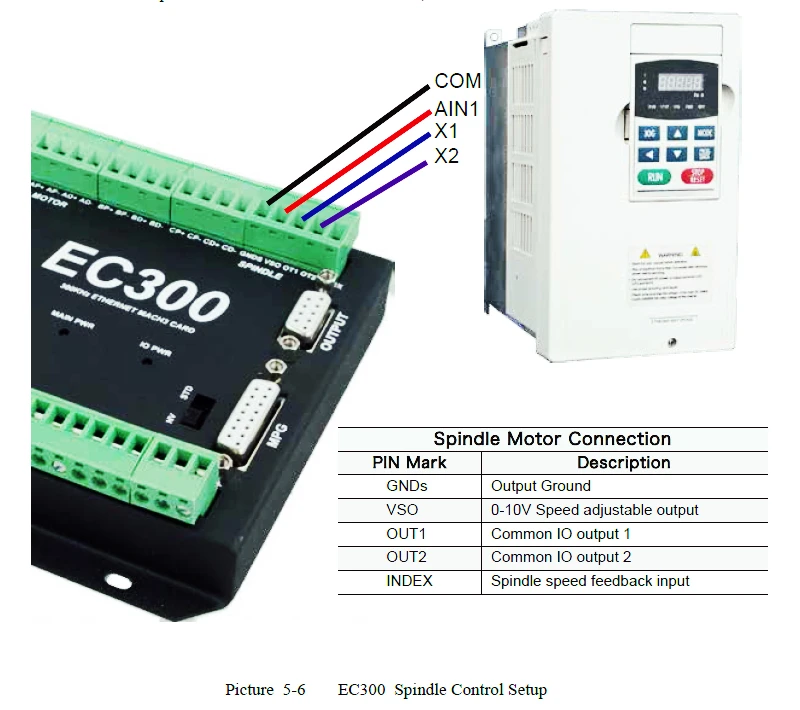

6. 1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на PWM выходной порт).

7. Рычаг управления движением, два релейных выхода.

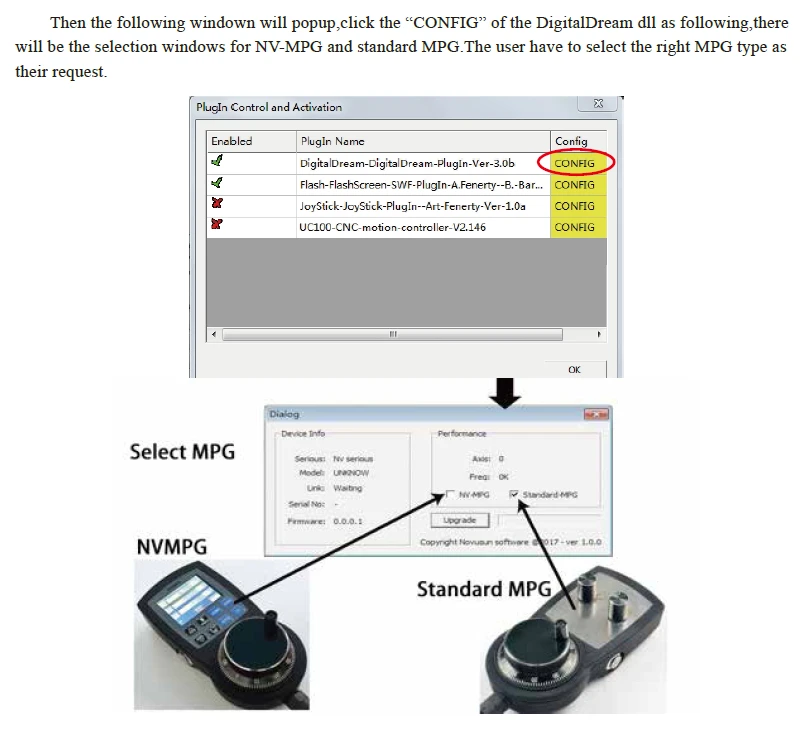

8. Совместим со стандартным MPG, а также цифровым MPG Dream.

Параметры:

Варианты: 3/4/5/6 оси

Источник питания: 24VDC> 1A

Максимальная Выходная частота: 300 кГц/ось

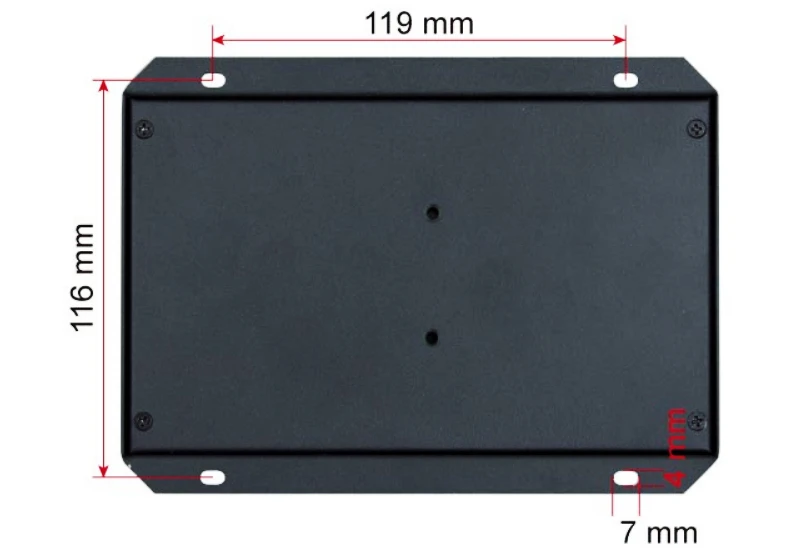

Размеры: 171*106*32 мм

Вес: прибл. 778 г

ВведениеТип usb:

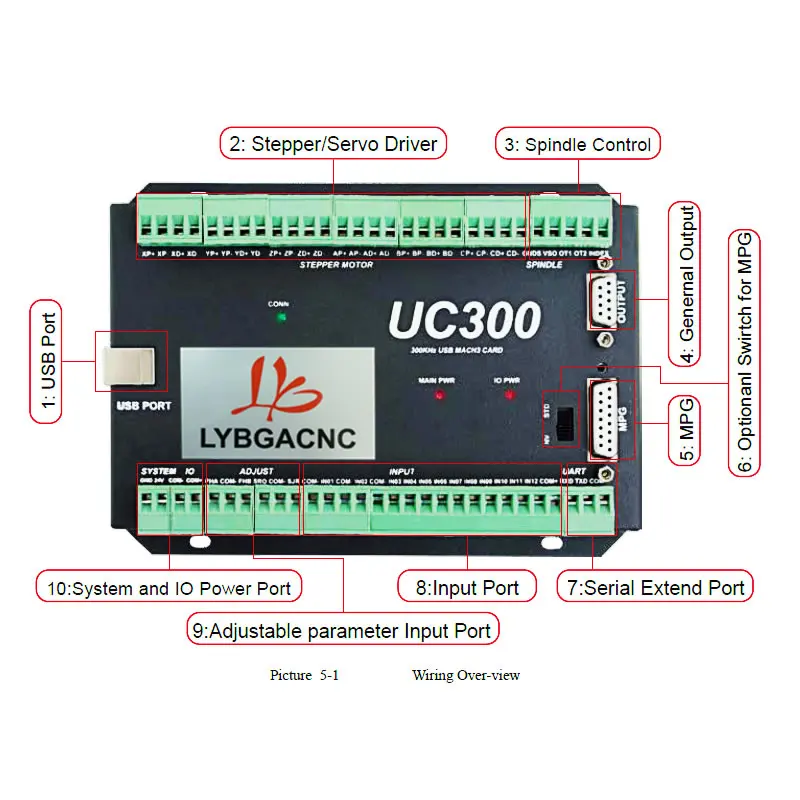

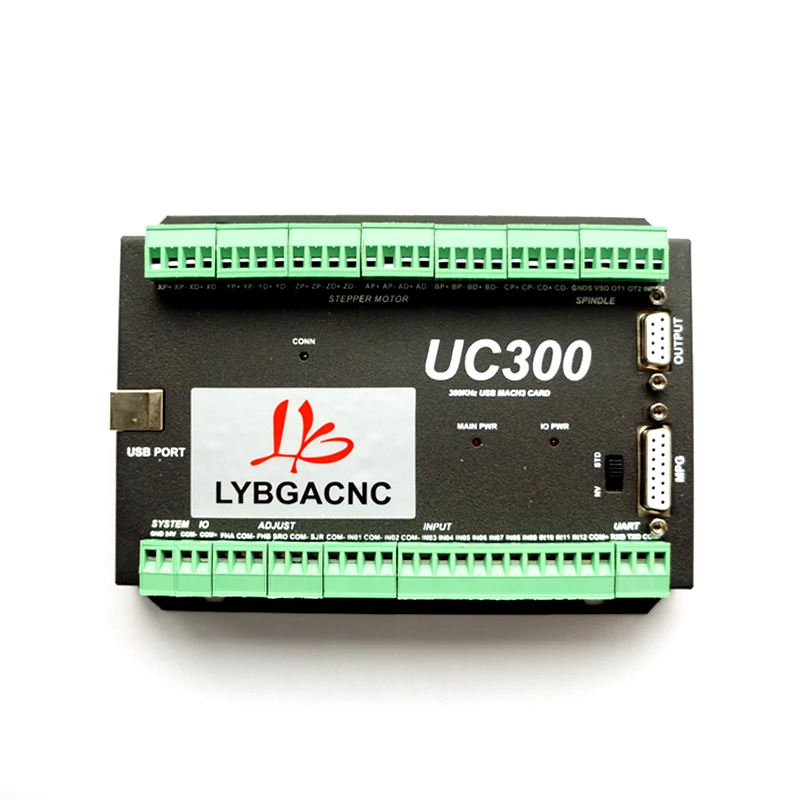

UC300 является высокопроизводительным внешним контроллером движения для Mach3, с USB портом передачи Mach 3 программного обеспечения, поддерживающего Стандартный MPG и Digital Dream MPG. Устройство может общаться с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или через маршрутизатор/коммутационные устройства.

Особенности:

Контроль движения 3-6 осей (X, Y, Z, A, B, C) для опции, максимальная частота выхода 300 кГц/ось;

Usb-связь с программным обеспечением Mach 3;

Основной источник питания 24В постоянного тока, ток должен превышать 1А;

IO power-это 24VDC вход питания, ток должен выше, чем 1A (по IO power supply, система уже поставляет питание для IO портов. Таким образом, внешний источник питания для порта IO больше не нужен.);

12 оптически изолированных цифровых входных портов, 10 оптически изолированных цифровых выходных портов;

1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на PWM выходной порт);

Рычаг управления движением, два релейных выхода;

Он совместим со стандартным MPG и Digital Dream MPG.
