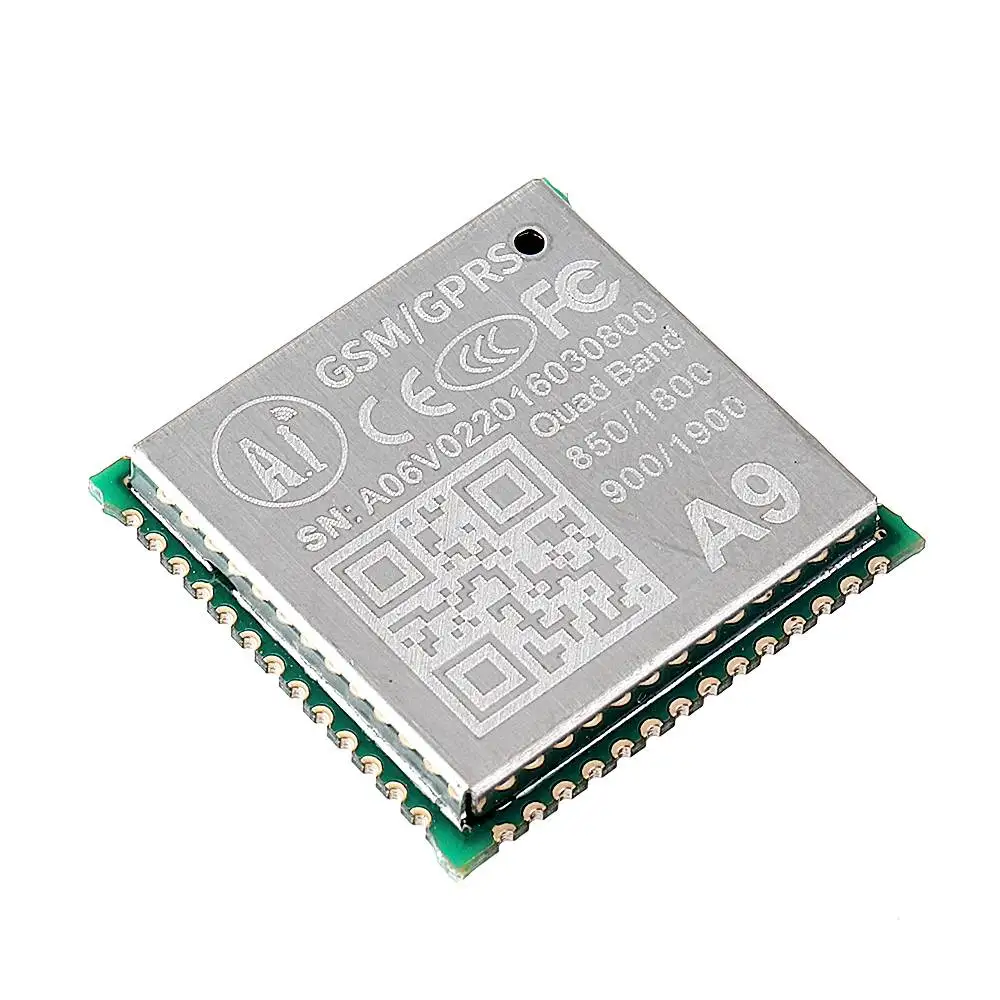

CLAITE A9 GPRS+ GSM SMS голосовые Беспроводной модуль передачи данных Поддержка 850/900/1800/1900 МГц полос частот

Описание

Обзор: материнская плата

1. макетная плата A9-это многофункциональная макетная плата, основанная на модуле Axin A9G GPRS/GSM, который может использоваться для проверки основных функций связи и периферийных функций модуля A9.
2. A9 макетная плата имеет основной телефон/sms, GPRS Сетевая связь.
3. a9 макетная плата содержит управление зарядкой литиевой батареи, микрофон, интерфейс динамика, интерфейс связи USB, несколько кнопок пользователя/led, слот для tf-карты, датчик ускорения, интерфейс SPI, интерфейс I2C2, интерфейс ADC.
4. Плата расширения камеры серии Pudding, может быть подключена к камере 30 Вт/200 Вт.
5. A9 макетная плата слота машины Расширения, можно подключить к традиционной монетной машине.
Технические характеристики:
Чип Размер: 19,2x18,8x2,7 мм (±0. 2 мм)
Рабочая температура:-30 °C + 80 °C
Рабочее напряжение: 3,5 V-4,2 V, 4 V Питание рекомендуется
Напряжение загрузки:> 3,5 в
Средний ток низкой мощности: ниже 2 мА
Поддержка GSM/GPRS четырех диапазонов частот, включая 850, 900, 1800, 1900 МГц
GPRS класс 10
Чувствительность: <-105
Поддержка голосовых вызовов
Поддержка SMS
Уровень GPIO: 2,8 В
Поддержка GPRS службы данных, максимальная скорость передачи данных, загрузка 85,6 кбит/с, загрузка 42,8 кбит/с
Поддержка стандартных gsm0707, 07,05 AT команд и Ai-Thinker команд расширения
A9 поддерживает 3 последовательных порта s, один последовательный порт загрузки и один порт AT-command
AT-command поддерживает Стандартные порты команды AT и TCP/IP
Поддержка цифрового аудио и аналогового аудио, поддержка HR, FR, EFR, AMR голосовое кодирование

Посылка включает в себя:

1 модуль GPRS GSM A9

Документ:

Product_specification: Нажмите, чтобы открыть
At_instruction_set: Нажмите, чтобы открыть
Hardware_info: Нажмите, чтобы открыть
Serial_tool: Нажмите, чтобы открыть
Схема макетной платы A9: Нажмите, чтобы открыть
Команда A9 development board principment library: Нажмите, чтобы открыть
CSDK_Github информация с открытым исходным кодом: https://github.com/Ai-Thinker-Open/GPRS_C_SDK
