CHOAN ленточный конвейер материал детектор потока цепи обнаружения нагрузки тестирование автоматический спринклер с адресным кодом AC 380V 5A шахты

Три вида детектора потока материала используются для обнаружения материалов, транспортируемых ленточным конвейером и могут отправить сигнал на нагрузке. При наличии подключения оборудования для разбрызгивания воды возможна автоматическая функция разбрызгивания воды для материалов. Этот продукт также может быть применен к ленточному конвейеру, работающего в обратном направлении.

Температура окружающей среды:-30 °C-+ 75 °CВлажность окружающей среды: 0-85% относительной влажностиУгол действия (двунаправленный): 20 °Количество контактов: 1 (2)Контактная мощность: 380 В переменного тока, 5 АКласс защиты: IP67Надежность:> 10 ⁶ разКабель 1 мВес нетто: 4 кгВес брутто: 5 кг

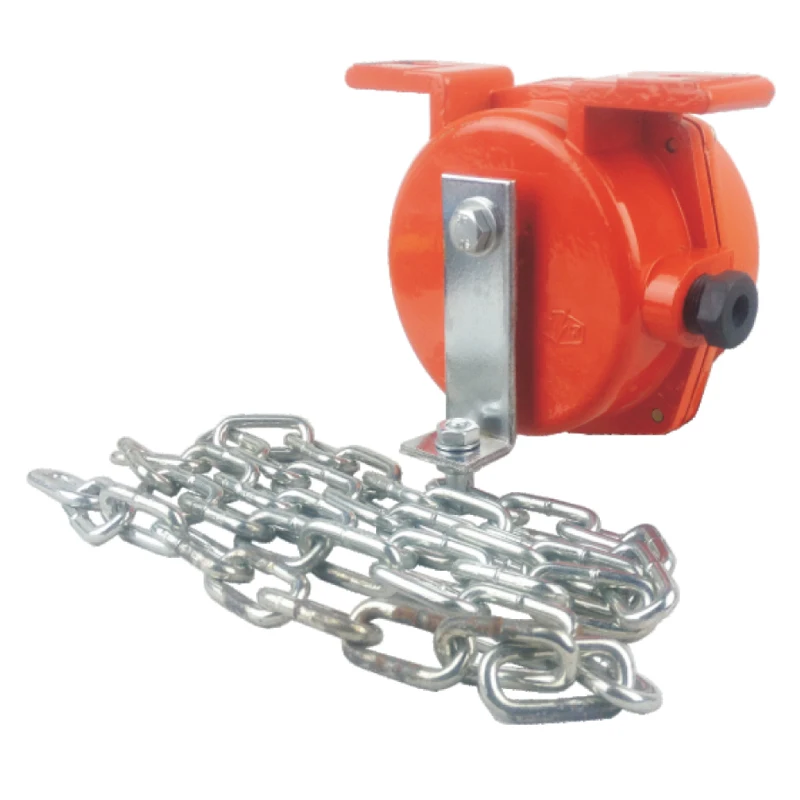

YHLL-1 (с цепью или палкой) принцип работы

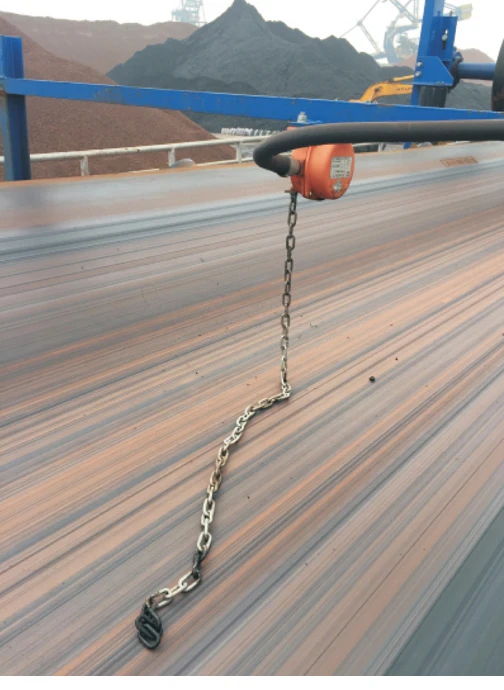

В этих двух моделях используется метод обнаружения вертикальной цепи или палки, контактирующей с материалами. Когда пояс транспортирует материал, материал толкает мяч и смещается в одну сторону с поворотной рукояткой. Если угол смещения больше 20 градусов, внутренний переключатель запускает и выводит набор сигналов переключателя.

YHLL-1 структура (с цепочкой или палкой)

Когда Ремень широкий и скорость быстрая, дверной кронштейн используется для установки;Если ремень узкий и скорость медленная, можно использовать один кронштейн;Шар цепи контактирует с материалом, что уменьшает прямое воздействие материала на детектор и продлевает срок службы;Если выбран Однорычажный кронштейн, поперечная балка отсоединяется стрелкой, указывающей наружу, и в месте соединения поперечной балки и опорного рычага добавляется сталь с диагональным углом.

YHLL-1 Установка

Дверной кронштейн используется для установки, и головка обнаружения фиксируется на поперечном луче;Угол преобразования переключателя составляет 20 градусов, и угол установки может быть отрегулирован правильно для ленточного конвейера с углом наклона.

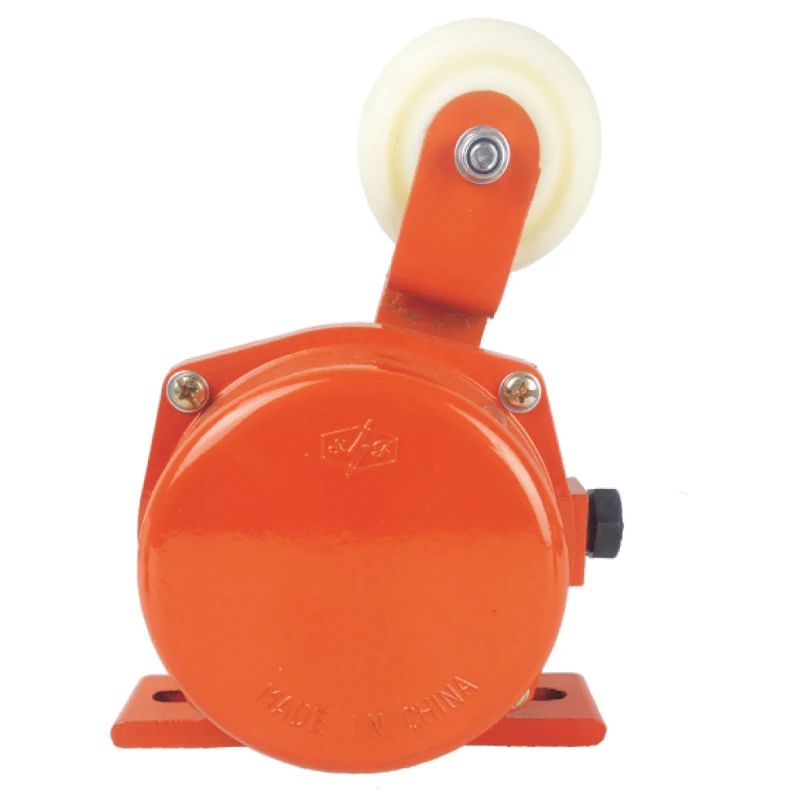

YHLL-2

YHLL-2 модель имеет лучшую защиту и подходит для различных условий, особенно в пристани, электростанции, цементных заводах, шахтах и других случаях.Данная модель не ограничена шириной ремня;Если ремень узкий и скорость медленная, можно использовать один тип руки.

YHLL-2 принцип работы:

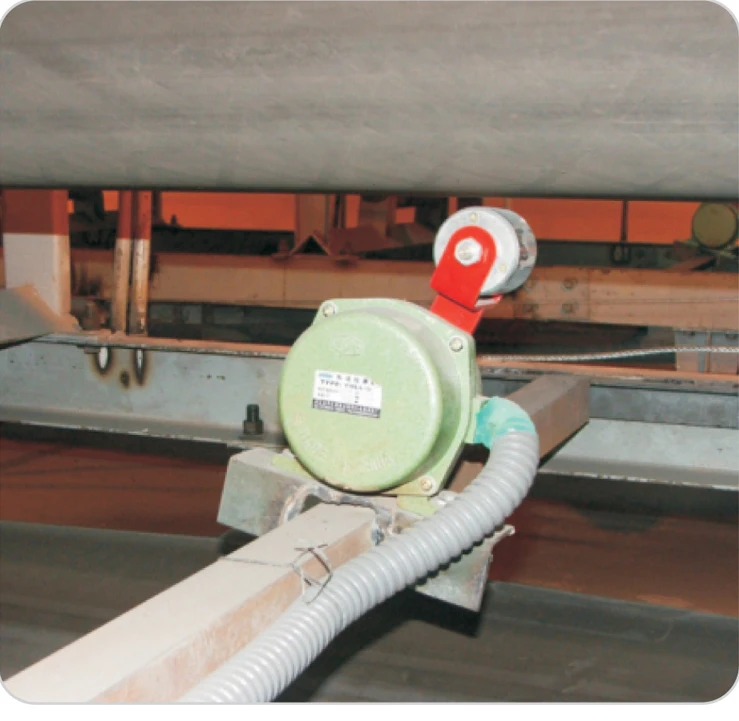

Детектор использует определение типа нагрузки. Когда есть материал на поясе, ремень опускается из-за веса материала. Когда ремень опускается, ролик на верхней части детектора прижат, чтобы управлять внутренними чувствительными частями, чтобы двигаться так, чтобы переключатель приближения работает. Значение переключателя дается для осуществления его обнаружения.

YHLL-2 Установка

Детектор должен устанавливаться под верхний клейкий пояс на расстоянии 25 метров от выпускного отверстия (наиболее затонувшего места, когда есть материал), предпочтительно между двумя опорными палками, а не рядом с выпускным отверстием. Когда нет материала, контактное колесо просто контактирует с ремнем.
