Чистая Синусоидальная волна/модифицированный волновой инвертор универсальная Передняя фаза Boost Небольшая доска KA7500 форсированный привод маленькая доска автомобиль

Чистая Синусоидальная/Передняя-сценическая повышающая панель для корректных волновых инверторов

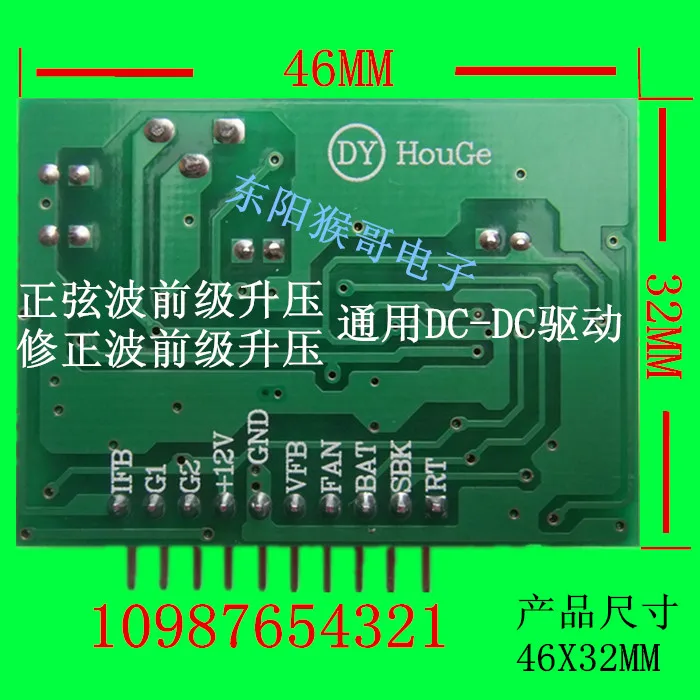

Описание продукта: KA7500B + панель усилителя LM324Drive

Введение функции ноги DC12Vinverter DC24Vinverter

1 фут: терминал управления температурой RT

2 фута: SBK Buzzer alarm terminal

3 ноги: Летучая мышь VCC + 12 В (высокое и низкое напряжение конец) VCC + 24 В (Высокое и низкое напряжение конец)

4 ноги: вентилятор управления концом управления вентилятором

5 футов: VFB Высокая обратная связь по напряжению конец (Рабочая normally5vin, Gao gao5vзащита)

6 футов: GND Отрицательная ссылка конец отрицательная ссылка конец

7 футов: + 12 В + 12 В (ICpower supply) + 12 В (ICpower supply)

8 футов: G2 диск Output2end диск Output2end

9 футов: G1 диск Output1end диск Output1end

10 футов: IFB mostubeRdsTesting, защита от перегрузки по току

Будьте внимательны: защита от перегрузки по току Following8-9Foot подъездной части, ошибка по ссылке не будет загружаться

Покупатели знают: Панель управления передним приводом не предоставляет другой информации и принципов, электронные техники покупают, когда они подходят для использования, Я думаю, что у меня есть возможность проектировать и понять периферийные звенья. чтобы иметь возможность купить 。

ДИИТ-это обязательно.

KA7500BФункциональное описание форсированный привод пластины:

LДвухтактный boost структура

LKA7500BФорсированный привод пластинаPWMЧастотаБольшие размеры 38-42 кГц

LУ±1AВ настоящее время управляемый Выход возможности

LВыключение перенапряжения> 15В±0,5 V

LUnderpressure гудит<10,5 V±0,5 V

LВыключение напряжения<9,5 V±0,5 V

LВыключение перегрузок по токуIFB Запасные деталиМассаж ног> 48mV

LПечатная платаТекстура:Двойная панельТолщина: 1,6 мм

LРазмер:Длинный46 мм×Широкий, Маленького размера, круглой формы с диаметром 32 мм

LВес упаковки:10Грамм

Является ли простая тестовая работа панели управления вождения нормальной или нет следующим образом:

1 фут: link12V

2, длина брюк: пустые

3, длина брюк: link12V

Управления люминисцентными лампами 4 фута: пустые

5 футов: связанные

6 футов: Катод

7 для ног: link12V

8 футов: output5VLeft и правое напряжение

9 футов: output5VLeft и правое напряжение

10 футов: связанные

'
