Описание
Краткое описание
Тип 1: 3,3 v поворот 6 v-30 v
Тип 2: 3,3 v поворот 6 v-30 v с Опорной пластиной
Тип 3: 5 v поворот 6 v-30 v
Тип 4: 5 v поворот 6 v-30 v с Опорной пластиной
Тип 5: 24 v поворот 6 v-30 v
Тип 6: 24 v поворот 6 v-30 v с опорная пластина
Тип 7: пройденное расстояние в 12 В свою очередь 6 v-30 v
Тип 8: 12 в свою очередь 6 v-30 v с опорная пластина
Тип 9: 3,3 v Поворот 3,3 v-5 v
Тип 10: 3,3 v Поворот 3,3 v-5 v с Опорной пластиной
Тип 11: 12 v поворот 3,3 v-5 v
Тип 12: 12 v поворот 3,3 v-5 v с Опорной пластиной
Тип 13: 24 v поворот 3,3 v-5 v
Тип 14: 24 v поворот 3,3 v-5 v с Опорной пластиной
Тип 15: 5 v поворот 3,3 v-5 v
Тип 16: 5 v поворот 3,3 v-5 v с Опорной пластиной
Функция Описание:
Функция этой промышленной доски,Изолировать входной сигнал через оптическую муфту и выходной сигнал, это может изменить способность анти-помех цепи., В то же время, напряжение сигнала также может быть преобразовано. и входной сигнал цепи, и выходной сигнал имеют световые индикаторы. входной сигнал совместим с сигналами высокого и низкого уровня, выходной сигнал высокого уровня.

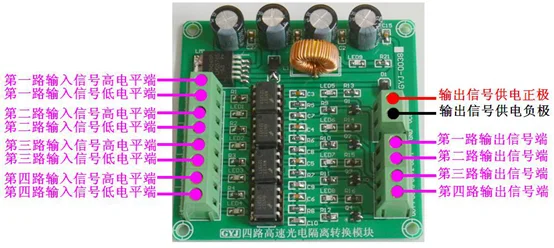

ДоскаРазмеры: длинный рукав72MmXWidth70MmXHigh12Мм\Два основнойУстройство:Оптической связи、Диод 、POS терминал\Три. Рабочее напряжение:Напряжение входного сигнала 3. 3 В ~ 24 В;\Выходное напряжение питания 3,3 ~ 30 В Выходное напряжение сигнала примерно равно выходному напряжению питания.\Четыре 、Потребляемая мощность платы: меньше1 Вт\Пять 、 Особенности:\1 、 имеетВход и выходИндикация сигнала функция。\2 、Входной высокий уровень и его низкий уровень может быть использован。\3 、Четыре самостоятельной работы。\4 、Когда входной сигнал работает, выход высокого уровня, когда нет сигнала на входном конце, светильник выходного сигнала включен。\5、Has4A симметричный монтажное отверстие。\6、Максимальное кол-во ответы1 мсекунда/секунды (теори10 м)\7、Может и 72 мм пластина слота для карты установлена в сочетании с dinon направляющей。\【Label description】
【Светильник муфта знаний】
Для Вход 、 Выход электрической изоляции сигнала, волоконно-оптический обычно состоит из трех частей: светильник выбросов 、 светильник наивысшей мощности и усиления 。 вход электрического сигнала диск светодиодный (светодиодный), делают его излучать определенной длиной волны светильник, светильник ток произведенный получении светильник Определитель фальшивости Выход После дальнейших усиления 。 это завершает электричество-светильник-преобразование электричества, чтобы войти, выход, роль изоляции. из-за изоляции Между входом и выходом оптического соединителя, передача электрического сигнала имеет характеристики одностороннего, поэтому, он имеет хорошую способность электрической изоляции и анти-помехи. И потому, что вход оптического соединителя относится к элементу низкого сопротивления типа тока, поэтому, он имеет сильный общий режим отторжения Любой велосипедной поездке. 。

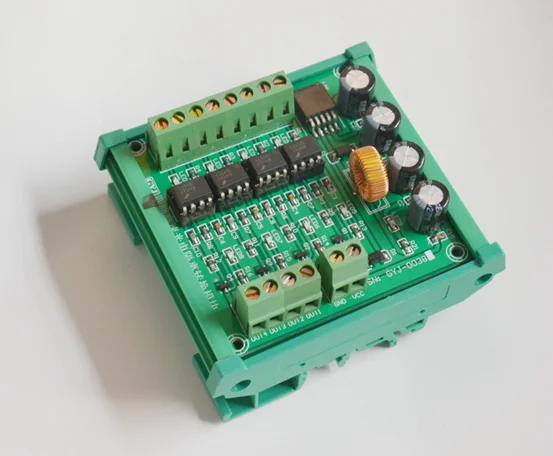

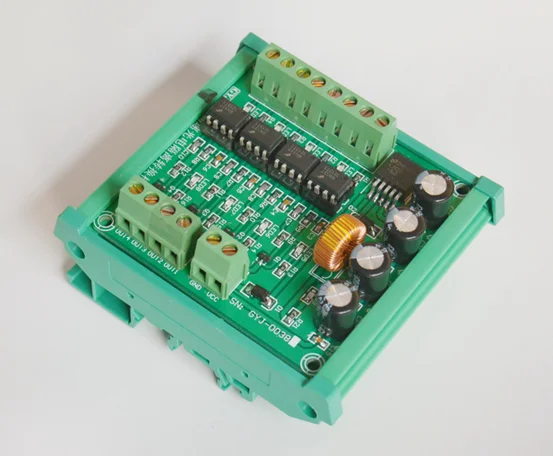

【Изображение реального дисплей】
