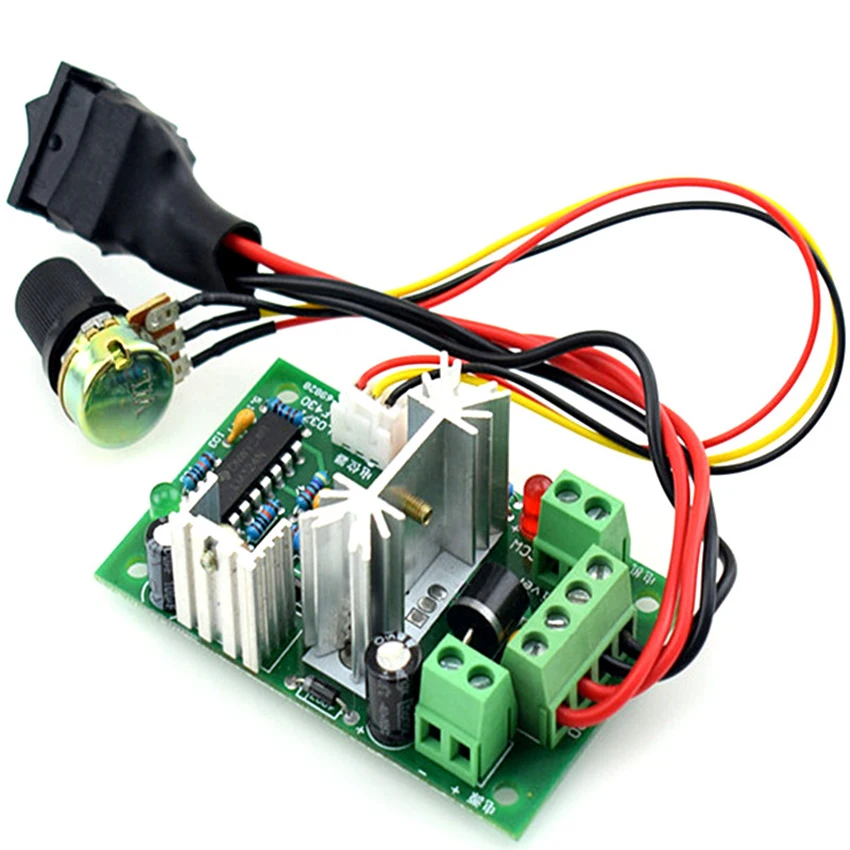

CCM2 DC контроллер двигателя 10-30 в с регулируемым потенциометром, положительный и отрицательный Реверсивный Переключатель PWM DC контроллер 120 Вт

Продукты оснащены внешними ручками контроля скорости.

Положительный и отрицательный контроль, (положительный стоп) продукты оснащены положительными и отрицательными переключателями.

Используя оригинальный чип, фильтр конденсатор использует монолитные конденсаторы, цепь стабильна и надежна. Он может удовлетворить потребности двигателя 60 Вт-150 Вт.

Управляющий использует контроль скорости вентилятора технологии, которая имеет к особенностям относятся Высокая эффективность преобразования, широкий диапазон скорости и стабильную работу. Регулятор использует все Импортированные оригинальные полупроводниковые чипы от STMicroelectronics. Он проверяется напряжением, током и функцией перед выходом из фабрики. Цепь Стабильная и надежная.

Применение проводки

1. Подключите кабель питания, чтобы убедиться, что положительный и отрицательный переключатель находится в среднем нулевом положении. Подключите источник питания постоянного тока, чтобы обеспечить, что диапазон напряжения питания постоянного тока превышает 10 В и менее 36 В. Убедитесь, что выходная мощность отвечает требованиям двигателя. Не Переворачивайте положительные и отрицательные клеммы источника питания постоянного тока. Правитель может быть поврежден.

2, подключенный к двигателю, линия двигателя может быть положительной или отрицательной.

3. Отрегулируйте переключатель. Передний и обратный переключатель используется для контроля направления скорости двигателя. Когда переключатель находится в нулевом положении, мотор останавливается.

4, ручка потенциометра, Регулировка ручки потенциометра может изменить выходной цикл регулятора, изменения скорости двигателя.

Используйте инструкции по внешнему напряжению 0-10 в

Регулятор поддерживает использование внешнего напряжения постоянного тока для контроля скорости. Следующие шаги:

1. Снимите потенциометр. (Вы можете решить удалить его со стороны доски или стороны потенциометра по мере необходимости)

2. Подключите блок к 0-10 V постоянного тока контрольный сигнал к средняя клемма потенциометра.

3. Подключите заземление 0-10 В постоянного тока сигнала управления к правой стороне потенциометра.
