Инструкции CC-PINSeries по использованию детекторов полупроводникового излучения
Марка: CX1602
vТип измеренного луча: x, γ
vИспользование: измеритель скорости дозы, онлайн мониторинг, позиционирование радиоактивного источника, аварийная ситуация, мониторинг окружающей среды и т. Д.
vНизкое напряжение питания: самое низкое напряжение питания может быть как минимум 1.8В 。
vНе требуется высокое давление: уникальная структура камеры ионизации, низкое напряжение может осуществить полный сбор насыщенных заряженных частиц.
vНизкое энергопотребление: Минимальное энергопотребление всей системы может быть ниже 200uw.
vВысокий диапазон: максимальная доза может быть reached108Угы/ч 。
vШирокий диапазон: самый широкий может быть как максимум 9 ордеров magnitude
vШирокий диапазон энергии: 18keVTo10MeV 。
vСупер маленький объем: минимальный объем может быть меньше 1 мл (2 см * 1 см * 0,5 см).
vПользовательская Настройка: пользователи могут настроить настройку или приобрести доставку по умолчанию
1 CX1602Технический параметр Технические характеристики
vМеханический Размер:4,3См *3.7См * 1 см
vМощность напряжение питающей сети:3. 5 V-4.2V
vПолярность импульса: отрицательный пульс
vДлительность импульса:15uS-55uS 。
vМаксимальная скорость счета:29999cps
vМаксимальная доза скорость передачи данных:999mGy/ч
vСкорость дозы перегрузки: 10Gy/ч
vЧувствительность: 15-30uGy/h/cps
vСрок службы дизайна: 10 ГДР. 5 лет

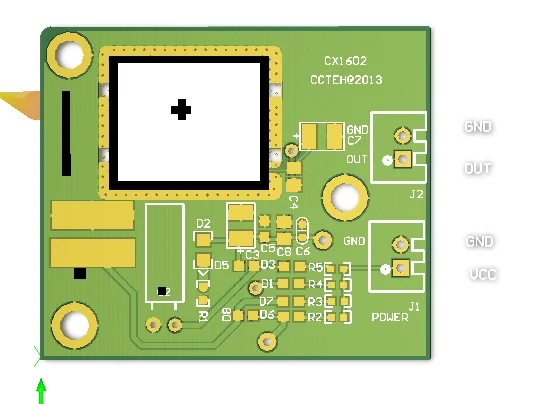

См. Приведенный выше Рисунок: маркированное определение штифта и чувствительная область детектора
Два 、Тесты инструкции
1 、Подготовьте тестовый модуль и блок питания
2 、Пожалуйста, проверьте тестовый модуль modelCX1602(Это описание только для этого модуля, различные индивидуальные модули немного отличаются, пожалуйста, обратите внимание, чтобы отличить)
3 、Мощность питания выходного напряжения3,7V (должен быть в3. 5 V-4.2V, Между, модули могут быть повреждены, если они ниже или выше)
4 、Проверьте полярность питания, подтвердите источник питания еще раз.
5 、Подготовьте осциллограф для наблюдения за сигналами
6 、Настройка параметров осциллографа (Фронту сигнала 、СвязьМуфта потока, CH1,1V 、50Свяжитесь с нами) См. Следующий рисунок
7 、Подключите блок питания и щуп осциллографа
8 、Подготовка радиоактивных источников (Am241 About30kBq)
9 、Размещение радиоактивных источников в чувствительных местах детекторов
10 、Осциллограф может выбрать один триггер, лучевой сигнал будет записан.,Ссылка выглядит следующим образом.
Три 、Часто задаваемые вопросы
1 、Нет импульсный выход
Проверьте, является ли источник питания нормальным, проверьте, хорошая ли проводка, скорость фонового подсчета очень низкая, можете терпеливо ждать, или радиоактивный источник слишком далеко, продолжительность 10 минут должна быть засчитыта (можно установить один триггер, под естественным книгой).
2 、Низкая скорость счета
Радиоактивные источники слишком далеко (скорость дозы обратно пропорциональна расстоянию, небольшая разница в расстоянии, разница в скорости подсчета будет явна). Или смещение фокусного пятна выравнивания скорости дозы.
3 、С плотным переплетением большого количества нитей скорость
Этот модуль предназначен для прецизионных Электронных Цепей, следует обратить внимание на внешние электромагнитные помехи, хотя этот модуль сделал специальную обработку электромагнитных помех, однако, Сверхсильные электромагнитные помехи будут иметь некоторое воздействие на этот модуль., при использовании, вы должны держать подальше от сильного оборудования помех как можно больше.
