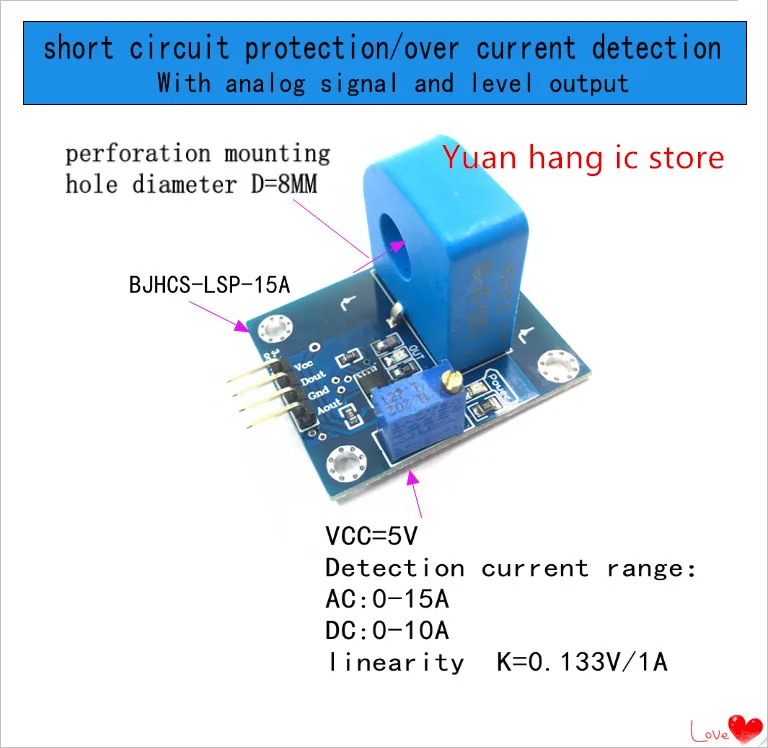

BJHCS-LSP HCS-LSP 15а Обнаружение перегрузки по току короткого замыкания с аналоговыми цифровыми сигналами ток: 0-15A 0,133 в/1A

BJHCS-LSP-15A для обнаружения перегрузки по току и обнаружения короткого замыкания с аналоговыми и цифровыми сигналами тока: 0-15A 0,133 V/1A

Часть №: BJHCS-LSP модуль датчика тока с перфорациейПервичный отобранный ток Ia: 0A-15AЧувствительность к: 0,133 в/аПоставка VCC: 5 В;Аналоговых сигналов:(1) если ток переменного токаФормула аналоговых сигналов:Aout = VCC/2 + Ia * K ----- Ia = + (Aout-Vcc/2)/K = + (Aout-2.5V)/0,133 (если VCC = 5 В);(2) если ток DCФормула аналоговых сигналов:Aout = VCC/2 + Ia * K ----- Ia = (Aout-Vcc/2)/K = (Aout-2.5V)/0,133 (если VCC = 5 В);(Первичный отобранный ток Ia должен быть в пределах указанного диапазона);Пожалуйста, проверьте картинку ниже

Цифровые сигналы: DoutКогда Vref Aout1 Dout2 низкий уровень Vo2_led на выход = 0,02 вVref может быть установлен Adj-resiter R17
