Быстрое прибытие ETCR4000A двойной зажим трехфазный цифровой фазовый метр 20A, 600V

Описание

Быстрое прибытие ETCR4000A двойной зажим трехфазный цифровой фазовый метр 20A, 600 V

ETCR4000A Интеллектуальный двойной зажим Цифровой фазы Вольт-Ампер метр хорошо разработанный полностью автоматический, многофункциональный, цифровой, интеллектуальный счетчик специально разработан для полевого тестирования, что является общим обновить продукт, основанная на Механическая Ручка фазы Вольт-Ампер метр, может упростить работу и уменьшить возможность неправильной работы, с высокой точностью, высокой стабильностью, низким энергопотреблением, Простота в использовании и так далее. Он может непосредственно измерять напряжение переменного тока и ток переменного тока, не открывая измеренную цепь, фазы между тремя напряжениями, тремя токами и фазой между напряжением и током; кроме того, коэффициент мощности и мощность цепи могут быть опосредованно измерены, его также можно использовать для различия трехфазной последовательности, трансформаторной проводки, Индуктивные и емкостные цепи, испытательные системы второй цепи и шины дифференциальной защиты, прочитайте фазовое соотношение между CTs дифференциальной защиты, проверьте проводку измерителя справа, ремонтные линии и оборудование и т. Д. применяется к электроэнергетике, нефтехимической промышленности, металлургии, железной дороге и метеории, промышленных и горнодобывающих предприятий, Научно-исследовательские организации, отдел измерения и так далее. Особенно для системы выставления счетов на электричество и системы релейной защиты, и измерения электроэнергии, проверки электроэнергии, проверки мощности для отдела маркетинга электроэнергии. Сборка, защита реле, дифференциальное обнаружение, запуск эксперимента, ремонт подстанции или силовая практическая тренировка, навыки совпадают с биотехническим отделом.

ETCR4000A интеллигентая (ый) двойной зажим Цифровой фазный Вольт-амперметр переменного тока имеет хорошо продуманная форма в виде ракушки из новый материал, удобно соединять, защита от удара, нескользящая, Высокая изоляционная оплетка, имеет 240dots×160dots ЖК-дисплей экран, все тестовые данные отображаются на экране одновременно, индикация векторной схемы, и выглядит изысканно и комфортно. Счетчик оснащен интерфейсом USB-RS232, может хранить 500 наборов данных, через системное программное обеспечение загружать сохраненные данные на компьютер, осуществляя онлайн мониторинг в реальном времени и традиционные запросы, динамический дисплей. Может читать, сохранять, отчет, печатать данные истории и т. Д. Его маленькие зажимы для рта подходят для линий плотно места.

Технические характеристики

1. Базовые условия и условия работы

Влияние Количество	Основание состоянии	Рабочее состояние	Обратите внимание
Окружающего Температура	23℃±1℃	-10℃ ~ 40 ℃	----
Влажность окружающего воздуха	40% ~ 60%	<80%	----
Сигнала	Синусоида	Синусоида	β = 0,01
Частота сигнала	50HZ±1HZ	45 Гц ~ 65 Гц	----
Измеритель рабочее напряжение	9V±0. 1 V	9V±1. 5 V	----
Ток амплитуда На этапе/Проверка частоты/фазы	1A±0. 2A	2mA ~ 20A	----
Напряжение амплитуда На этапе/Проверка частоты/фазы	100V±20V	10 V ~ 600 V	----
Ток амплитуда ВИспытание коэффициента мощности/мощности	1A±0. 2A	20mA ~ 20A	----
Напряжение амплитуда ВИспытание коэффициента мощности/мощности	100V±20V	10 V ~ 600 V	----
Внешних электрических магнитного поля	Для того, чтобы избежать
Измеряется пространственный проводный	Измеренный провод приблизительно в геометрическом центре зажима

2. Внутренняя погрешность и показатели производительности в основных условиях

Категория	Диапазон измерений	Разрешение	Погрешностью
Напряжение	AC 0,0 V ~ 600 V	0,01 V	± (1.5% rdg + 3dgt)
В настоящее время	AC 0.0mA ~ 20.0A	0.1mA	± (1.5% rdg + 3dgt)
Фазы	0,0 ° ~ 360 °	0,1 °	±1°
Активный Мощность	0.0W ~ 12kW	0,1 W	± (3% rdg + 3dgt)
Краситель-реагент Мощность	0.0VAR до 12 лет с рисунком персонажа «Квар	0.1VAR	± (3% rdg + 3dgt)
Очевидно, Мощность	0.0VA ~ 12kVA	0.1VA	± (3% rdg + 3dgt)
Частота	45 Гц ~ 65 Гц	0,01 Гц	± (2% rdg + 3dgt)
Мощность фактор	-1 ~ + 1	0,001	±0. 03

3. Общий Параметры

Функция	Одновременное измерение двух напряжений переменного тока, тока, фазы между напряжением, фазы между током, фазы между напряжением и током, частота, фаза, активная мощность, реактивная мощность, видимая мощность, коэффициент мощности, различите трансформаторную проводку, индуктивные и емкостные цепи, испытательные системы второй цепи и шины дифференциальной защиты, Прочитайте фазовую связь между CTs дифференциальной защиты, проверьте измерительную проводку справа, ремонтные линии и оборудование и т. Д.
Мощность	DC9V щелочные батареи (1,5 в AA×6)
Расход	Около 70 мА в большинстве случаев с включенной подсветкой, батарея работает непрерывно около 14 часов
Расход	Около 40 мА с отключенной подсветкой, батарея работает непрерывно около 20 часов
Дисплей режим	ЖК-дисплей дисплей, 240dots×160dots
Измеритель Размеры	Длина, ширина, высота: 196 мм × 92 мм × 54 мм
Зажим Размеры	Жгут тока: 7,5 мм × 13 мм
Диапазон измерений (Автоматическое переключение)	Напряжение переменного тока: 0,00 в ~ 600 В (автоматическое переключение)
	Ток переменного тока: 0.0mA ~ 20.0A (автоматическое переключение)
	Фаза: 0 ~ 360 °
	Частота: 45,00 Гц ~ 65,00 Гц
	Активная мощность: 0,0вт ~ 12 кВт
	Реактивная мощность: 0.0W ~ 12 kVAR
	Видимая мощность: 0,0вт ~ 12 кВА
	Коэффициент мощности:-1 ~ + 1
Разрешение	Напряжение: AC 0,01 в
	• Сила тока: AC 0.1mA
	Трехфазный: 0,1 °
	Частота: 0,01 Гц
	Активная мощность: 0,1 Вт
	Краситель-реагент Мощность: 0.1VAR
	Очевидно, Мощность: 0.1VA
	Мощность фактора: 0,001
Частота дискретизации	Около 2 раз/сек
Удержания данных	ПрессУдерживайтеКлюч для хранения данных,"DH"Символ
Хранение данных	1500 наборы для ухода за кожей

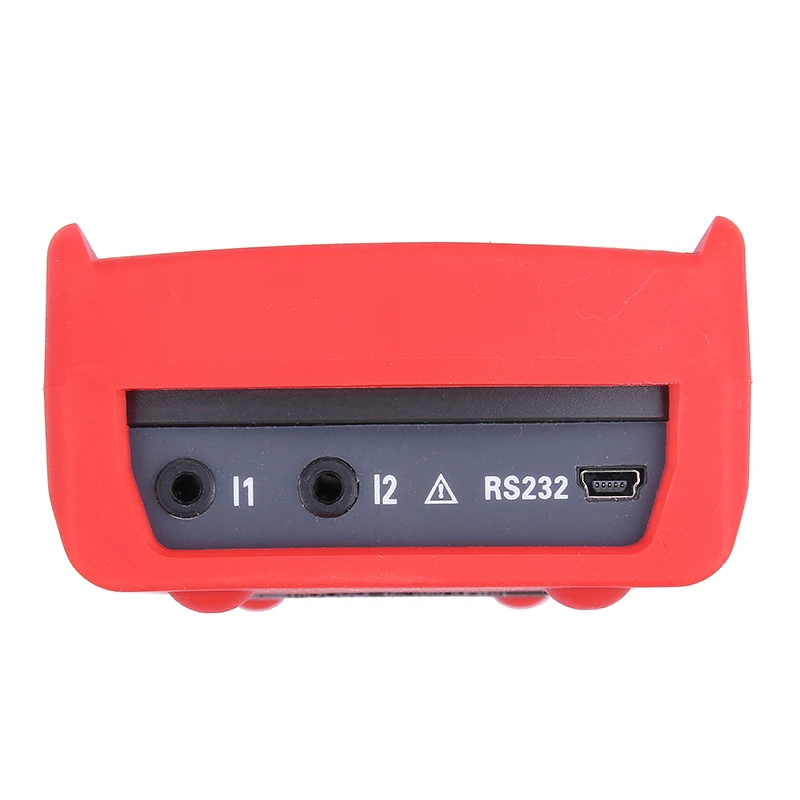

RS232 Интерфейс	USB-RS232 интерфейс, Загрузите данные на компьютер для анализа и управления
Автоматическое отключение	Автоматическое отключение примерно через 15 минут после запуска, чтобы уменьшить потребление батареи
Подсветка	Подходит для темного места и ночного использования
Напряжение обнаружения	Символ низкого заряда батареи «», как кажется, напоминает о замене батареи, когда напряжение батареи опускается ниже 7,2 В.
Вес	Основной блок около 550 г (с батареей), acuminate токовый зажим около 170г×3, Круглый токовый зажим около 185г×3, тестовая линия около 250 г
Тесты линия Длина	1,5 м
Токовые клещи Длина	2m× & phi; 5 мм
Рабочая Температура температуры и влажности	-10℃ ~ 40℃; ниже 80% Rh
Для хранения Температура температуры и влажности	-10℃ ~ 60℃; ниже 70% Rh
Вход Полное сопротивление	Тестовое напряжение входное напряжение 2MΩ
Выдерживать Напряжение	Выдерживает 1000 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между измерительными линиями и оболочкой; выдерживает 500 В/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между двумя входами напряжения
Изоляция	≥100 МОМ между измерительными линиями и оболочкой или между двумя входами напряжения
Структура	Двойная изоляция, с изоляцией виброзащитной оболочки
Безопасность Технические характеристики	IEC61010-1 CAT Ⅲ 600 V, IEC61010-031, IEC61326, 2 класса загрязнения

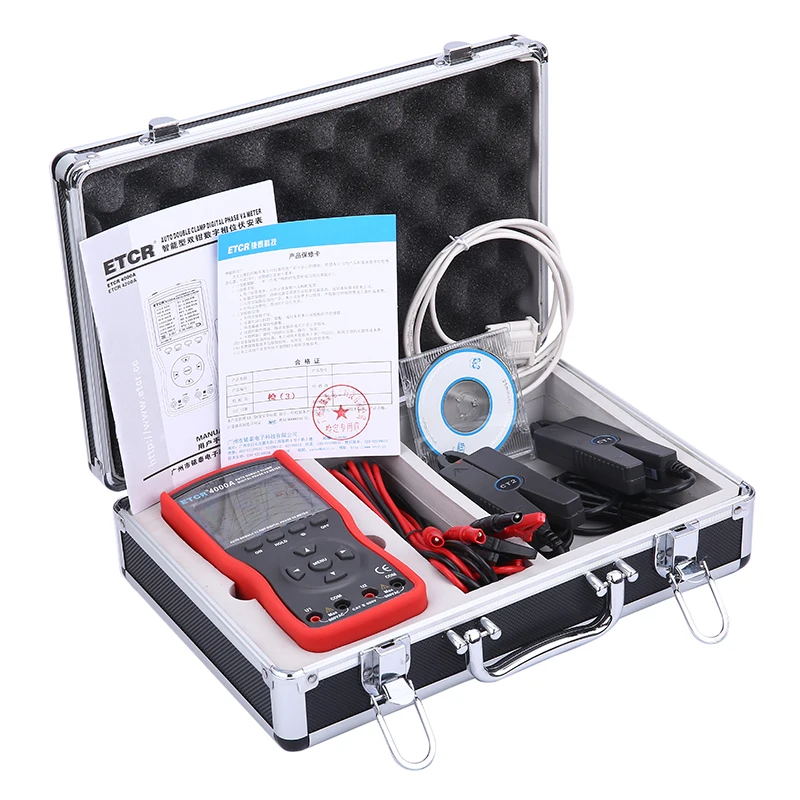

Аксессуары	Основной блок: 1 шт.; измерительная коробка: 1 шт.; токовый зажим: 3 шт.; тестовая линия: 4 шт. (2 желтый, 2 черный); Линия передачи данных RS232: 1 шт.; диск: 1 шт.; Батарея: 6 шт. (Щелочные батареиСухойБатарея: 1,5 в AA); Руководство пользователя: 1 шт.;ГарантияКарта: 1 шт.; Сертификация: 1 шт.
