Бесщеточный электродвигатель постоянного тока контроллер бесщеточного двигателя постоянного тока драйвер двигателя BLD-120a Холла промышленный бесщеточный двигатель 120 Вт

�6�7�6�7�6�7�6�7�6�7�6�7�6�7

Важные напоминания: Пожалуйста, отлаживайте переключатель набора драйвера после выключения питания! если питание на отладке поврежденного драйвера не гарантировано!

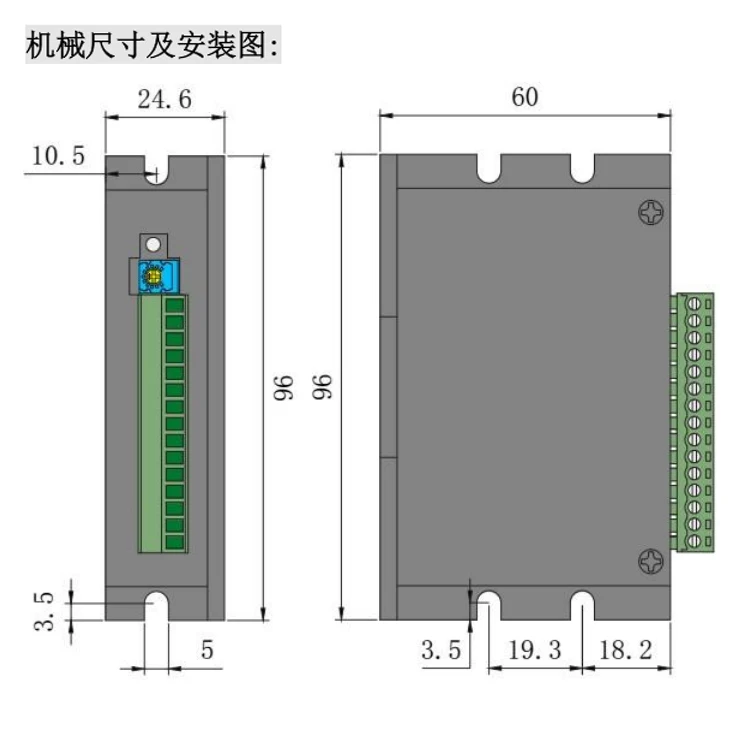

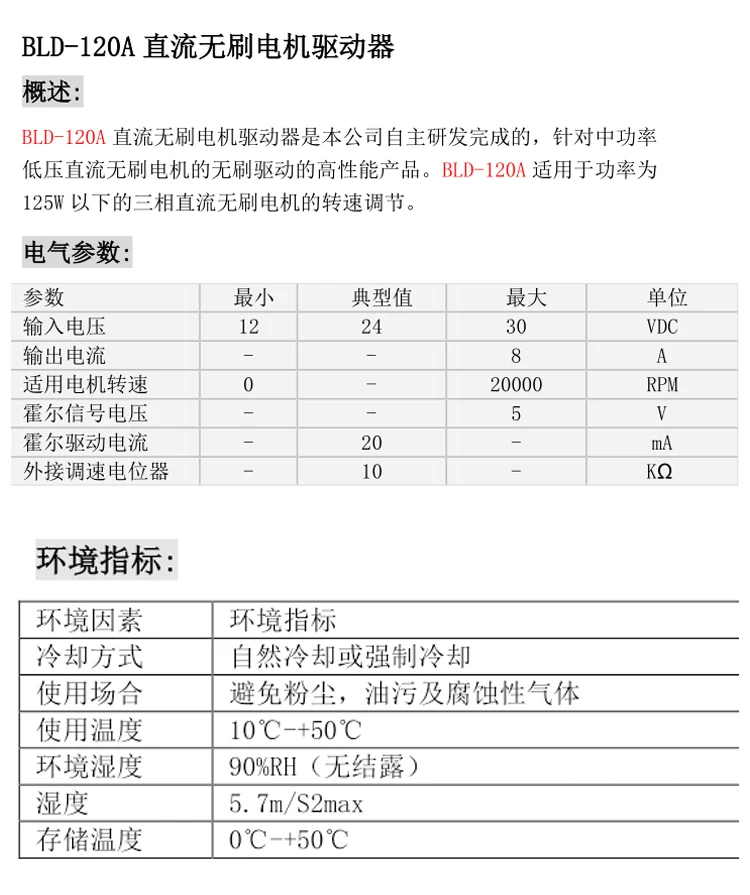

Экологические требования

Режим охлаждения Естественное охлаждение

Использовать случай избегая загрязнения пылевым маслом и коррозионных объектов

Рабочая температура-10 ° ~ + 50 °

Влажность окружающей среды <80% RH без конденсации No frost

Максимальный удар не превышает м/с2

Сохранение-20 ° ~ + 125 ° Избегайте пыли лучше использовать оригинальную упаковку.

Настройка параметров питания драйвера:

Блок питания и моторный терминал

Датчик Холла сигнала терминал

Драйвер терминал контроля

Световой индикатор инструкции

Зеленый свет показывает нормальный источник питания; красный свет показывает выход неисправности

Драйвер Функция Описание:

(1) режим регулирования скорости

Данный накопитель предоставляет следующее3Различные режимы регулирования скорости, пользователи могут выбрать один:

А. Потенциометр прямого регулирования скорости: потенциометры установлены на приводе, скорость может регулироваться непосредственно вращающийся потенциометр

B. Аналоговое напряжение регулировки скорости: два фиксированных конца внешний потенциометр подключены к портам управляющего сигнала драйвера соответственно.+ 5ВИCOMКонец, подключение регулятора конец кSVВнешний потенциометр можно использовать в конце. (10 K ~ 100 K) Регулировка скорости, она также может контролироваться другими блоками управления. (какPLC, SCM и т. д.) Входное аналоговое напряжениеSVСквозное регулирование скорости (быть относительноCOM),SVБольшой выбор портовDC 0V ~ + 5 V, Скорость соответствующего двигателя 0.0 ~Номинальная скорость (для использования этой функции, пожалуйстаRVДвигайтесь влево).

C. Регулирование скорости с использованием внешних цифровых сигналов: оставайтесьSVСGNDАмплитуда может быть применена между5 VЧастота1 кГц ~ 10 кГцШирина импульса цифровой сигнал (PWM) Регулирование скорости, Скорость мотора линейно регулируется его рабочий цикл (для использования этой функции, пожалуйстаRVДвигайтесь влево).

(2) работа двигателя/Единый Управление (RU)

Управляя терминалыRUБыть по отношению кCOMВключение-выключение мотора может контролировать работу и остановку мотора. Когда и когдаCOMРабота двигателя при подключении терминала, и, с другой стороны, двигатель останавливается.

(3) выравнивание двигателя/Инверсии управления (F/R)

Управляя терминалыF/RС терминалаCOMВКЛ-ВЫКЛ может контролировать направление работы двигателя.F/RС терминалаCOMКогда не подключен, двигатель работает по часовой стрелке (лицевой вал двигателя), и, соответственно, двигатель работает против часовой стрелки. когда двигатель работает только/Переключение выбора обратного хода, двигатель останавливается автоматически сначала, затем начать работу в обратном направлении.

(4) стоп-сигнал (BRK)

Управляя терминалыBRKС терминалаCOMВключения-выключения двигателя может контролировать стоп мотора. 。 в тех случаях, когда терминал контроляBRKС терминалаCOMПри отключении, работа двигателя, торможение двигателя останавливается при включении, тормоз останавливается быстрее, чем естественные остановки, специфическое время простоя связано с инерцией нагрузки пользовательской системы 。

Использование водителя и меры предосторожности:

A. Двигатель и драйвер должны быть подключены в состоянии выключения питания., не электризуются проводки.

B. В соответствии с графическим методом, корректное подключение мотора обмоточные провода, сигнальная линия Холла и линия электропитания, быть carefuluvwтрехфазной последовательностью 。

C. положительное и отрицательное направление двигателя, нужно положительное и отрицательное управление терминалами/R, не может изменить проводку для достижения положительной и отрицательной инверсии, как асинхронный двигатель, неправильная проводка приведет к ненормальной работе двигателя.

D. Настройки защиты питания: выберите тот, который ближе всего к номинальной мощности двигателя из таблицы параметров в настройках питания driverMAX,

Поверните потенциометр в соответствующее положение, чтобы защитить мотор от превышения номинальной мощности, таким образом, происходит перегрев или выгорание.

E. после завершения проводки Откройте потенциометр, затем Питание включается и работает нормально. внешнее Аналоговое регулирование переменной скорости или внешнее регулирование скорости, потенциометр должен быть отрегулирован до левого конца., В противном случае нормальное внешнее регулирование скорости не может быть выполнено.

F. Когда драйвер подключается к импульсному источнику питания, пожалуйста, обратите внимание на положительные и отрицательные направления и не подключайте отрицательное направление. Между тем, выберите то же номинальное напряжение, что и двигатель.

Источник питания может обеспечить нормальную работу двигателя и срок службы двигателя (не более35В) 。

G. Выходная мощность источника питания должна быть больше или равна номинальной мощности двигателя.1,5Раза больше 。

Применение решение проблемы:

А. Вопрос: Почему я не могу контролировать скорость при использовании одночипового компьютера для управления скоростью?

Ответ: Как у васMCUВыход5 VПульс, сопротивление серии должно быть уменьшено (1 ~ 10 K) 。

B. Вопрос: красный свет включится вскоре после запуска., тогда мотор не включается.?

Ответ: проверьте, если Настройка мощности слишком мала, перегрузка, низкий двигатель и мощность вождения, если нагрузка слишком большая, рекомендуется мотор и привод высокой мощности.

C. Вопрос: в чем причина включения красного света?

Ответ: эта ситуация показывает сигнал тревоги об отказе., проверьте на наличие ошибок в связанных входах, или избыточный ток.

D. Вопрос: иногда мой мотор долго останавливается, чтобы начать работать., или он не запустится.?

Ответ: эта проблема сначала определяет, является ли соединение неправильным или нет., если Мощность блока питания обнаружена правильно, слишком ли она низкая?

Внимание безопасности:

★Не разбирайте привод по желанию, в случае функционального повреждения★

★Сенсорные подключаемые модули строго защищены при включении питания★

★Не допускайте Запуск диска без оболочки★

★Ударные приводы могут привести к повреждению★
