Стандартный версия параметры

Тип дисковой пластины: JYQD_V6.3E1

Диапазон напряжения: 12 V-36 V

Максимальный ток: 20A

Движущая сила: ≤500вт(Относительно рабочего напряжения)

Размер: 63 MM * 42,5 MM * 17 MM

DriveIC: JY01 (информация может быть получена от службы поддержки клиентов

Функция регулирования скорости: регулирование скорости напряжения или микрокомпьютер с одним чипом управления скоростью PWMAdjust (пожалуйста, обратитесь в службу поддержки клиентов за информацией о проводке микроконтроллер.)

Срок ответственности за дефекты: 3 месяца

Стандартное издание: 63 мм * 42,5 мм * 17 мм

Специальное издание: 63 мм * 42,5 мм * 28,5 мм

Режим подключения стандартной пластины и специальный штатив одинаковый.

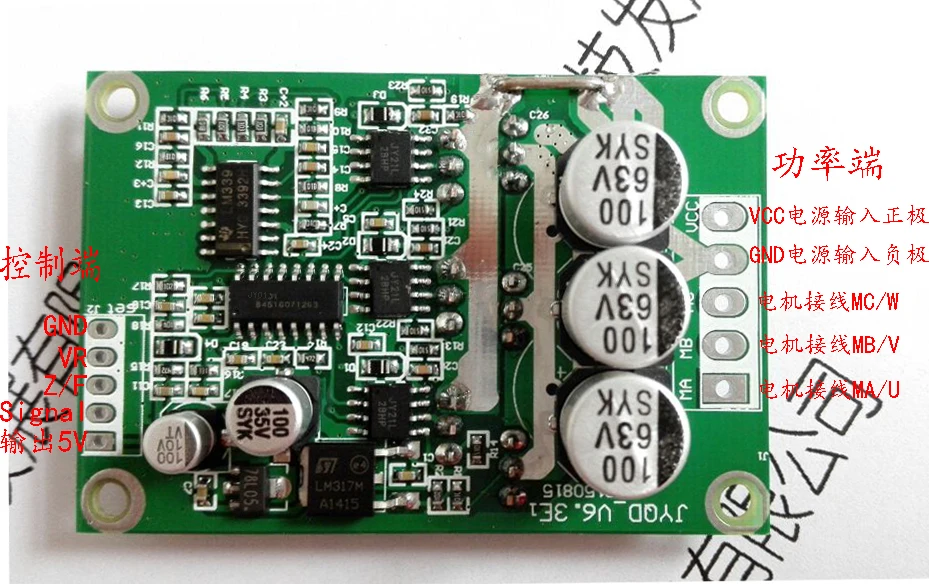

Инструкции по монтажу клеммы управления (слева):

Описание порта сверху вниз

1 、 GND Земля

2. VR скорость регулирования порт метод подключения может контролировать скорость с помощью регулирования напряжения orPWM контроль ling регулировка скорости напряжения может контролироваться светодиодом регулируемым сопротивлениемПримеры: потенциометер20k 3One foot положение промежуточная нога jointVRport одна сторона по one5Vport одна сторона по oneGNDPort контроль путем регулировки напряжения

3. Z \ F вперед и назад порты метод проводки meet5VOne направление meetGNDOne направление

4. Односкоростной импульсный выходной порт вывода круга импульсов = полюсный логарифм мотора × 3

5. 5В управление выходным портом напряжения end5v

Инструкции по электропроводке (справа):

Описание порта сверху вниз

1. VCC положительный входной порт питания (12-36 в)

2. GND отрицательный входной порт источника питания

3. MC DC бесщеточный и Бессенсорный/один из трех проводов Холла-Free MotorW

4. MB DC бесщеточный и Бессенсорный/один из трех проводов Холла-Free MotorV

5. MA DC бесщеточный и Бессенсорный/один из трех проводов Холла-Free MotorU

При использовании в60 ВтТеплоотвод не нужен в течение этого времени., превышение60 ВтНеобходимо добавить радиатор, снижение эффективности вождения без радиатора, чрезмерная температура может привести к постоянному повреждению! площадь радиатора зависит от рабочего состояния. (рекомендуется, что площадь поверхности рассеивания тепла должна быть больше, чем200Квадратный сантиметр)! Обратите внимание на заднюю часть при установке радиатора6Только в том случае,MOSИзоляция труб, неизолированные слова, постоянное повреждение приводной пластины! Рекомендуется добавить теплопроводный силиконовый жир с обеих сторон изоляционный лист, когда добавляется изоляционный лист.!

Схема установки радиатора:

Нажмите на изолятор на радиаторе, чтобы избежать задней панели привода6Короткое замыкание только для трубы, лучше добавить теплопроводный силиконовый жир с обеих сторон изоляционный лист.
