Описание

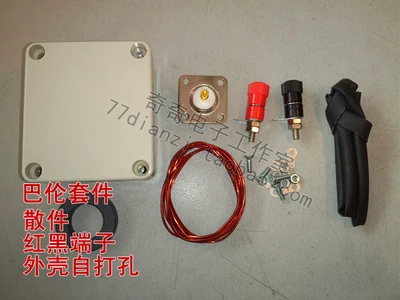

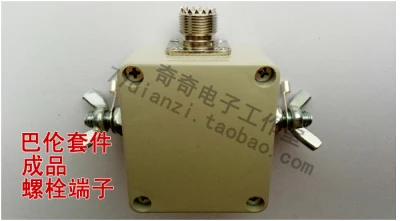

Тип 1: свободные части-красные и черные клеммы-самосверлящие Тип 2: свободные части-Болтовая Клемма-корпус с отверстием Тип 3: готовый продукт-болт терминал-1: 4 Тип 4: готовый продукт-болт терминал-1: 1 Тип 5: готовый продукт-болт терминал-1: 9
|
Во-вторых, производственный процесс (1: 9 пример демонстрационного процесса, нужно другие пропорции только нужно изменить в соответствии со схемой, ниже в основном о процессе)
1. Перед производством, пожалуйста, подготовьте паяльник, паяльная проволока, ножницы, нож, гаечный ключ, Универсальный измеритель и другие инструменты. Проверьте тип и количество компонентов в соответствии с таблицей компонентов.:
2. Установка в оболочку, необходимые компоненты следующие:
Следует иметь в виду, что, два нижних отверстия очень близко к краю., поэтому выберите более длинный onem3винт, Use6Four прокладки соединяют четыре винта, обратитесь к следующей диаграмме для получения подробной информации.:
3. Установите два клеммных поста в корпус, необходимые компоненты следующие:
Использование терминала postsm8винтовой колонки, выдерживает огромные тяговые усилия, порядок прокладки проводов в оболочке выглядит следующим образом:
Фиксируется с помощью противоскользящей гайки, требуется сила При затягивании с помощью гаечного ключа., сотрудничаем с противоскользящими прокладками Внутри и снаружи, может предотвратить вращение, см. Следующий рисунок:

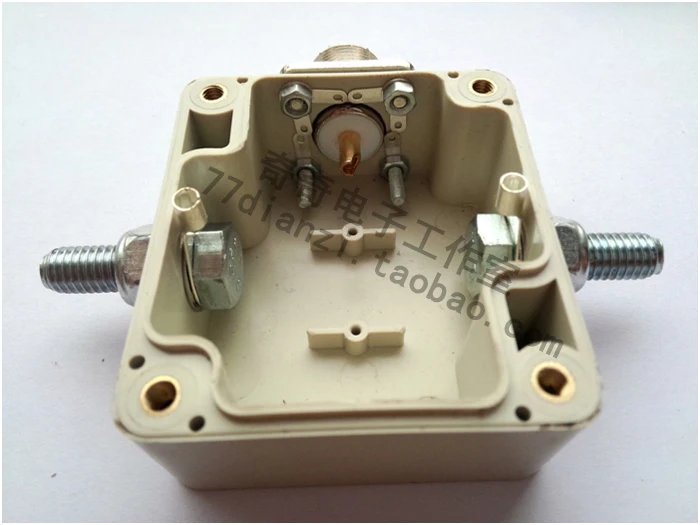

После установки, следующий рисунок:
4. Обмоточный трансформатор, необходимые компоненты следующие:
Разделите эмалированный провод на три секции одинаковой длины:
Скручивайте трехсегментную линию, степень скручивания составляет около сантиметра. 3-4Times:
Наденьте термоусадочную трубку:
Press1: 9 обмотки method10Circle,Примечание: провод проходит через магнитное кольцо и считается окружностью одновременно.Следующим образом:
Используйте зажигалку, воздуходувку горячим воздухом или сварочный Утюг, нагрев Термоусаживаемую трубку, усадить ее:
Используйте мультиметр, настройте на передачу включения-выключения, различите соответствие между тремя сегментами на обоих концах линии выхода (если нет мультиметра, сторона должна быть отмечена в начале скручивания трех секций, чтобы отличить), Jianyi использует следующие методы для различия:
Ссылка 1: 9 схема:
Антенный терминал, заземление (для andadistince, WillCBending), abкороткого замыкания, ядро bcсоединительtmhead, эффект следующий:
5. Приварите магнитное кольцо к оболочке:
Упаковка firstmsat6прокладка сварная вместе:
Сварка в соответствии со схемой, левый терминал isGND, withmsatgnd, магнитное ringGNDWire соединение, правый терминал является антенной.
6. Монтажный корпус, сам корпус является водонепроницаемым., если водонепроницаемый клей заливается, его можно установить после того, как клей высохнет.
6. Монтажный корпус, сам корпус является водонепроницаемым., если водонепроницаемый клей заливается, его можно установить после того, как клей высохнет.
1: 9 Barron хочет быть rightGNDTerminal и антенный вход отличаются:

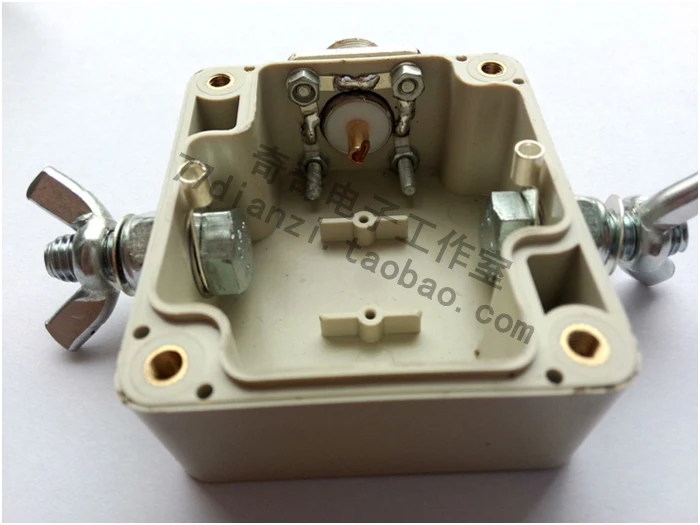

В комплекте (гайка-бабочка может быть закреплена непосредственно вручную, клемма холодного прессования в качестве монтажных фитингов):
