Описание
Особенности

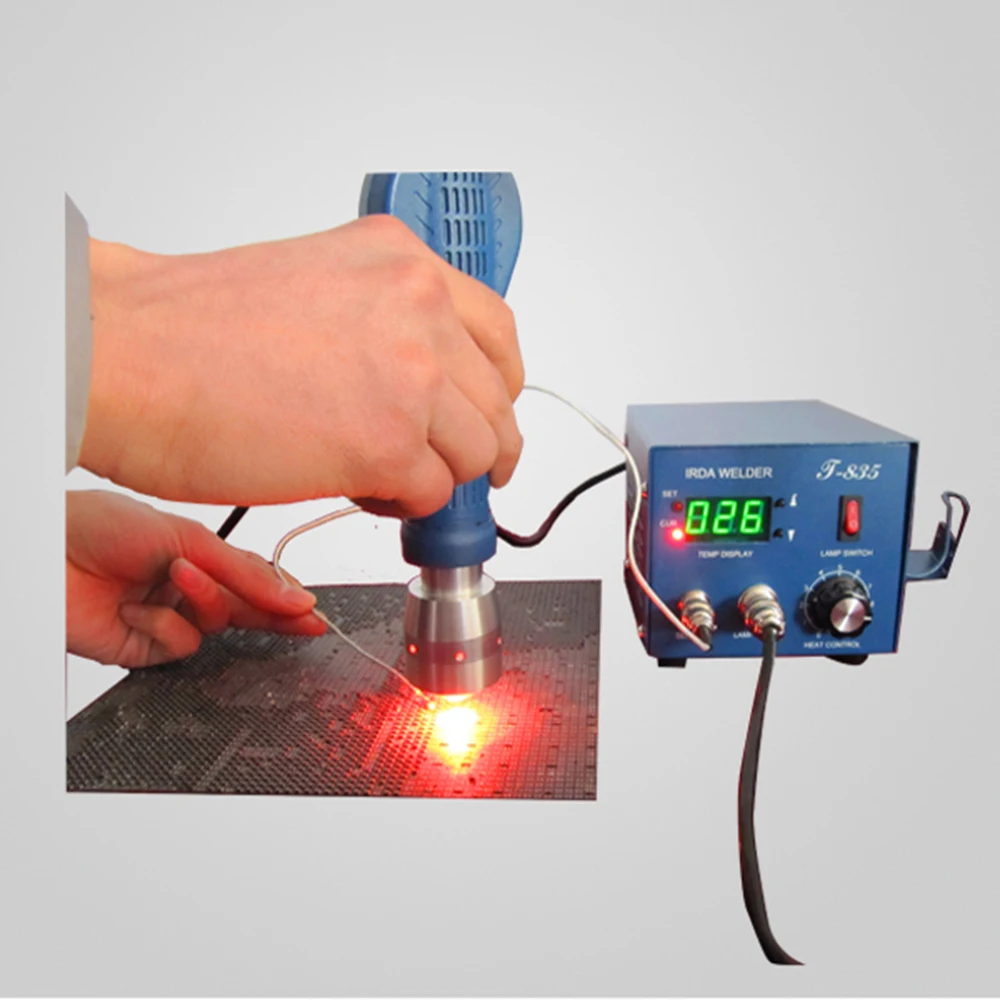

1. Машина использует ручную структуру корпуса лампы, которая является гибкой и легкой в управлении. Он подходит для распайки плоских компонентов под любым углом, особенно BGA и SMD компонентов.
2. Специальный инфракрасный нагрев, сильная проникающая мощность, равномерный нагрев устройства, пробиваемая традиционная воздушная машина для распайки, чтобы покрыть компонентный нагрев, избегая тепла
Недостатки больший удар.
3. Инфракрасный Нагрев не имеет потока горячего воздуха и не повлияет на окружающие мелкие компоненты. Он может быть распаян или переработан для BGA, SMD, CSP, LGA, QFP, PLCC, и BGA посадочных шаров, особенно BGA и SMD компонентов. В то же время с инфракрасной станции предварительного нагрева T-8120, вы можете переработать различные полосы и штырьковые розетки (например, розетки ЦП и зазоры).
4, прост в эксплуатации, после дня обучения может полностью управлять машиной. Нет необходимости в припаиваемом приспособлении, эта машина может демонтировать все плоские сварочные элементы
Шт.
5, может полностью соответствовать мобильному телефону, компьютеру, ноутбуку, видеоиграм и другим требованиям BGA к демонтажу/переработке.
Основные параметры
Номинальное напряжение и частота ac220в/ac110в/50-60 Гц
Блок питания 300 W
Инфракрасная лампа мощностью 100 Вт
Размер инфракрасной лампы Φ35 мм
Температура тела инфракрасной лампы регулируется 0 ℃-350 ℃
Основные компоненты
Название продукта Модель Спецификация Количество
Паяльная станция body T-835 1
Инфракрасная лампа для тела
1 комплект
Датчик температуры K индекс 1 комплект
Патрон для инфракрасной лампы
1 комплект
1 GB шнур питания 0,75x1,8 м
Поляризованные солнцезащитные очки
1
Руководство пользователя (CD-ROM)
1 шт
Инструкции по использованию:
1. Проверьте перед запуском и перед запуском
① Перед запуском проверьте, подключен ли шнур питания.
② Включите главный выключатель питания. Используйте его после завершения самопроверки (температура дисплея цифровой трубки-это текущая комнатная температура).
③ Небольшой черный переключатель на передней панели используется для управления работой инфракрасного шасси предварительного нагрева; нажмите синюю кнопку «▲» на передней панели (вверх)
Клавиша), красная клавиша “▼” (клавиша вниз), может регулировать рабочую температуру инфракрасного шасси предварительного нагрева в пределах 0-450 ℃ нажмите
Если переключатель «включен», инфракрасное шасси предварительного нагрева начинает работать, а когда переключатель «выключен», инфракрасное шасси предварительного нагрева перестанет работать.
2. Работа печатной платы предварительного нагрева:
(1) размещение и регулировка печатной платы:
① В соответствии с размером печатной платы отрегулируйте положение кронштейна, поместите печатную плату на кронштейн и затяните крепежную гайку.
② В соответствии с размером печатной платы и требованиями процесса сварки нажмите синюю кнопку «▲» (клавиша вверх) и красную кнопку на передней панели
"▼" (Клавиша вниз), отрегулируйте выходную температуру инфракрасного шасси предварительного нагрева в диапазоне 0-450 ℃.
(2) подогрев и выключение:
① Нажмите кнопку «ON», чтобы включить шасси предварительного нагрева в течение 3-5 минут, и сделайте температуру дисплея стабильной вокруг заданного значения, затем перейти к следующей фазе
Выключения.
② После завершения работы нажмите кнопку «OFF», инфракрасное шасси предварительного нагрева перестанет работать.
Примечание: Не немедленно выключите выключатель питания в это время, дайте машине достаточно остыть, прежде чем выключить питание.
③ Предложение для настройки температуры предварительного нагрева: при предварительного нагрева этилированной печатной платы вы можете отрегулировать температуру инфракрасного шасси предварительного нагрева до 100-120 ℃;
При подогреве бессвинцовых печатных плат температура инфракрасного шасси предварительного нагрева может быть отрегулирована до 120-140 °C; она также может регулироваться в соответствии с условиями работы пользователя.
Искусство и пользовательский опыт устанавливают различную температуру предварительного нагрева.
Меры предосторожности
1. После завершения работы не выключайте сразу. Выключите питание после того, как машина остынет.
2. Держите вентиляционные отверстия чистыми, инфракрасное преднагревающее шасси чистым, и регулярно чистить безводным спиртом!
3. Будьте осторожны и действуйте при высокой температуре, обратите внимание на безопасность и предотвращение ожогов.
4. Если не используется в течение длительного времени, отключите вилку питания!
Характеристики
- Номер модели
- PUHUI T-835
- Индивидуальное изготовление
- Нет
