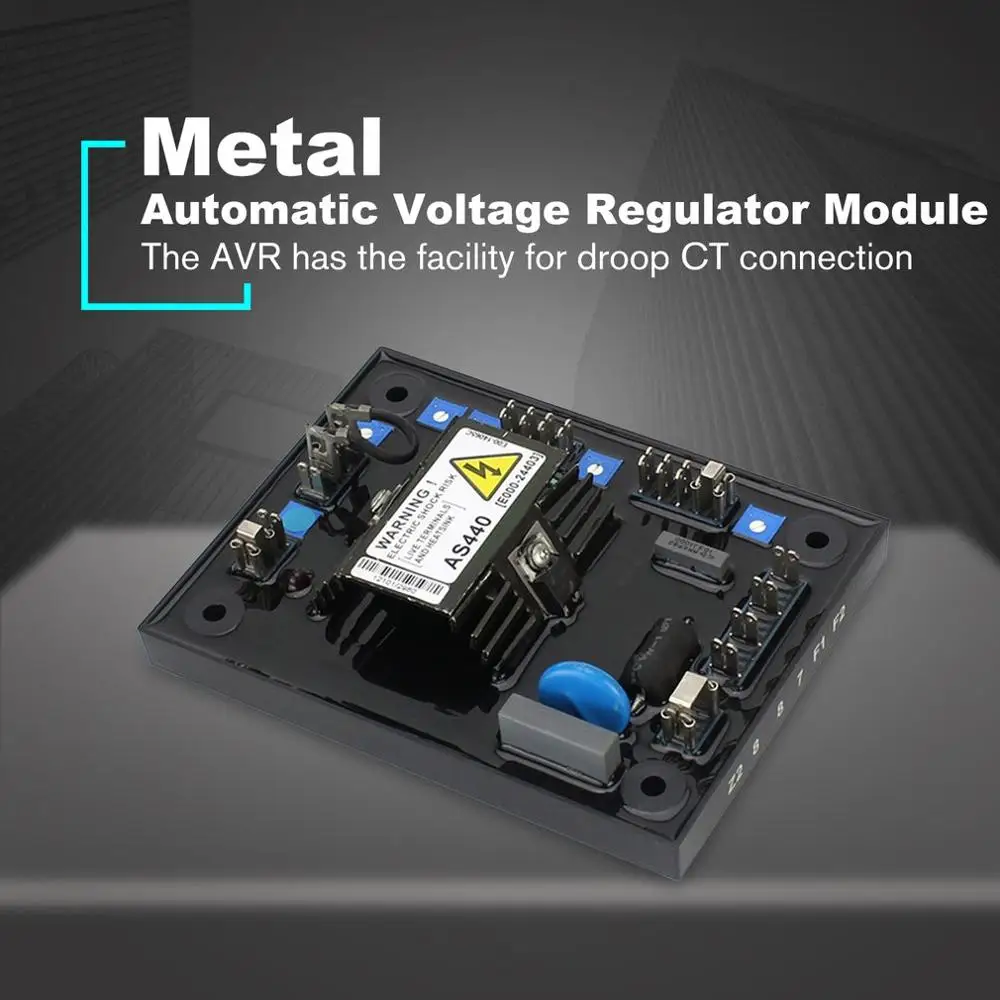

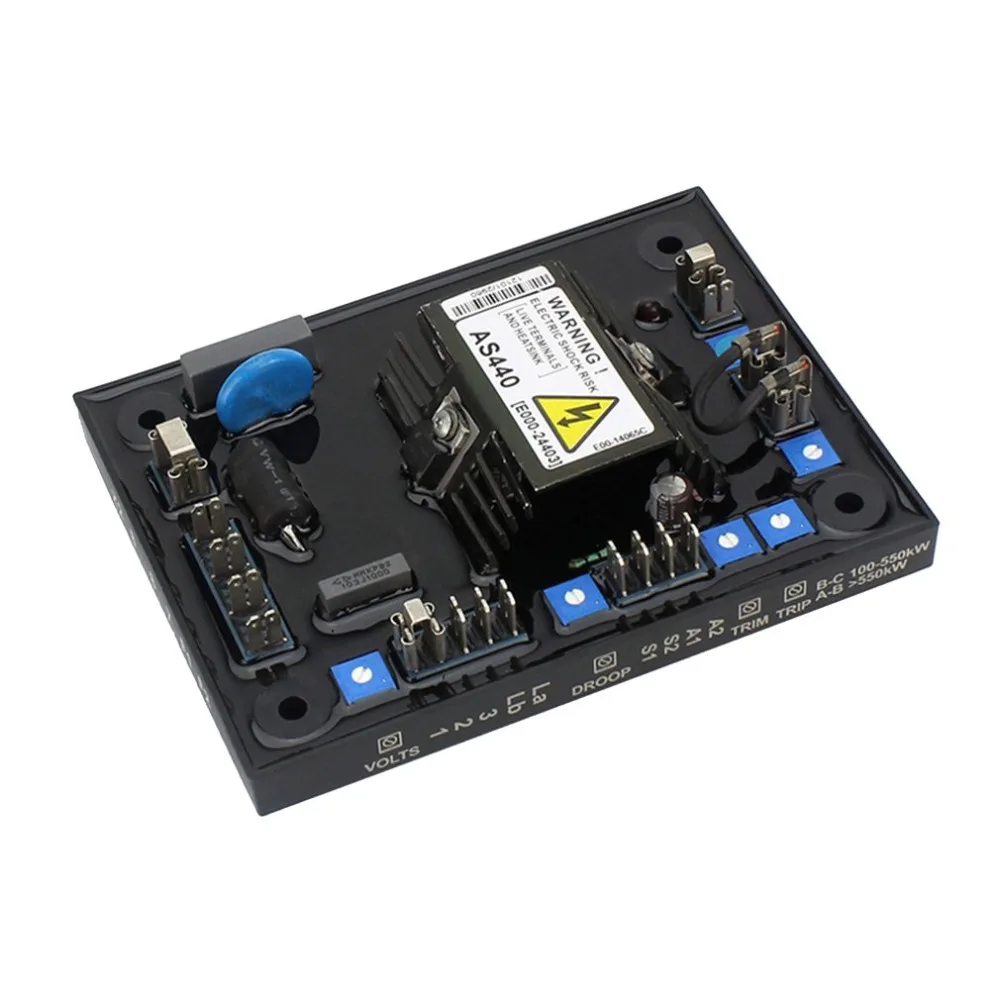

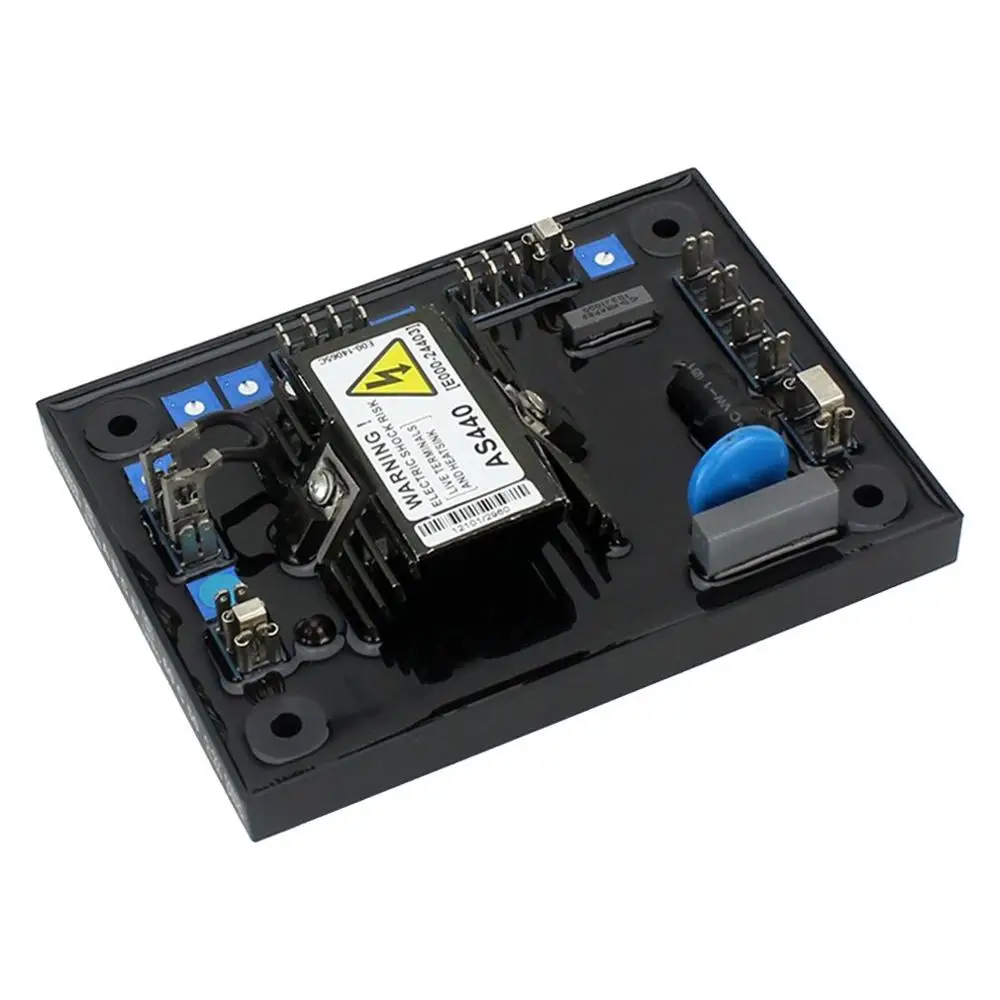

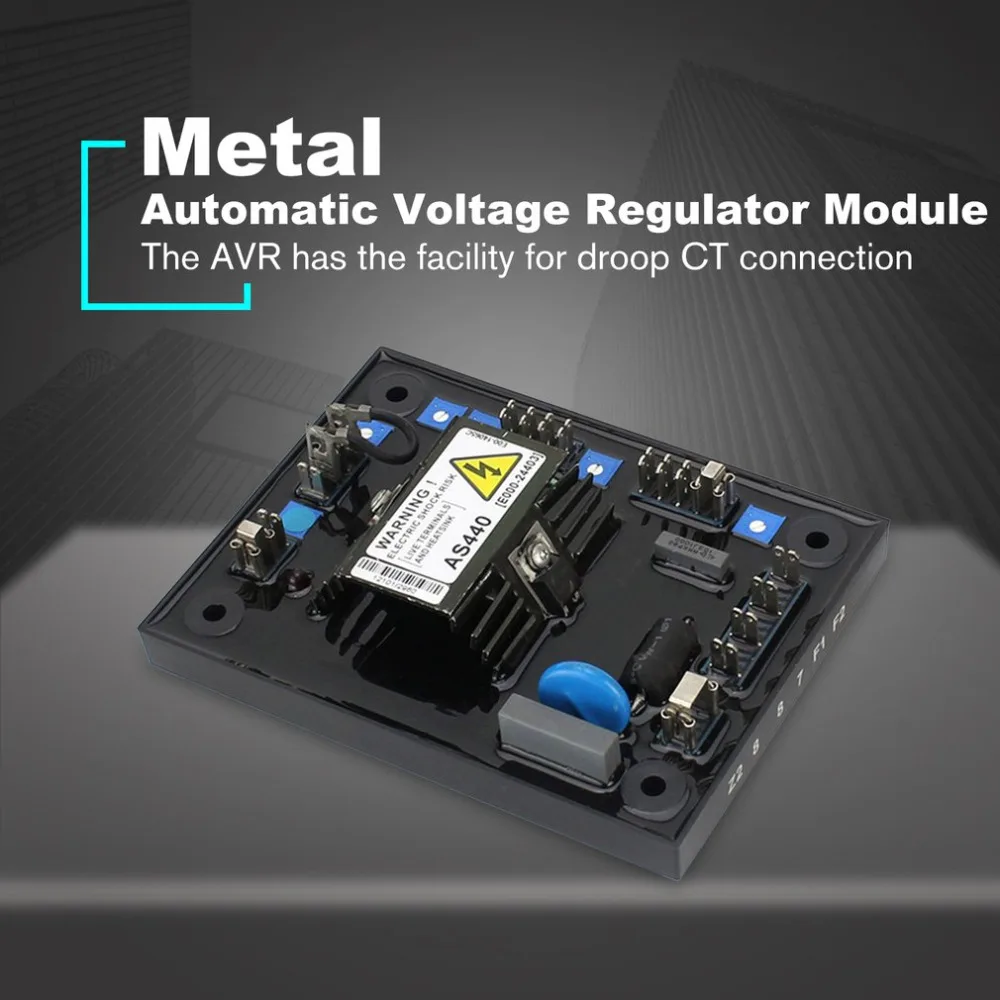

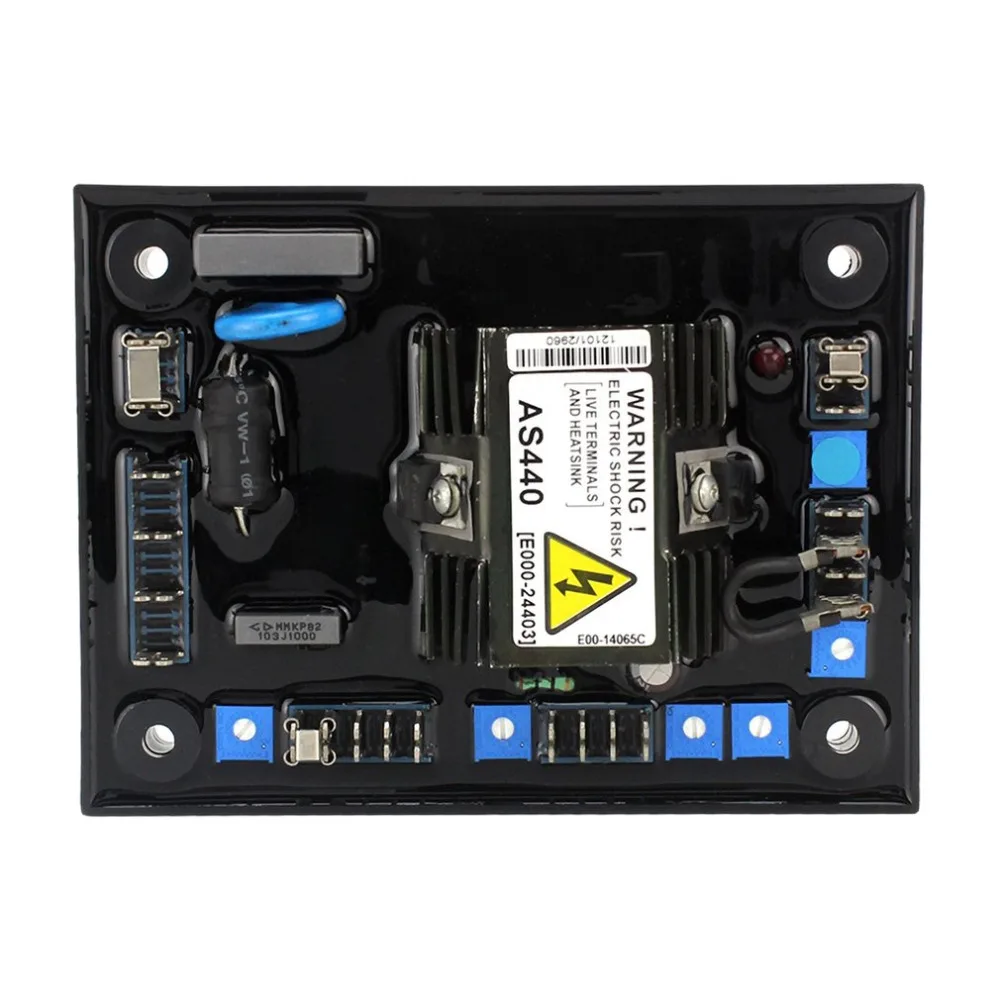

Автоматический регулятор напряжения универсальный дизельный бесщеточный генератор AVR схема стабилизатора плата

Описание

Особенности:
1. AS440 является полуволновой фазой, управляемой тиристором типа AVR и является частью системы возбуждения для бесщеточного генератора. В конструкции используется технология поверхностного монтажа (SMT) для высокой интеграции функций в небольшом следе ноги AVR.
2. Положительное наращивание напряжения от остаточных уровней обеспечивается за счет использования эффективные Полупроводники в электросхемах AVR. Цепи измерения мощности и напряжения имеют отдельные клеммы, что позволяет получить Мощность возбуждения непосредственно от обмотки статора для основных приложений или от вспомогательной обмотки, если требуется устойчивая производительность короткого замыкания.
3. AVR соединен с основной обмоткой статора и обмоткой поля возбудителя, чтобы обеспечить замкнутый контроль выходного напряжения с регулировкой нагрузки +/-1.0%.
4. Измерительные клеммы напряжения AVR непрерывно образуют выходные обмотки для целей контроля напряжения. В ответ на это напряжение образца, AVR контролирует питание, подаваемое в поле возбудителя, и, соответственно, Основное поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.
5. Условия возбуждения ограничиваются безопасным сроком с помощью цепи защиты в AVR.
Описание:
1. Предусмотрено подключение дистанционного триммера напряжения, что позволяет потребителю точно контролировать выход генератора.
2. Аналоговый вход обеспечивает подключение к контроллеру коэффициента мощности Newage или другим внешним устройствам с совместимым выходом.
3. AVR имеет механизм для отвисания КТ соединения, чтобы обеспечить параллельный запуск с другими аналогично оборудованными генераторами.
Технические характеристики:
Наименование товара: модуль автоматического регулятора напряжения
Материал: металл
Цвет: мульти Цвет
Зондирования Вход:
Напряжение джемпер по выбору
100-130 В переменного тока 1 фаза или 190-264 В переменного тока 1 фаза
Номинальная частота 50-60 Гц
Мощность Вход:
Напряжение 100-264 В переменного тока 1 фаза
Номинальная частота 50-60 Гц
Выход:
Напряжение 82 V DC/200 V AC
Ток непрерывной 4A
Переходные 7.5A в течение 10 секунд
Сопротивление 15 Ом/мин
(10 Ом/мин при входном напряжении менее 175 В переменного тока)
Регулирование: +/-1.0%
Тепловой дрейф: 0.03% на градус. C изменение AVR окружающей среды
Типичные Системы реагирования:
Ответ AVR: 20 мс
Ток до 90%: 80 мс
Напряжение машины до 97%: 300 мс
Внешний Напряжение Регулировка:
+/-10% с 1 K Ом 1 Вт триммером
Увеличение сопротивления снижает Напряжение
В зависимости от частоты защиты:
Установочная точка: 94-98% Гц
Рассеиваемая мощность блока: 12 ватт максимум
Создать Напряжение:
4 вольта AVR терминалы
Аналоговый Вход:
Максимальный вход: +/-5 в постоянного тока
Чувствительность: 1 в для 5% вольт генератора (регулируемая)
Входное сопротивление 1 k Ом
Квадрирования длина свисания Вход:
10 Ом нагрузки
Макс. Чувствительность: 0.07A для 5% dloop 0pf
Макс. Вход: 0.33A
По сравнению с возбуждения защиты
Установочная точка 75 В постоянного тока
Задержка времени 10-15 секунд (фиксированная)
На окружающую среду
Вибрация: 20-100 Гц 50 мм/сек
100 Гц до 2 кГц 3,3 г
Рабочая температура: от-40 до + 70 °C (Примечание 7)
Относительная влажность: 0-70 °C 95% (примечание 8)
Температура хранения: от-55 до + 80 °C
Посылка информации:
Размер посылка: 160x90x65 мм
Вес посылка: 650 г
Общая посылка
Посылка включает в себя:
1 х модуль автоматического регулятора напряжения
