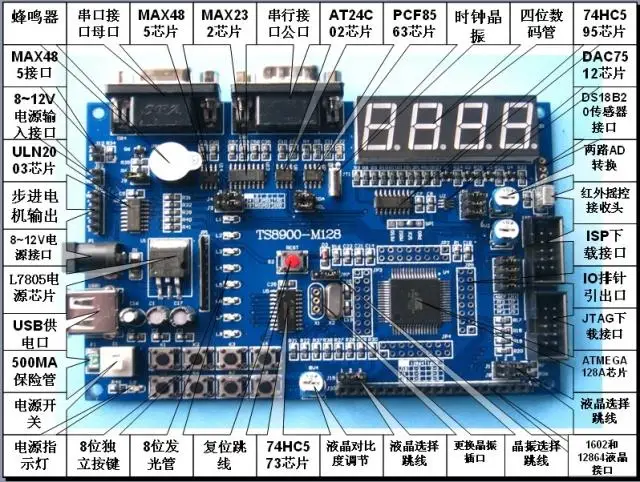

ATMEGA128 макетная плата/макетная плата AVR/одночиповая Экспериментальная плата

Описание

Аппаратные средства для разработки MEGA128

Основной чип CPUmega128, AVR MCU, включая флэш-память 128 K, 4 K SRAM, 4 KByte EEPROM, чип можно обменять на mega64.

MAX485 устройства используется для 485 промышленных экспериментов.

Инфракрасный пульт дистанционного управления.

Шагового двигателя эксперимент по экспорту.

Двигатель постоянного тока эксперимент по экспорту.

Устройство шины 2c 24C02, память данных EEPROM, 8 кбит. EEPROM.

Я 2C настоящие часы чип, может сделать календарь часов эксперимента.

SPI устройство, 74HC595 привод четырех-битовая цифровая трубка.

SPI автобусное устройство, DAC7512 высокоскоростной 12 бит D/A конвертер.

Замок, 74HC573 драйвер защелки 8 бит потока лампы.

Интерфейс RS232 Max232A, интерфейс master-slave (может общаться с компьютером или другой платой разработки).

Восемь входных клавиш и один ключ сброса.

Четырехбитный динамический сканирующий светодиодный цифровой трубки и восьмибитный светодиодный светоизлучающий диод.

Один активный зуммер.

2-way A/D входной регулируемый потенциометр.

ЖК 1602 и ЖК 12864 ЖК-интерфейс.

JTAG интерфейс.

AVR ISP интерфейс загрузки.

Интерфейс I2C и SPI предлагается отдельно для облегчения расширения.

Все IO порты выведены, который удобно разложить экспериментов и тестов.

Макетная плата стандартизация:

1 ts8900-m128 макетная плата (выше).

2-добавить одну двухрядную иглу

Один 3-1.8GB-DVD диск (с схематической схемой макетной платы, поддерживающей процедуры макетной платы и богатых обучающих материалов, с AVR видео учебник.)

4-10 перемычки, четыре винта и четыре шпильки соответственно.
