ARM+ FPGA макетная плата STM32F429 макетная плата FPGA макетная плата CycloneIV

Описание

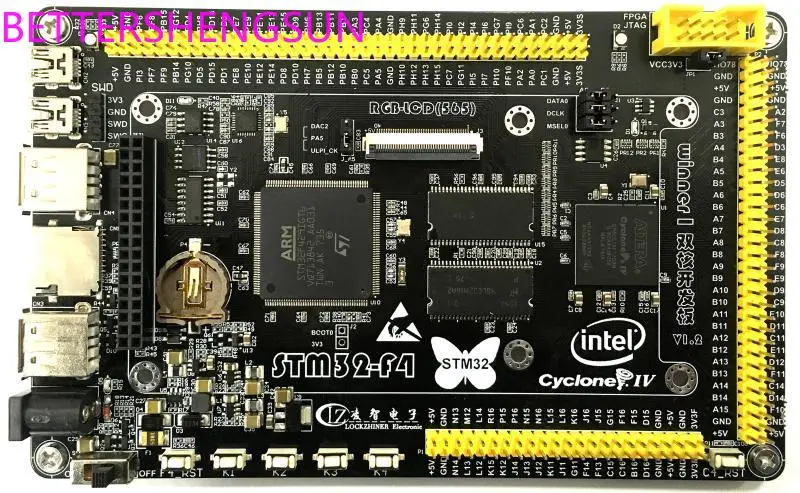

Вся структура платы показана на следующем рисунке:

"Рука + FPGAДвойной4Основные особенности проектирования и разработки основной электронной системы поколения:

(1) ПринятияРука + FPGAСтруктура, оба принимаютFMCАвтобус подключен и поддерживаетSPIСообщений.РукояткаПрименениеCortex-M4ЯдроSTM32F429IGT6Чип,176Массаж ногLQFPУпаковка;FPGAПрименениеAlteraЧетвертое поколениеЦиклон EP4CE10F17C8NЧип,256Массаж ногNEC и BGAУпаковка.

(2) Черная четырехслойная доска, размерВысота каблука 16 см×Каблук 10 см.

(3)Постоянного токаБаза питания входит в блок питания,7-15 вИмпульсный источник питания, внутренний1Есть 10 индикаторов питания, и схема имеет обратное соединение, перенапряжение и функции защиты от перегрузки по току для защиты вашей любимой платы.

(4) Встроенный1А3 VСсылка на цепь регулятора напряжения являетсяРукояткаВнутреннийАЦПИЦАПОбеспечивает высокоточное эталонное напряжение.

(5)РукояткаВнешний pin reach70A, принять стандарт2,54Ряд игл выводит, что удобно подключить к другим периферийным экспериментам.

(6)FPGAOutspread pin достигает86A, принять стандарт2,54Ряд игл выводит, что удобно подключить к другим периферийным экспериментам.

(7) На головке и хвосте штыревого массива внешнего расширительного штифта, свинец12А5 VPin выходной интерфейс,4А3,3 VPin выходной интерфейс,16АGNDКонтактный интерфейс,2ИндивидуальныеFPGA B7/B8Блок питания выбирает входной контактный интерфейс для подачи питания непосредственно на другие периферийные устройства через макетную плату.

(8) Встроенный2Три цветаСветодиодныйОгни,РукояткаИFPGAПрименение по одному.

(9) Встроенный1АРукояткаВSWDСкачать/Моделирование отладки интерфейс;1ИндивидуальныеFPGAВДжтаг/ASСкачать/Интерфейс имитированной отладки, поддержкаPSДля настройки режима, доступный черезРукояткаДля того, чтобы настроитьFPGAВстроенный1Индикатор настройки загрузки.

(10) Встроенный2Индивидуальные64 MБайтSDRAM (синхронное динамическое ОЗУ),РукояткаИFPGAПрименение по одному.

(11) Встроенный1А16 мБайтSPI флэш-память.

(12) Встроенный1ИндивидуальныеРукояткаКнопку reset (Перезагрузка),4АРукояткаНезависимых ключей б/у,1АFPGAКнопка сброса.

(13) Встроенный1ИндивидуальныеРТКРезервный аккумулятор держатель.

(14) Встроенный1Индивидуальные2,8/4,3ДюймовLCD-FMCИнтерфейс, Поддержка резистор/Емкостный сенсорный экран, двухрядная розетка, удобный lcd-раъем.

(15) Встроенный1А2,8/4,3ДюймовLCD-RGBИнтерфейс, поддержка емкостного сенсорного экрана, поддержкаЦветная (RGB)Интерфейс ЖК-дисплей экран.

(16) Встроенный1ИндивидуальныеTFИнтерфейс карт.

(17) Встроенный1АUSBПоследовательный интерфейс переключается, и макетная плата оснащена схема привода для облегчения экспериментов с серийным портом.

(18) Встроенный1ИндивидуальныеUSBFull speed/Низкая скорость интерфейсом.

(19) Встроенный1С высокой скоростьюUSBСхема привода, выход2АUSBВысокоскоростной интерфейс, один дляUSBХост-связь, один дляUSBРабская связь, скорость рабской связи может подойти40 мБайт/За считанные секунды.
