Описание

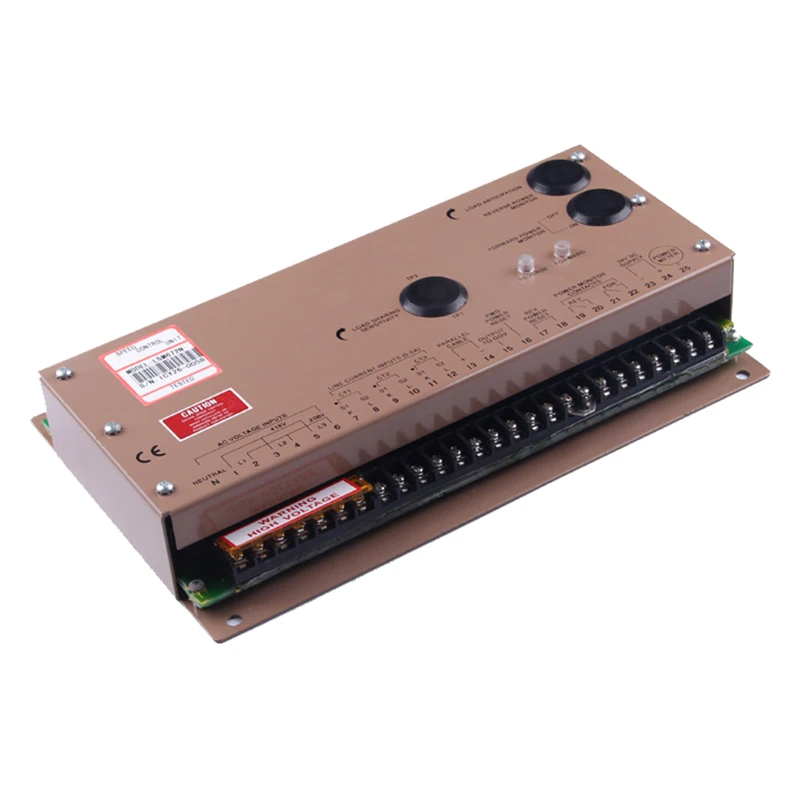

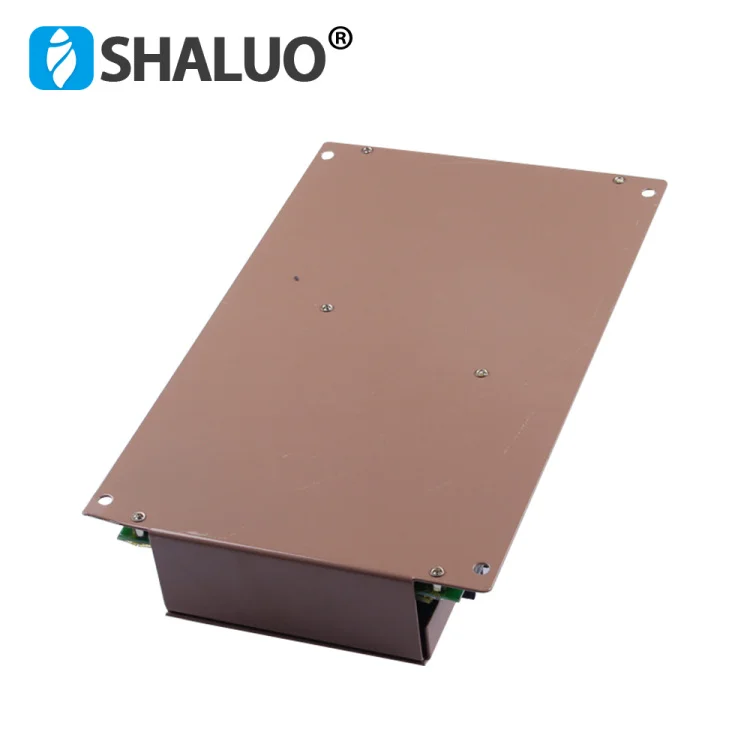

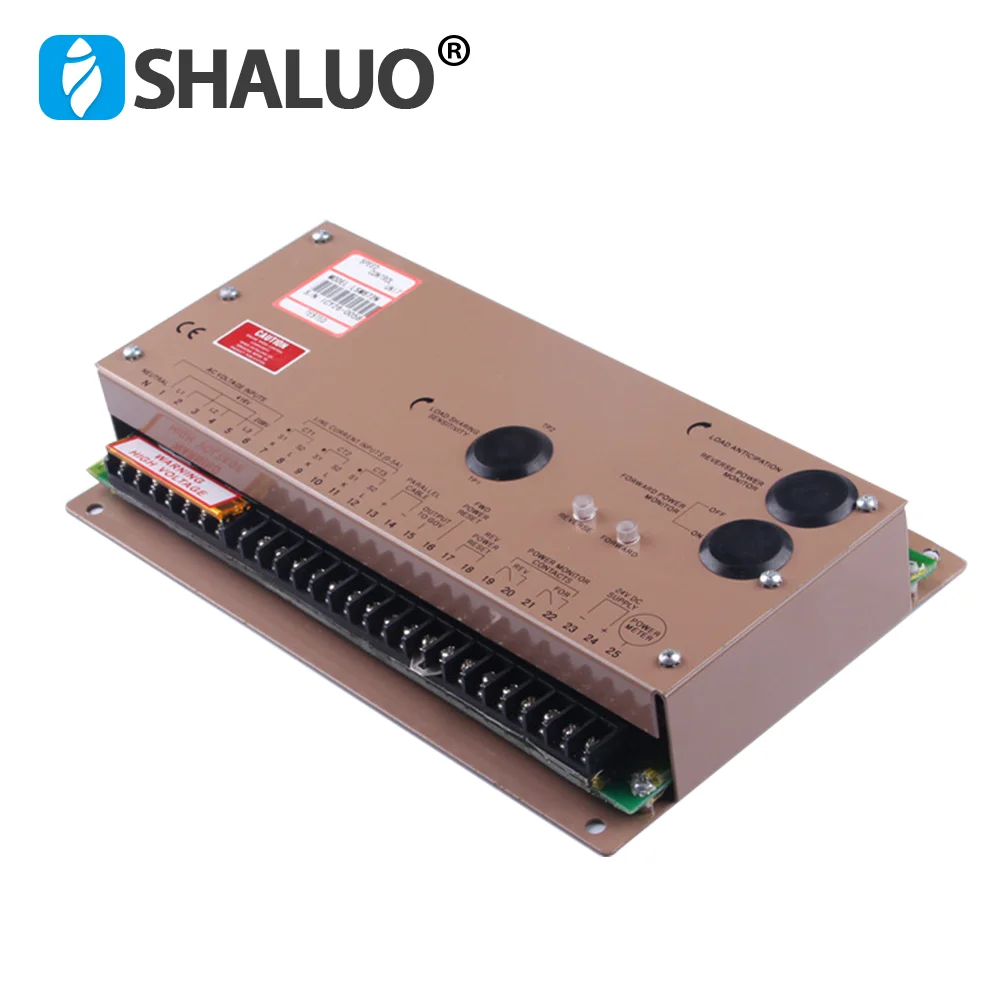

负荷分配器 LSM672N
功能简介:
这个负荷共享模块的功能是: 在2个或更多的发电机组之间比例共享负荷 (这个系统频率必须是恒定的), 就像一个附加到这个电子调速系统的装置. 它还可以测量真实功率, 通过一个并联电缆连接, 进而控制这个调速系统. 这个单元还包含了正向和逆功率监控调节, 当一个逆功率条件或一个正向功率限制条件出现时, 输出一个继电器闭合信号; 当正向功率限制信号失去时, 又自动释放; 从而保护了机组.
性能参数 :
负载分配范围. ....................... 0 ~ 100%
负载分配精度 ........................ 设置点± 2%
逆功率保护调节范围 ............... 1 ~ 20% 延迟2秒
正功率保护调节范围 ............... 20% ~ 100% 延迟2秒
正功率保护返回调节 ............... 0 ~ 80% 延迟2秒
功率指示输出信号 .................. 0 ~ 7,5 V DC 对应0 ~ 100% 负载
DC电源输入范围. …… .. 13 ~ 32в
功率耗散. ............................. 6,25 W
Публикации в: 上述数据是在5A的CT下测试
可靠性参数 :
环境温度范围. ....................... 20 ~ 80 °
湿度范围. ............................. 99%
耐振动 ........................ 2g при 20 ~ 100 гц
输入极限参数 :
AC输入电压. ......................... 260 ~ 420 V
CT电流. ............................. 5 ~ 6.5A
功能简介:
这个负荷共享模块的功能是: 在2个或更多的发电机组之间比例共享负荷 (这个系统频率必须是恒定的), 就像一个附加到这个电子调速系统的装置. 它还可以测量真实功率, 通过一个并联电缆连接, 进而控制这个调速系统. 这个单元还包含了正向和逆功率监控调节, 当一个逆功率条件或一个正向功率限制条件出现时, 输出一个继电器闭合信号; 当正向功率限制信号失去时, 又自动释放; 从而保护了机组.
性能参数 :
负载分配范围. ....................... 0 ~ 100%
负载分配精度 ........................ 设置点± 2%
逆功率保护调节范围 ............... 1 ~ 20% 延迟2秒
正功率保护调节范围 ............... 20% ~ 100% 延迟2秒
正功率保护返回调节 ............... 0 ~ 80% 延迟2秒
功率指示输出信号 .................. 0 ~ 7,5 V DC 对应0 ~ 100% 负载
DC电源输入范围. …… .. 13 ~ 32в
功率耗散. ............................. 6,25 W
Публикации в: 上述数据是在5A的CT下测试
可靠性参数 :
环境温度范围. ....................... 20 ~ 80 °
湿度范围. ............................. 99%
耐振动 ........................ 2g при 20 ~ 100 гц
输入极限参数 :
AC输入电压. ......................... 260 ~ 420 V
CT电流. ............................. 5 ~ 6.5A
