AIYIMA 2 шт. E405 класс усилитель мощности аудио 90Wx2 Hi-Fi стерео домашний усилитель с C1237 BTL звуковой динамик схема защиты

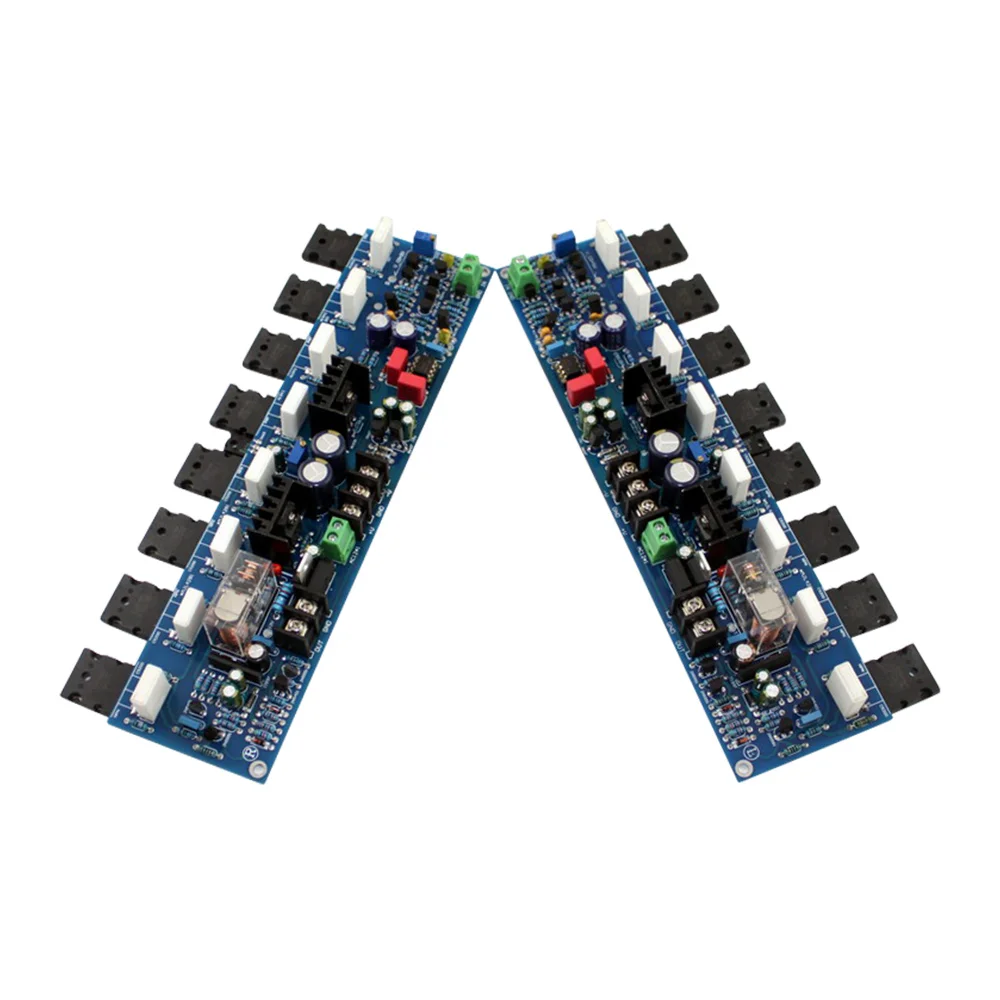

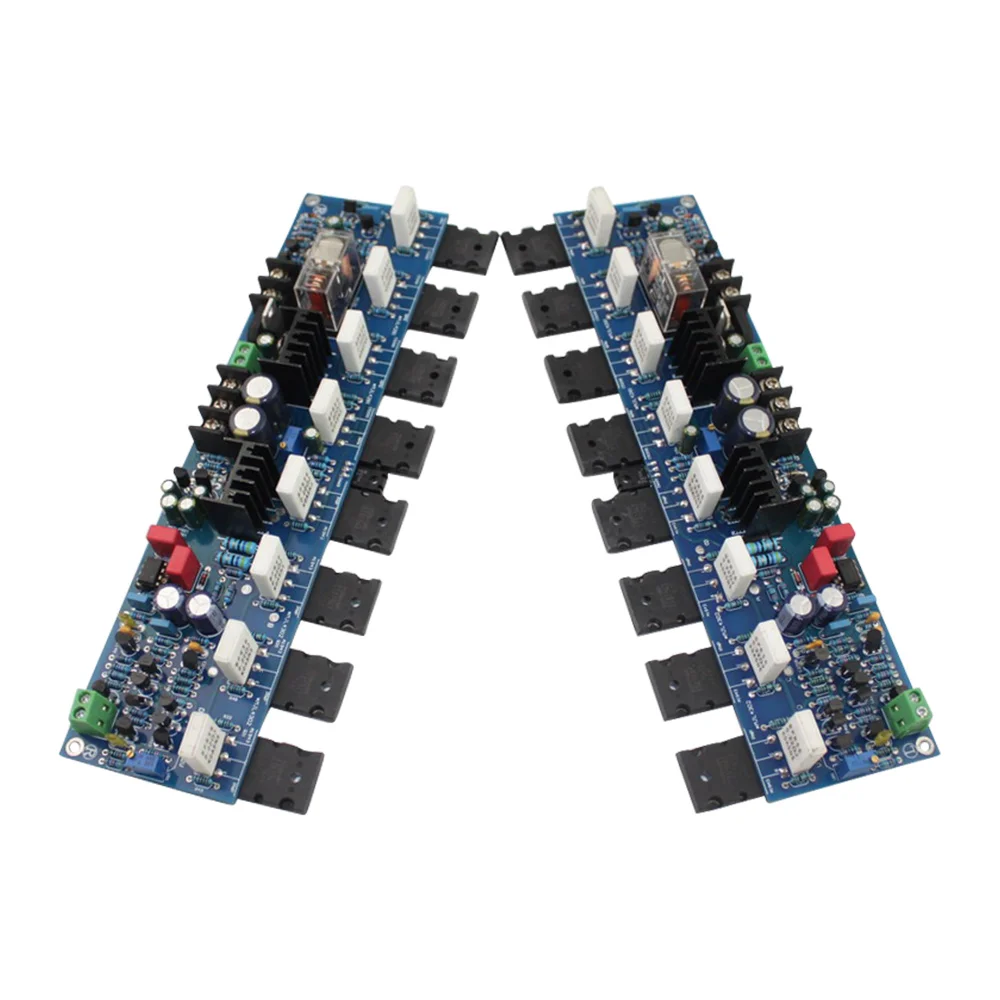

E405 Плата усилителя мощности

Параметры:

1. Мощность питания: постоянный ток +-(35 V-55 V), Рекомендуемое напряжение +-45 V

2. Мощность: 300 Вт (полное гармоническое искажение THD + N <0.1%), DC +-45 В, 4 Ом

3. Класс A 90 Вт, 4 Ом

4. Сопротивление динамика: 4-8 Ом.

5. Размер печатной платы: 59*236 мм.

6. Сначала Отрегулируйте дифференциальный входной ток на 2 мА: Отрегулируйте регулируемый резистор VR1 (500R) так, чтобы напряжение в двух точках C и D-1,5-2 в (то есть напряжение через R9 (1 K) резистор); входной дифференциальный ток составляет 1,5-2 мА, это значение является лучшим звуком Качество

7. Большая трубка, ток quiescent составляет 100 мА: Отрегулируйте регулируемый резистор VR2 (1 K) так, что напряжение двух точек A и B составляет 22 мВ. В это время статический ток I = 22 мВ/0,22 р сопротивление составляет 100 мА; если ваш теплоотвод достаточно большой, это может увеличить ток тишины. В общем, звуковые эффекты 100 мА-300 мА лучшие.

Особенности:

1. Используйте Оригинальные Toshiba A1943/C5200 и 2SA1930/2SC5171.

2. Соединительный конденсатор принимает WIMA верхний конденсатор 1 мкФ, а основная цепь электролитического конденсатора сигнала принимает импортный конденсатор Panasonic.

3. Пятикольцевые металлические резисторы используются для сопротивления. В основной цепи используются пятикольцевые Металлические пленочные резисторы с точностью ± 1% для обеспечения хорошего соотношения сигнал/шум.

4. Печатная плата принимает двухсторонний лист толщиной 1,6 мм, толщина меди 2,0 унций, и весь процесс распыления олова для обеспечения хорошей проходной производительности тока.

5. самой большой особенностью этой платы является использование современной расширенной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и защиту выхода постоянного тока, делая ваши колонки более безопасными.

6. Плата усилителя мощности работает стабильно и надежно, с высокой выходной мощностью; сильное трехмерное чувство, стабильная низкая частота и сильная, и отличное отношение сигнал-шум

Упаковочный лист:

Комплект из 2 предметов
