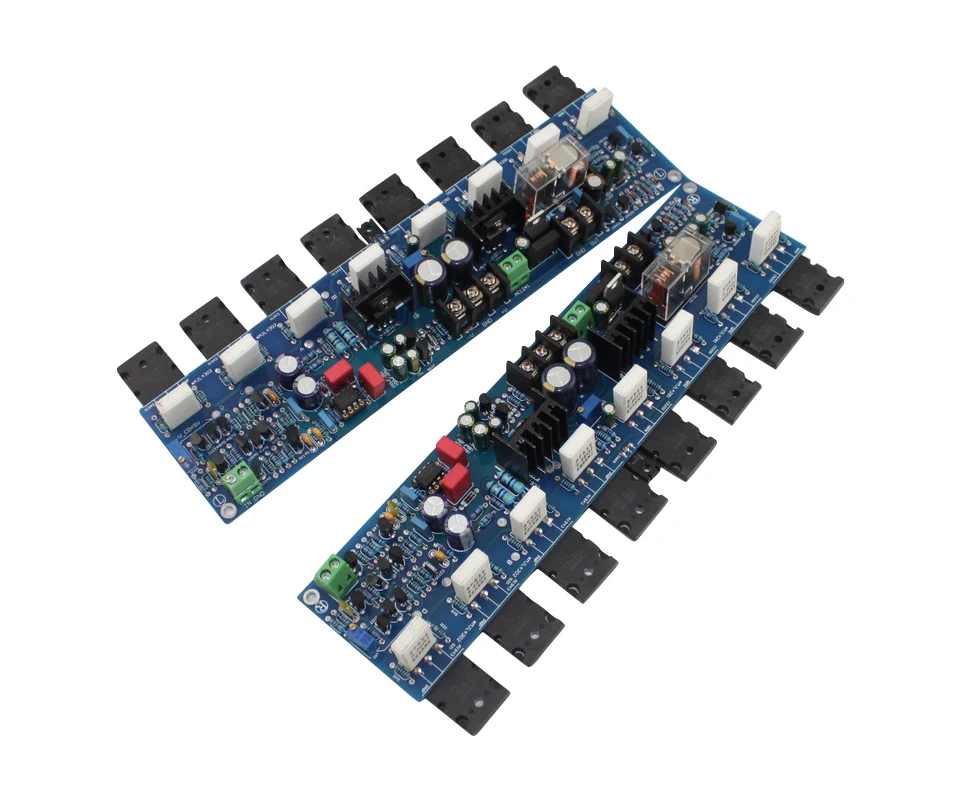

AIYIMA 1 пара E405 усилитель мощности аудио Плата 90 Вт класса A усилитель звука A1943/C5200 2SA1930/2SC5171 эталонный Accuphase

1. Используйте оригинальный T-oshabaA1943/C5200 и 2SA1930/2SC5171.

2. Межступенчатый Соединительный конденсатор использует WIMA топовый конденсатор 1 мкФ, и основная цепь электролитического конденсатора сигнала принимает импортированное фирменное наименование Panasonic для обеспечения сильной непрерывной поддержки питания.

3. В резисторе используются пятикольцевые металлические резисторы, а в основной цепи используются пятикольцевые Металлические пленочные резисторы с точностью ± 1% для обеспечения хорошего соотношения сигнал/шум для всей машины.

4. Печатная плата принимает двухсторонний лист толщиной 1,6 мм, толщина меди 2,0 унций, и весь процесс распыления олова для обеспечения хорошей проходной производительности больших и малых токов. Лучшее качество печатной платы.

5. самой большой особенностью этой платы является использование современной расширенной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и защиту выхода постоянного тока, делая ваши колонки более безопасными.

6. Схема подключения всей печатной платы является достаточно строгой и разумной, и общая схема PCB использует небольшое заземление. Плата усилителя мощности работает стабильно и надежно с высокой выходной мощностью; звук красивый и круглый, а звуковое поле широкое. Сильное трехмерное чувство, стабильная и твердая низкая частота, отличное соотношение сигнал/шум, широкий динамический диапазон; четкие детали, отличный переходный отклик, все виды музыки могут быть обработаны свободно, и он имеет очень хорошую производительность в домашней среде воспроизведения.

Основные параметры:

1. Мощность питания: постоянный ток +-(35 V-55 V),Рекомендуется постоянный ток +-45 в

2. Мощность: 300 Вт (полное гармоническое искажение THD + N <0.1%), DC +-45 В, 4 евро

3. Класс A 90 Вт, нагрузка 4 Ом

4. Сопротивление динамика: 4-8 Ом

5. Размер печатной платы: 59*236 мм

6. Сначала Отрегулируйте дифференциальный входной ток на 2 мА: Отрегулируйте регулируемый резистор VR1 (500R) так, чтобы напряжение в двух точках C и D-1,5-2 в (то есть напряжение через R9 (1 K) резистор); входной дифференциальный ток составляет 1,5-2 мА, это значение является лучшим звуком Качество

7. большой ламповый ток quiescent составляет 100 мА: Отрегулируйте регулируемый резистор VR2 (1 K) так, что напряжение двух точек A и B составляет 22 мВ, в это время, статический ток I = 22MV/0.22R сопротивление 100MA; если теплоотвод клиента достаточно большой, увеличивая Статический ток, Как правило, 100 мА-300 мА-лучший звуковой эффект.
