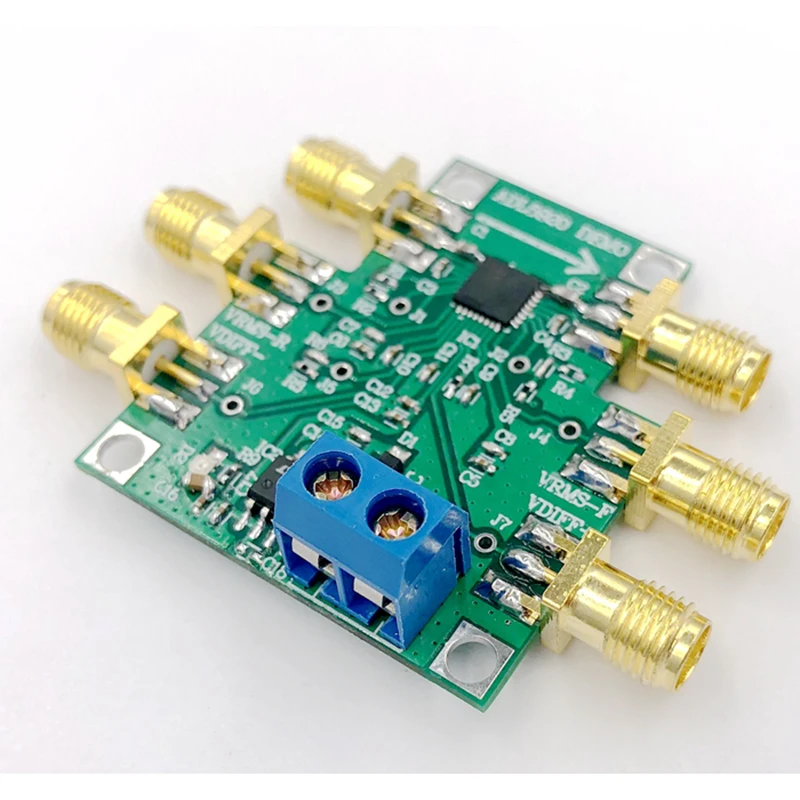

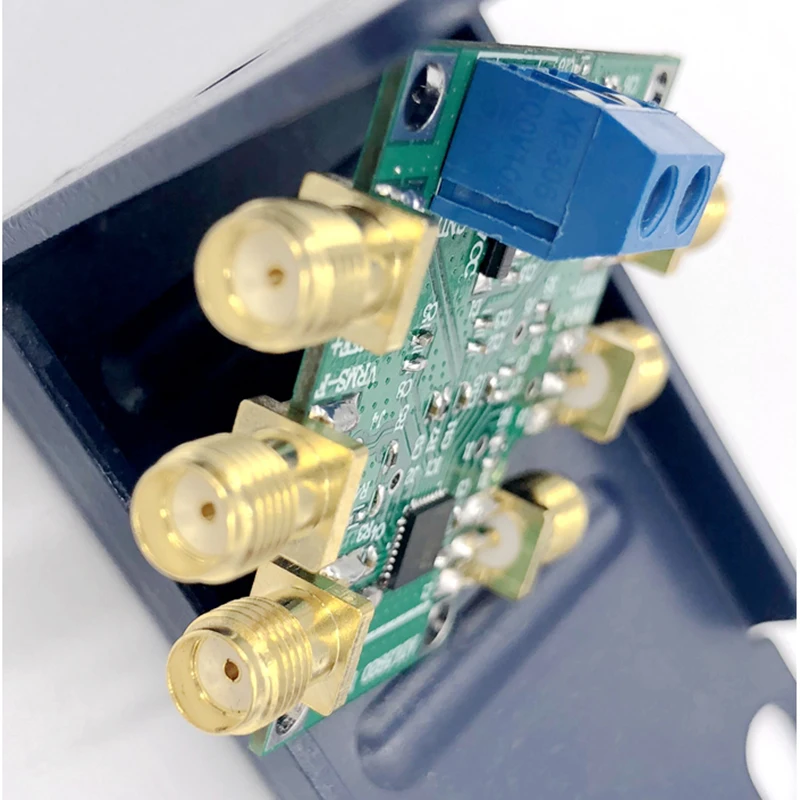

ADL5920 9 кГц до 7 ГГц двунаправленный RMS и VSWR модуль Обнаружения Детектора

Описание

Модуль обучающее видео

Ссылка: https://pan.baidu.com/s/1wQx6xBug0-kMqsGvYJlVEw

Добыча Код: g8ub

Модуль основные параметры

Диапазон рабочих частот: от 9 кГц до 7 ГГц;

Размер: 3,5 см * 4 см (без выступающей SMA);

Источник питания: + 7-+ 10 в (модуль имеет чип LDO, регулятор напряжения получает 5 В для питания чипа)

Резервный 6 интерфейсов SMA, только ВЧ-вход, ВЧ-выход, мощность вперед, обратная мощность, дифференциальная + Мощность, дифференциальная-мощность.

Многофункциональный чип Особенности

1. Широкополосное соответствие 9 кГц до 7 ГГц

2. Измерение прямой и обратной мощности и возвратных потерь

3. Входной Диапазон 49 дБ ±1. 0 дБ, минимальный входной уровень & минус; 19 дБм, ±1. 0 dBdB при 1 ГГц линейном rms (чувствительный к гребню фактор) выход

4. Потеря вставки: 1,1 дБ при 1 ГГц и 1,9 дБ при 6 ГГц

5, входные и выходные Возвратные потери и VSWR

1 ГГц: 22 дБ/1,16: 1

3 ГГц: 14 дБ/1,5: 1

6 ГГц: 12 дБ/1,7: 1

6. Выход IP3: 70,5 дБм при 1 ГГц

7, направленность

20 дБ при 1 ГГц

13 дБ при 3 ГГц

5 дБ при 6 ГГц

8, Максимальная входная мощность

9. Открытый или коротковатый клеммный электрод 30 дБм

10, соответствующий клеммный электрод 33 дБм

Многофункциональный чип применение

1. Широкополосное онлайн Измерение мощности и возвратных потерь

2. Контроль мощности передачи и автоматический контроль уровня в беспроводных передатчиках, генераторах сигналов, анализаторах сети и тестерах беспроводной связи

3. Мониторинг состояния модулей системы, кабелей и разъемов

ADL5920 является ультра-широкополосным двунаправленным детектором, который измеряет и вперед и назад уровни мощности rms и Возвратные потери в одном сигнальном пути.

Передняя и обратная мощность, проходящая через интегрированный двунаправленный мост, будет измеряться с помощью двух линейных rms-детекторов на 50 дБ. Выходное напряжение детектора, указанное на контактах VRMSF и VRMSR, пропорционально прямой и отраженной мощности (в дБм). Третий дифференциальный выход генерирует напряжение, пропорциональное возвратной потере (отражательная способность, в дБ), что тесно связано с коэффициентом напряжения стоящей волны (VSWR). Общий уровень режима этого выхода может быть изменен внешне с помощью разъема VOCM.

Первичная линия передачи двунаправленного моста от RFIN до RFOUT (и обратно) является соединенной линией постоянного тока, которая позволяет небольшому количеству тока смещения постоянного тока течь через мост. Когда постоянный ток соединен с источником и нагрузкой, положительные и отрицательные контакты питания ADL5920 должны быть привязаны к + 5 В и & минус; 2,5 в, соответственно (относительно напряжения постоянного тока на RFIN и RFOUT). Внутренняя схема детектора также соединена постоянного тока с двунаправленным мостом для поддержки измерений до 9 кГц.

Для открытых и коротких терминалов Максимальный входной сигнал на каждом РЧ-порте (RFIN и RFOOUT) составляет 30 дБм, а соответствующий клеммный электрод-33 дБм.

ADL5920 потребляет 160 мА от питания 5 В и имеет режим отключения низкой мощности, управляемый PWDN/TADJS pin.

Посылка список:

1 шт.
