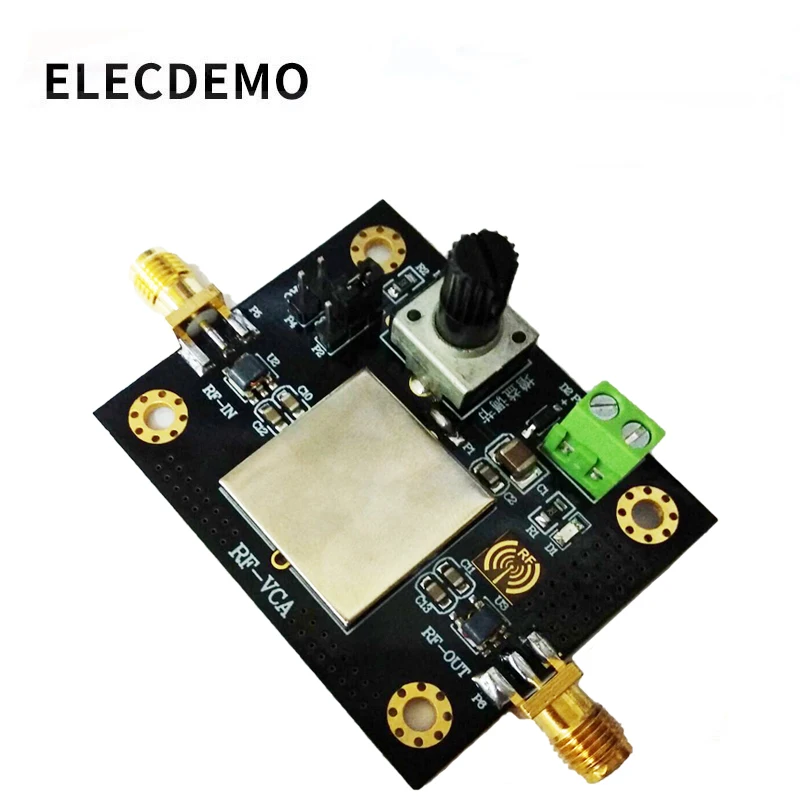

ADL5330 модуль широкополосного напряжения с переменным усилением модуль усилителя 20dB усиление высокая линейная выходная мощность функция демонстрационная плата

Описание

Основные характеристики:

ADL5330-это высокопроизводительный управляемый напряжением переменный усилитель усиления (VGA)/аттенюатор, подходящий для приложений с частотами до 3 ГГц.

Сбалансированное соединение пути сигнала минимизирует искажения и уменьшает ложный риск передачи сигнала, вызванный паразитной связью при низком коэффициенте усиления и высокой частоте. Несмотря на то, что рекомендуется балансировать операции между источником и нагрузкой, односторонние входы могут быть внутри преобразованы в дифференциальные формы. Балунная муфта используется как для входа, так и для выхода.

Параметры:

Напряжение питания: + 5 В постоянного тока (стандартное значение тока 220 мА Максимальное усиление на выходе)

Рабочая частота: 10-3000 МГц

Входное и Выходное сопротивление: 50 Ом

Максимальная амплитуда выхода: 22 дБм

Переменный диапазон усиления: от-34 дБ до 22 дБ

Диапазон управляемого напряжения (DC0-1.4V) может управляться с помощью бортового потенциометра или запрограммирован DA.

Размер модуля: 50 мм * 40 мм

Чип характеристики:

Усилитель контроля напряжения/аттенюатор

Высокая линейность: OlIP331dBm (900 МГц)

50Q Входное и выходное сопротивление

База выходного шума:-150 дБм/Гц (900 МГц)

Односторонний или дифференциальный режим работы

Широкий диапазон контроля усиления: от-34 дБ до + 22 дБ (900 МГц)

Рабочая частота: от 10 МГц до 3 ГГц

Линейная функция управления коэффициентом усиления дБ, 20 мВ/дБ

Оптимизация для контроля выходной мощности

Один источник питания: от 4,75 в до 5,25 в

Примечание: Вышеуказанные функции используются только в качестве выбора пользователя и не эквивалентны функциям модуля.

Посылка включает в себя:

Модуль * 1

Схема PDF * 1: пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию о модуле вашемуПочтовый ящик.
