Наши shopAD8367-VCAExcellent индикаторы, подходящие для усиления, 300 mhzвнутреннего усиления сигнала, отличные в полосе плоскостности с высоким коэффициентом усиления. все модули в нашем магазине тестируются перед поставкой, вы можете сделать это своими руками, это также одна из самых больших характеристик нашего магазина, аналоговые модули должны быть протестированы и отлажены рядом друг с другом, пожалуйста, сообщите об этом покупателям.
Тестовые индексы плоскостности развертки следующие: (Входное power-20dBm 50 Ohmic Входное выходное соответствие полосы развертки 300 МГц)
| 10 МГц | 50 МГц | 100 МГц | 150 МГц | 200 МГц | 250 МГц | 300 МГц | |
| Gain32dB | 31.11dB | 31.11dB | 31.58dB | 31.81dB | 31.81dB | 31.16dB | 28.6dB |
| Gain20dB | 19.65dB | 19.83dB | 20.25dB | 20.31dB | 20.07dB | 20.01dB | 20.04dB |
| Gain10dB | 9.85dB | 9.78dB | 10.55dB | 10.60dB | 10.23dB | 10.04dB | 10.02dB |
| Наши shopvca8637 хорошие высокочастотные характеристики, отличная плоскость полосы, эффективное подавление на плате самовозбуждения с помощью схемы компоновки, напряжение управления at0-1,2 в, низкая полоса усиления может быть достигается 500 МГц. | |||||||
Есть картинка, есть истина, диаграмма частотной развертки спектрометра выглядит следующим образом:
Вход power-20dBm, test32dB 20dB 10 dBTest диаграммы на коэффициент усиления антенны: это действительно плоский экран браслета меньше than1.5dB
32 dBGain кривая при:

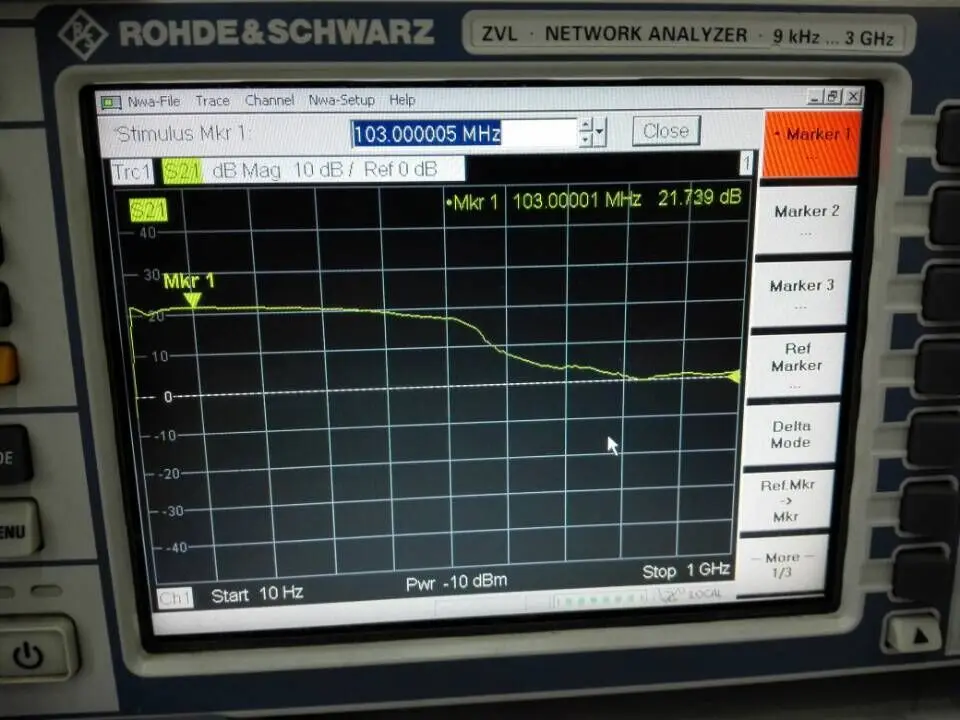

20 dBGain кривая при:
10 dBGain кривая при:

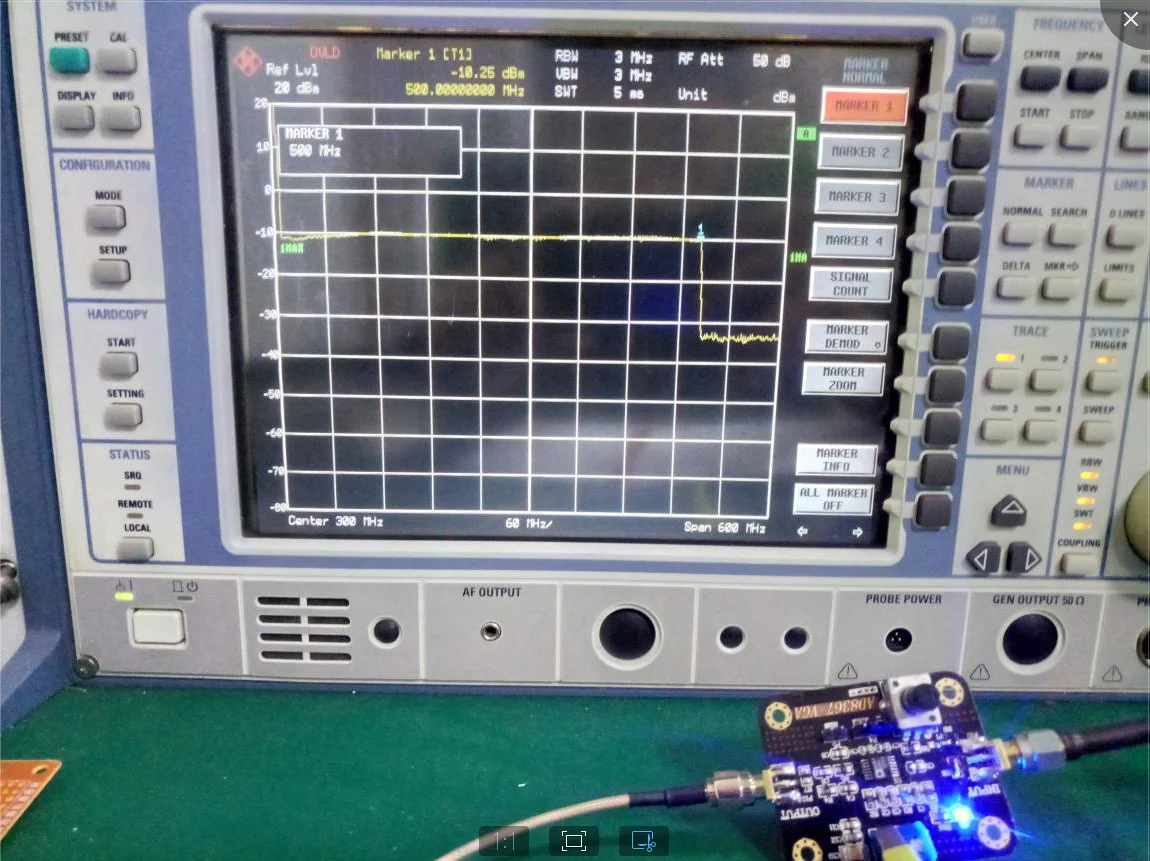

При небольшом усилении, широкополосный тест: 500 MHzFlatness ширины ремня
AD8367Maximum gain42dBIt's также достижимо, анализатор спектра небольшой сигнал тест максимального усиления :( Входная мощность:-40 дБ)
(Примечания: becausead8367это само-возбудитель vcachip, поэтому в фактическом процессе использования, из-за влияния емкости и сопротивления допуска и макета плиты, и т. Д., ad8367 над или nearVCAMaximum контроль напряжения 1,2 Вит легко произвести самовозбуждение феномена, невозможно увидеть основной Частотный сигнал с осциллографом, его можно увидеть только с помощью векторного сетевого анализатора и анализатора спектра 8367максимальное усиление 42 дБ.)

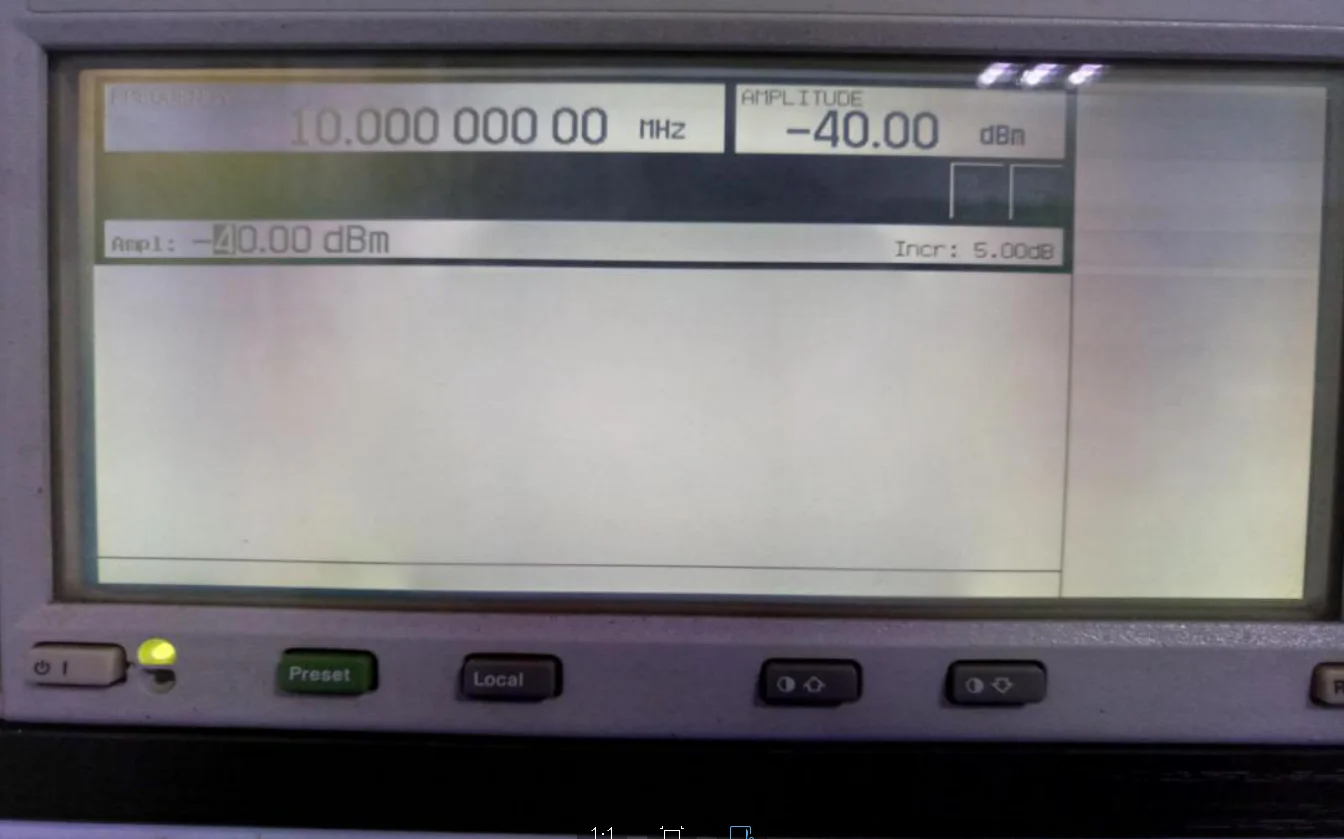

Вход сигнала:
Выходной сигнал: 10 МГц-1,93 дБм коэффициент усиления: 40 дБ

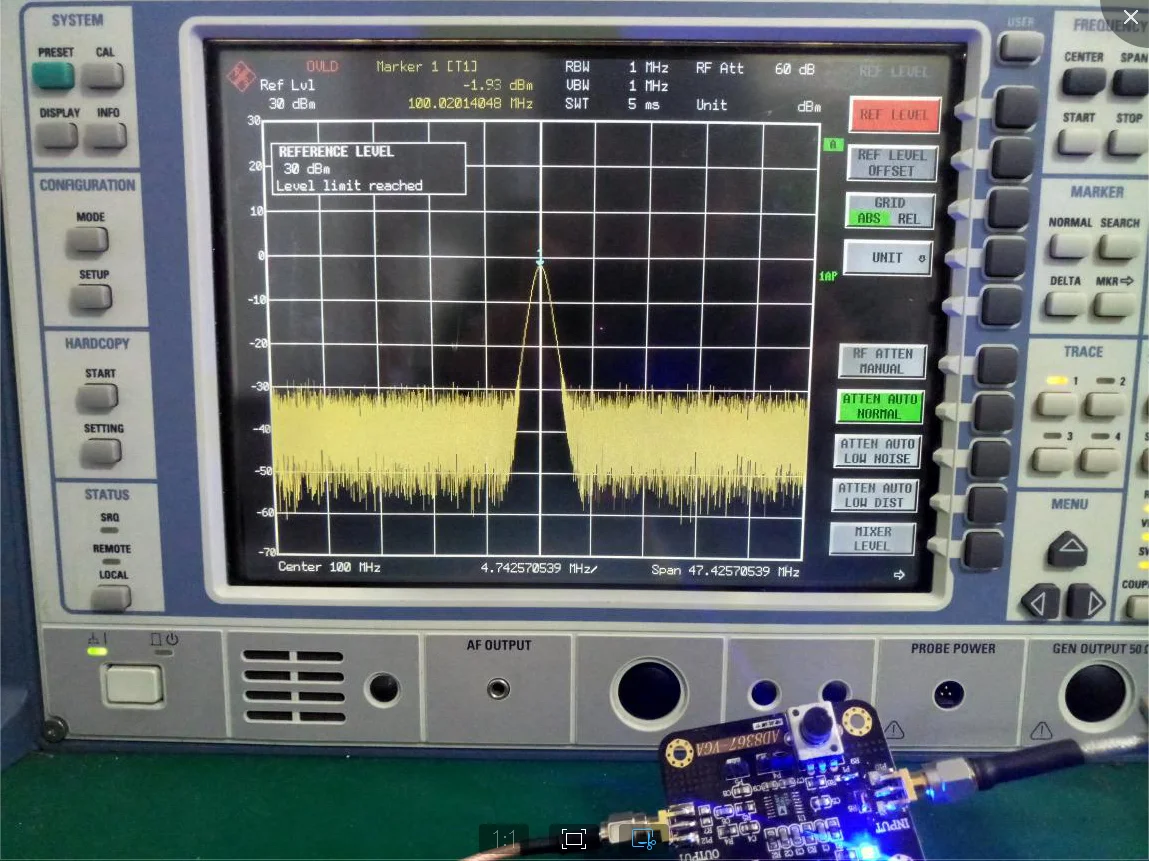

Выходной сигнал: 100 МГц-1,93 дБм коэффициент усиления: 40 дБ

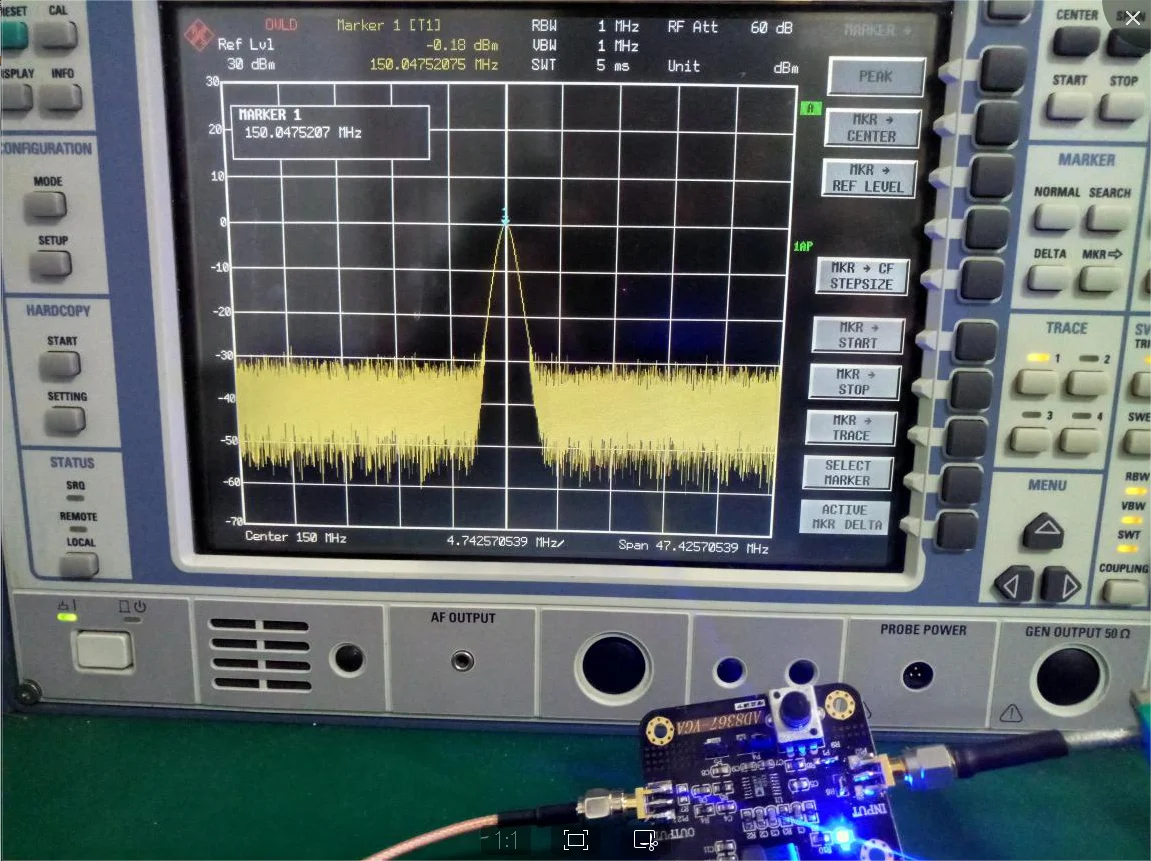

Выходной сигнал: 150 МГц-дБм коэффициент усиления: 41 дБ
Выходной сигнал: 200 МГц-дБм коэффициент усиления: 40 дБ

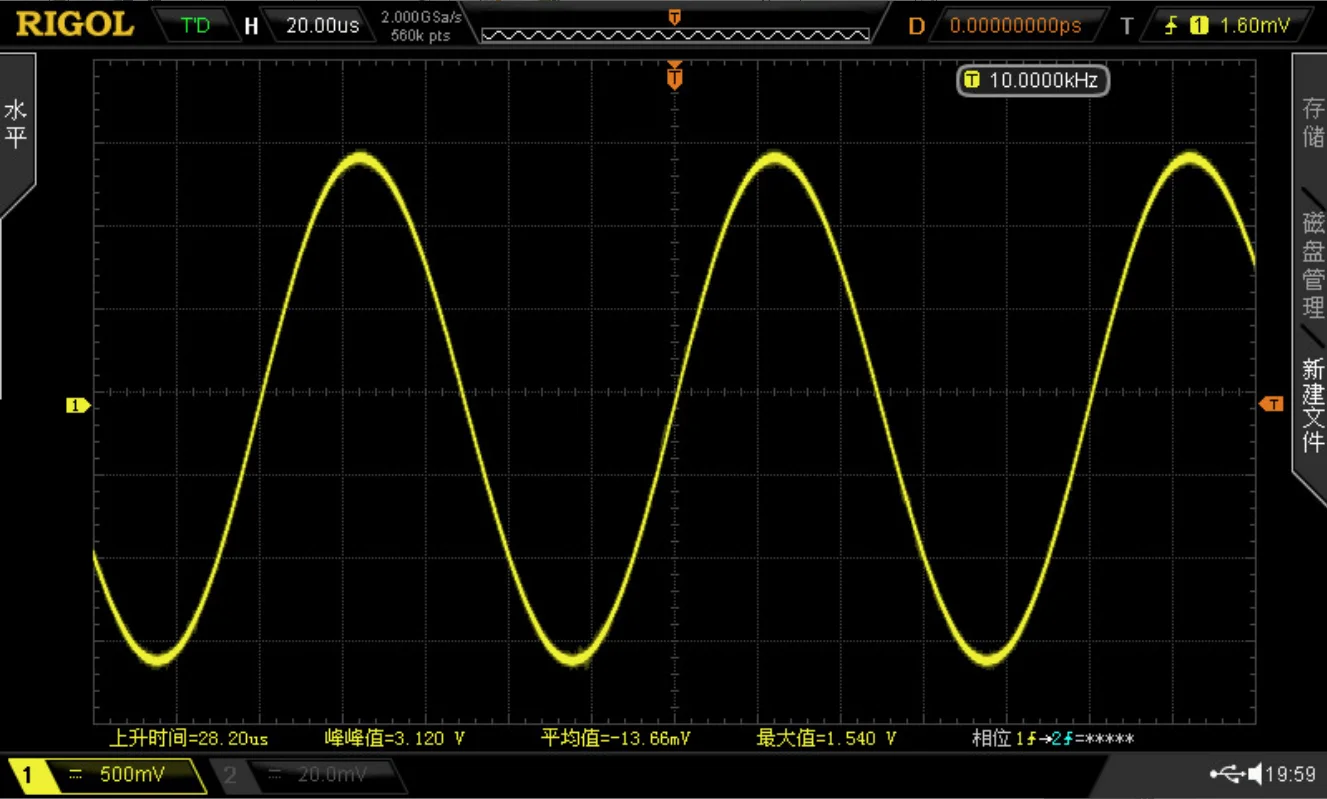

Таблица тестов осциллографа:
