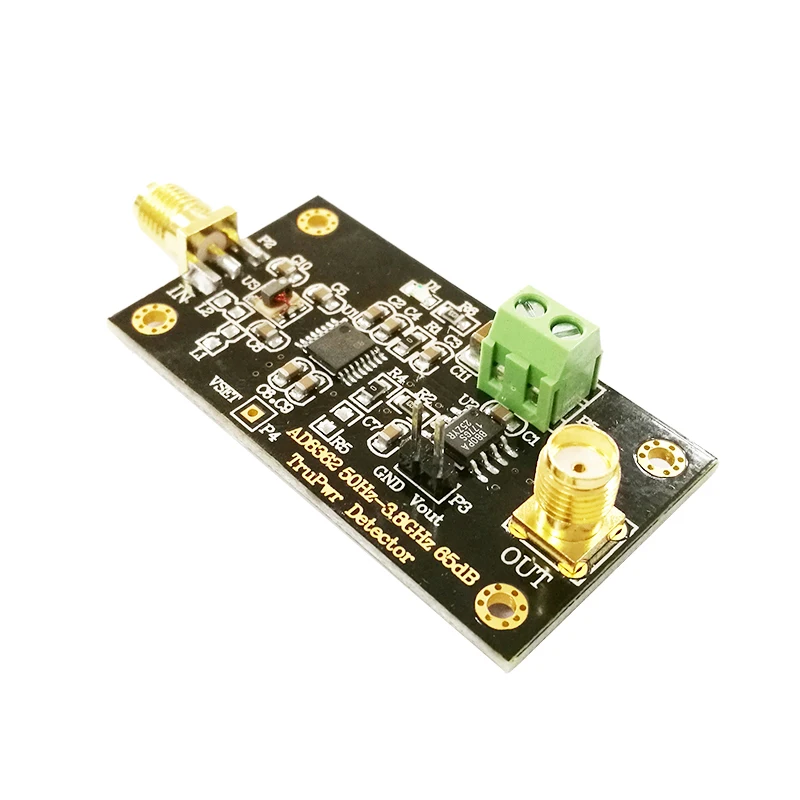

Ad8362 модуль до 3,8 ГГц радиочастотный Радиочастотный детектор мощности среднеквадратический детектор линейный дБ выходной функция демонстрационная плата

Ad8362 модуль до 3,8 ГГц радиочастотный Радиочастотный детектор мощности среднеквадратический детектор линейный дБ выходной функция демонстрационная плата

AD8362 является истинным rms-реагирующим детектором мощности, который имеет диапазон измерения 65 дБ. Предназначен для использования в различных высокочастотных системах связи и в инструментах, требующих точной реакции на мощность сигнала. Он прост в использовании, требуя только одного питания 5 В и нескольких конденсаторов.
Он работает от произвольно низких частот до более 3,8 ГГц и принимает входы от −52 дБм до + 8 дБм с гребными коэффициентами, которые характерны для квадратурной амплитудной модуляции (QAM) и схемы модуляции ортогонального деления частоты (OFDM).
AD8362 имеет энергопотребление 1,3 мВт при питании от логики высокой, приложенной к PWDN pin. Он включается
В пределах около 20 мкс до номинального рабочего тока 20 мА при 25 градусах Цельсия. В AD8362 поставляется в 16-выводный TSSOP для работы в диапазоне температур от −40 Цельсия до + 85 градусов Цельсия.
Максимальная мощность на канал: без мощности
Основные характеристики:
AD8362 истинный квадратный корень детектор мощности
Результаты обнаружения не зависят от формы сигнала
Может обнаруживать Мощность РЧ сложного модуляционного сигнала, включая CDMA, W-CDMA, 8PSK, QAM и OFDM
Подходит для IS95, CD-MA2000, 3GPP, GSM/EDGE, MMDS и других широкополосных входных устройств
Диапазон напряжения питания: 5 В
Чип Особенности:
Полная, полностью откалиброванная система измерения/контроля
Точное преобразование rms-to-dc от 50 Гц до 3,8 ГГц
Входной Динамический диапазон более 65 дБ: −52 дБм до + 8 дБм в 50 Ом
Независимо от формы волны и модуляции, например
GSM/CDMA/TDMA
Линейный выход в децибелах, масштабируемый 50 мВ/дБ
Допустимая погрешность соответствия: 0,5 дБ
Стабильная температура и питание всех функций
Работает от 4,5 в до 5,5 В при 24 мА
Мощность до 1,3 МВт
Область применения:
Усилитель мощности линеаризация/петли управления
Передатчик регуляторы мощности
Индикация усиления сигнала передатчика (TSSI)
Радиочастотное (RF) Оборудование
Цвет: черный
Материал: металл + Поликарбонат
Размер: 50 мм * 28 мм
Посылка в комплект входит:
1 * AD8362 модуль детектора мощности
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
