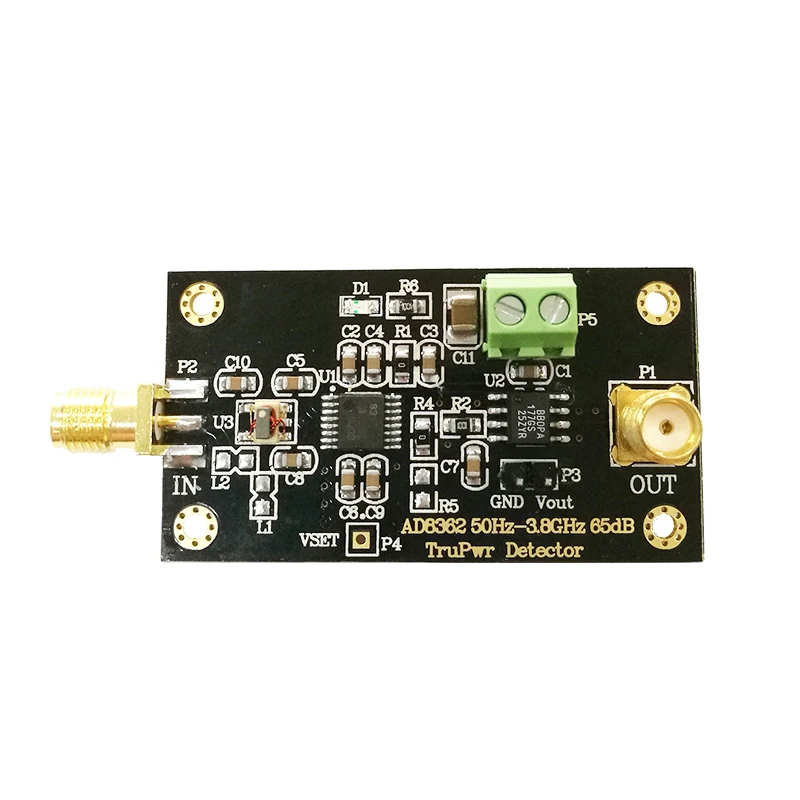

Ad8362 модуль до 3,8 ГГц Радиочастотный детектор обнаружения мощности среднеквадратический детектор линейный выход дБ функция демонстрационная плата

The AD8362 is a true rms-responding power detector that has a 65 dB measurement range. It is intended for use in a variety of high frequency communication systems and in instrumentation requiring an accurate response to signal power. It is easy to use, requiring only a single supply of 5 V and a few capacitors.
It operates from arbitrarily low frequencies to over 3.8 GHz and accepts inputs from −52 dBm to +8 dBm with crest factors that are typical of quadrature amplitude modulation (QAM) and orthogonal frequency division multiplexing (OFDM) modulation schemes.
The AD8362 has a 1.3 mW power consumption when powered down by a logic high applied to the PWDN pin. It powers up
within about 20 μs to its nominal operating current of 20 mA at 25 Celsius. The AD8362 is supplied in a 16-lead TSSOP for operation over the temperature range of −40 Celsius to +85 Celsius.
Maximum Power Per Channel: NO POWER
Highlights:
AD8362 true square root power detector
The detection results are independent of the signal waveform
Can detect RF power of complex modulation signal including CDMA, W-CDMA, 8PSK, QAM and OFDM
Suitable for IS95, CD-MA2000, 3GPP, GSM/EDGE, MMDS and other broadband input devices
Supply Voltage Range: 5V
Chip Features:
Complete, fully calibrated measurement/control system
Accurate rms-to-dc conversion from 50 Hz to 3.8 GHz
Input dynamic range of more than the 65 dB: −52 dBm to +8 dBm in 50 ohm
Waveform and modulation independent, such as
GSM/CDMA/TDMA
Linear-in-decibels output, scaled 50 mV/dB
Law conformance error of 0.5 dB
All functions temperature and supply stable
Operates from 4.5 V to 5.5 V at 24 mA
Power-down capability to 1.3 mW
Applications:
Power amplifier linearization/control loops
Transmitter power controls
Transmitter signal strengthindication (TSSI)
Radio frequency (RF) instrumentation
colour:black
Material:Metal +pc
size:50mm * 28mm
Package Contents:
1* AD8362 response power detector module
Only the above package content, other products are not included.
Note: Light shooting and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3cm.
