Этот модуль имеет отличную производительность измерения амплитуды и фазы. Он может достичь высокой точности измерения на измерении амплитудной разницы двухбитных сигналов. В измерении разности фаз, в пределах 0-180 градусов раньше, это эффект модуля 1 мВ шаг на градус, поэтому этот модуль больше подходит для разработки и тестирования.
1. Коэффициент усиления и разность фаз двух входных сигналов могут быть измерены от низкой частоты до 2,7 ГГц. AD8302 не только подходит для измерения усиления и разности фаз усилителей, миксеров и других схем, но также подходит для тестирования беспроводных основных станций и испытательного оборудования.
2.При измерении усиления динамический диапазон двух входных сигналов составляет ± 30 дБ, а чувствительность выходного уровня составляет 30 mVdB. Погрешность менее 0,5 дБ. Выходное напряжение, соответствующее-30 дБ, составляет 30 мВ, а выходное напряжение, соответствующее + 30 дБ, составляет 1,8 в. Выходной ток составляет 8 мА, а коэффициент конверсии-25 В/МКС.
3. Коэффициент коэффициента точного измерения амплитуды составляет 30 mVdB.
4. точное типичное значение составляет менее 0,5 дБ; (диапазон разности фаз, измеренный AD8302, составляет 0 ° ~ 180 °, соответствующий диапазон выходного напряжения-0 ~ 1,8 в, чувствительность выходного напряжения составляет 10 мВ/(°), а погрешность измерения составляет менее 0,5 °). Выходное напряжение составляет 1,8 в при разнице фаз (p = 0). Выходное напряжение-30 мВ, а выходной ток-8 мА, когда p = 180 градусов. Скорость конверсии фазового выхода составляет 30 МГц, а время отклика 40ns ~ 500ns (в зависимости от измеряемой разности фаз);.
5. Пропорциональный коэффициент точного измерения фазы составляет 10 мВ/(°).
6. Точное типичное значение составляет менее 1 градуса.
7. Устройство работает тремя способами: измерение, контроль и сравнение уровня.
8. Со стабильным отклонением напряжения 1,8 в;
9. Отклик пропускной способности видео составляет 30 МГц.
10. Используйте 2,7 V ~ 5,5 V Одиночный источник питания.
11. Внутренняя структура AD8302 в основном включает в себя два точно подобранных демодуляемых широкополосных логарифмические усилители, широкополосный фазовый детектор типа мультипликатора, три аддера (), набор выходных усилителей, схемы смещения и опорные буферы напряжения. Входной сигнал может быть либо односторонним сигналом, либо дифференциальным сигналом.

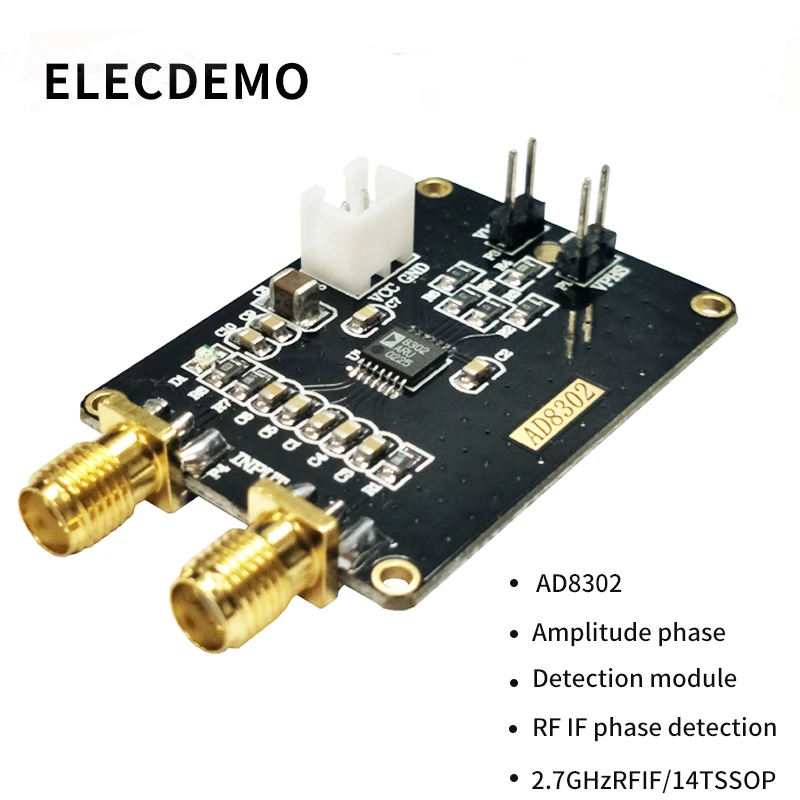

[Наименование]: модуль амплитудного и фазового обнаружения AD8302
[Размер]: 42 мм X 30,5 мм
[Диапазон напряжения электропитания]: 5 В
Детали:
1. Усиление/потеря и фаза могут быть измерены отдельно
2. Рабочая частота от низкой частоты до 27 ГГц
3. Двухканальный логарифмический усилитель с интегрированным фазовым детектором
4. Диапазон измерения усиления: от-30 до + 30 дБ
5. Диапазон измерения фазы
6, 0 до 180 градусов
7. Интегрированный источник опорного напряжения и цепь выходного напряжения
От 8,27 до 5,5 В одиночный источник питания
Посылка включает в себя:
Модуль * 1
Схема PDF * 1: пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию на ваш почтовый ящик
Детали:
AD8302 содержит два точно подобранных широкополосных логарифмические усилители.
Широкополосный фазовый детектор, точный исходный источник 1,8 в, аналоговая Калибровочная цепь и интерфейсная цепь могут одновременно измерять коэффициент усиления (или амплитудное соотношение) и разность фаз между двумя входными сигналами в частотном диапазонеОт низкой частоты до 2,7 ГГц.Поскольку устройство интегрирует Два точно подобранных логарифмические усилители, температурный дрейф может быть минимизирован.
AD8302 может не только измерять усиление и разность фаз усилителей, миксеров и других схем, но также особенно подходит для обнаружения беспроводных основных станций и испытательного оборудования. При измерении усиления динамический диапазон двухВходные сигналы ± 30 дБ,И чувствительностиВыходной уровень 30 mVdB.Погрешность менее 0,5 дБ. Выходное напряжение, соответствующее-30 дБ, составляет 30 мВ, в то время как выходное напряжение, соответствующее + 30 дБ, составляет 1,8 в. Выходной ток составляет 8 мА, а коэффициент конверсии-25 VuS. Диапазон измерения разности фаз 0 ~ 180, а соответствующий диапазон выходного напряжения 0 V ~ 1,8 V. чувствительность выходного напряжения составляет 10 мВ/градусов, а погрешность измерения составляет менее 0,5. Выходное напряжение составляет 180 в, когда разность фаз p = 0 и 30 МВ и 8 мА, когда p =. Фазовый выход имеет скорость конверсии 30 МГц и время отклика от 40 нс до 500 НС (в зависимости от измеренной разности фаз).
AD8302 также имеет три режима работы:Режим измерения фазы, режим компаратора входного уровня и режим контроллера фазы.Контроллер фазы может быть сконструирован с помощью режима управления фазой. Небольшая пропускная способность конверта сигналов коэффициента усиления и разности фаз составляет 30 МГц (MFLT конец открытой цепи). Внешний конденсатор фильтра может уменьшить пропускную способность. Для системы измерения разности фаз с характерным импедансом 50 _ уровень входной мощности колеблется от-60 дБм до 0 дБм.
