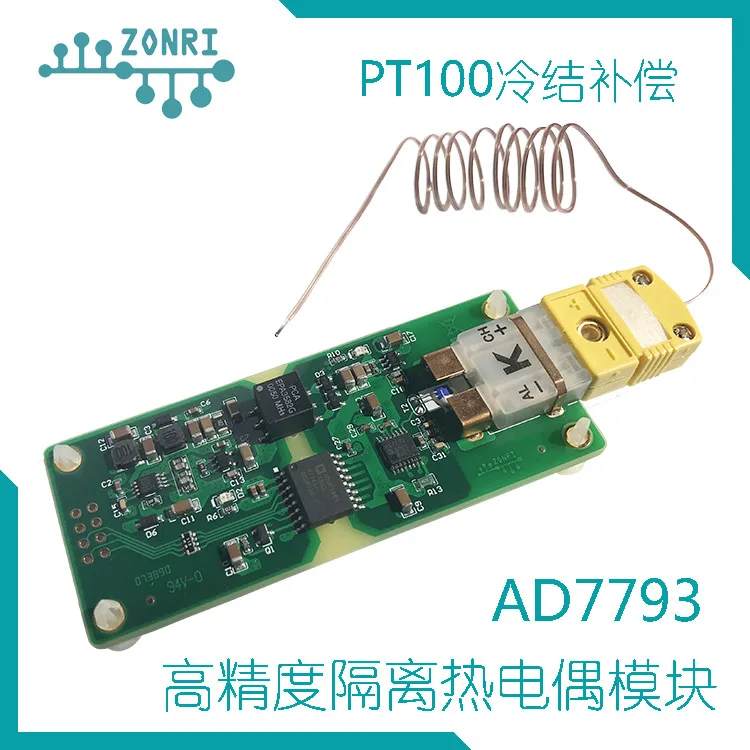

Ad7793 Высокоточный изолированный модуль измерения температуры термопары типа K PT100 Компенсация холодного соединения

Описание

Ad7793 Высокоточный изолированный модуль измерения температуры термопары типа K PT100 Компенсация холодного соединения

Быть на основе onAD7793Complete системы измерения температуры, быть на основе onADI cn0206_cnрекомендуемые документы.

UsePT100As Компенсация холодного соединения, 4 layerPCBCross даже температурная проводка.

Поддержка широкого напряжения питания: 3-9VDC, 3,3 V Типичный ток для питания is19mA, 5 V Типичный ток для питания is12mA.

SPIInterface, поддержка мультиканальных приложений.

32 максимальный диапазон измерения теплового импульса при двойном Gain36.5625mV, соответствует шкале термопары is881 по Цельсию.

16 максимальный диапазон измерения теплового импульса при двойном Gain73.125mV, покрывает весь диапазон измерения термопары.

Минимальная изоляция voltage2500VDC.

Чип изоляции сигнала isADUM1401

Предоставьте справочную программа Simulation SPI (STM32F10X)

Вопрос: какое Температурное разрешение?

Ответ: Разрешение температуры приближение градусов, типичный шум составляет градусов (то есть в герметичной постоянной температурной среде, амплитуда скачка данных температуры считывается, когда температура стабильна и нет цифрового фильтра градусов, термопара подвержена воздействию воздуха, потому что поток воздуха легко bring.0.2Beating выше градусов)

Вопрос: Как преобразовать термоэлектрический ЭМП считываемой термопары в значение температуры?

Ответ: В целом, метод смотровой таблицы или сегментного фитинга используется для нелинейного преобразования "термоэлектрического потенциала-температуры" в температуру.
