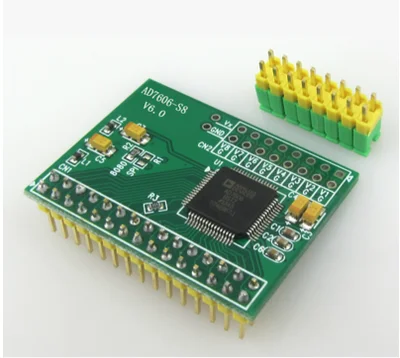

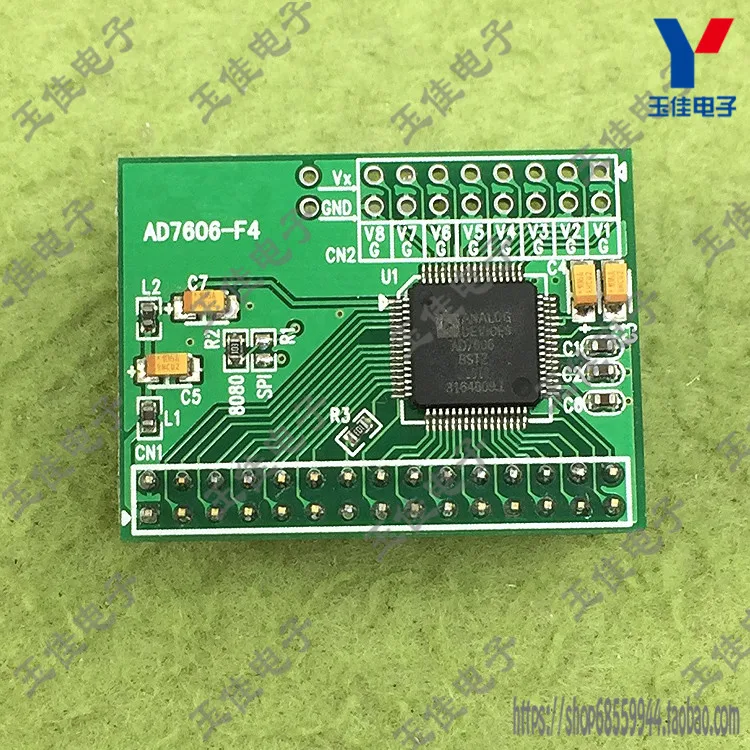

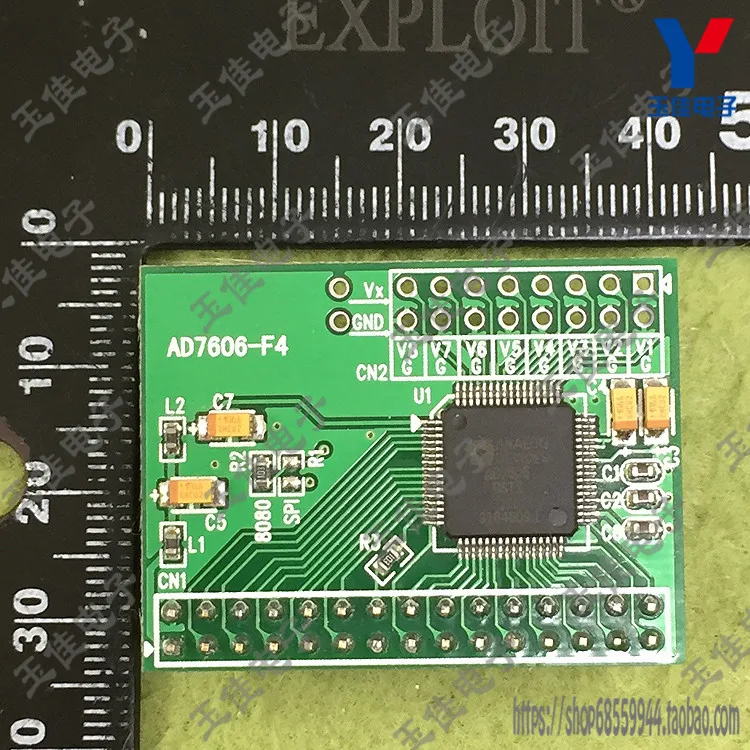

\AD7606 модуль сбора данных 16 позиционаadc 8 Частота выборки синхронизации дорог 200khz
\ \
\
\
\
\
\
\
\
\
\
\
\
\ \
\
Описание продукта:
\ \
1 、 UseAD7606 High-precision16positionADCchip
\ \
2. 8 аналоговый вход 。 impedance1MOhm 【【не требуется отрицательный источник питания, не требуется фронтальный аналоговый операционный усилитель цепи, непосредственно подключен к выходу датчика 】
\ \
3. Положительный и отрицательный входной диапазон 5В, плюс или minus10V. Может пассивный контроль диапазона.
\ \
4. Разрешение мощности 16 позиции.
\ \
5. Максимальная частота выборки 200 кспс. Поддержка 8 вариантов настройки (может эффективно уменьшить дрожание)
\ \
6. Встроенный Бенчмарк
\ \
7 、 single5Vpower питания
\ \
8. SPI интерфейс or16Bit интерфейс шины 。 интерфейс IOThe уровень может be5Vor3.3V 。
\ \
\
\
Наш factoryad7606 модуль по умолчанию is8080 параллельный интерфейс 。
\ \
Если используется режим spiinterface, требуется модификация конфигурации R1 R2Resistance 。
\ \
Перемычка с параллельным режимом: R1 подвесная (не приклеивается), R2stick10Kresistance
\ \
Перемычка SPIInterface: R1 stick10Kresistance, R2 Suspended (не вставлять)
\ \
AD7606 конфигурация очень проста, он не имеет внутреннего регистра. Диапазон и параметры перенапряжения передаются через внешний контроль.
\ \
Частота дискретизации определяется byMCUorDSPPulse управление частотой
\ \
AD7606 должен использовать одиночный 5vисточник питания 。
\ \
AD7606 andMCUThe уровень интерфейса связи betweenVIOPin управления. Другими словами VIOMust быть подключен к блоку питания одночипового микрокомпьютера, может be3.3VIt также be5V.
\ \
【Module pin description】
\ \
OS2 OS2 OS2: Выберите режим перенапряжения для комбинированного состояния 。
\ \
000No оверсамплинг, максимальная 200kspsчастота дискретизации 。
\ \
001Express2Double над выборкой, то есть внутренний сбор hardware2Average образцов
\ \
010Express4Double над выборкой, то есть внутренний сбор hardware4Average образцов
\ \
011Express8Double над выборкой, то есть внутренний сбор hardware8Average образцов
\ \
100Express16Double над выборкой, то есть, внутренняя коллекция hardware16Average образцов
\ \
101Express32Double над выборкой, то есть внутренний сбор hardware32Average образцов
\ \
110Express64Double над выборкой, то есть внутренний сбор hardware64Average образцов
\ \
Более высокая скорость перенапряжения, время преобразования ADCLonger, чем ниже Максимальная частота выборки может быть получена.
\ \
CVA, CVB: пуско-обновленный контрольный сигнал. CVADecision1-4 прохода, CVBDecision5-8passageway.
\ \
2 сигнала могут быть шахматными в течение короткого времени. В общем, вы canCVA, CVBIn параллельны.
\ \
RAGE: выбор диапазона. 0 положительных и отрицательных 5В, 1 положительных и отрицательных 10В.
\ \
RD: чтение сигнала
\ \
RST: сброс сигнала
\ \
Занят: темно-синяя сигнала
\ \
CS: Выбор микросхемы
\ \
FRST: первая индикация сигналов образцов каналов
\ \
VIO: уровень интерфейса связи
\ \
DB0-DB15: шины данных
\ \
【Схема реализации программного обеспечения синхронизации 1 и схема 2 difference】
\ \
(1) Программа 1 может использоваться меньше. Линия busjoral, но когда другие сервисные программы прерывания или основные программы временно закрывают Глобальный прерывание, может привести к дрожанию toADCSlight в период преобразования.
\ \
(2) programme2 он может обеспечить стабильность сбора часов, потому что это isMCUHardware генерируется 。 но еще одна busjoral линия 。
\ \
\
\
\
Съемки к этому с пониманием:
\ \
\
\
\
