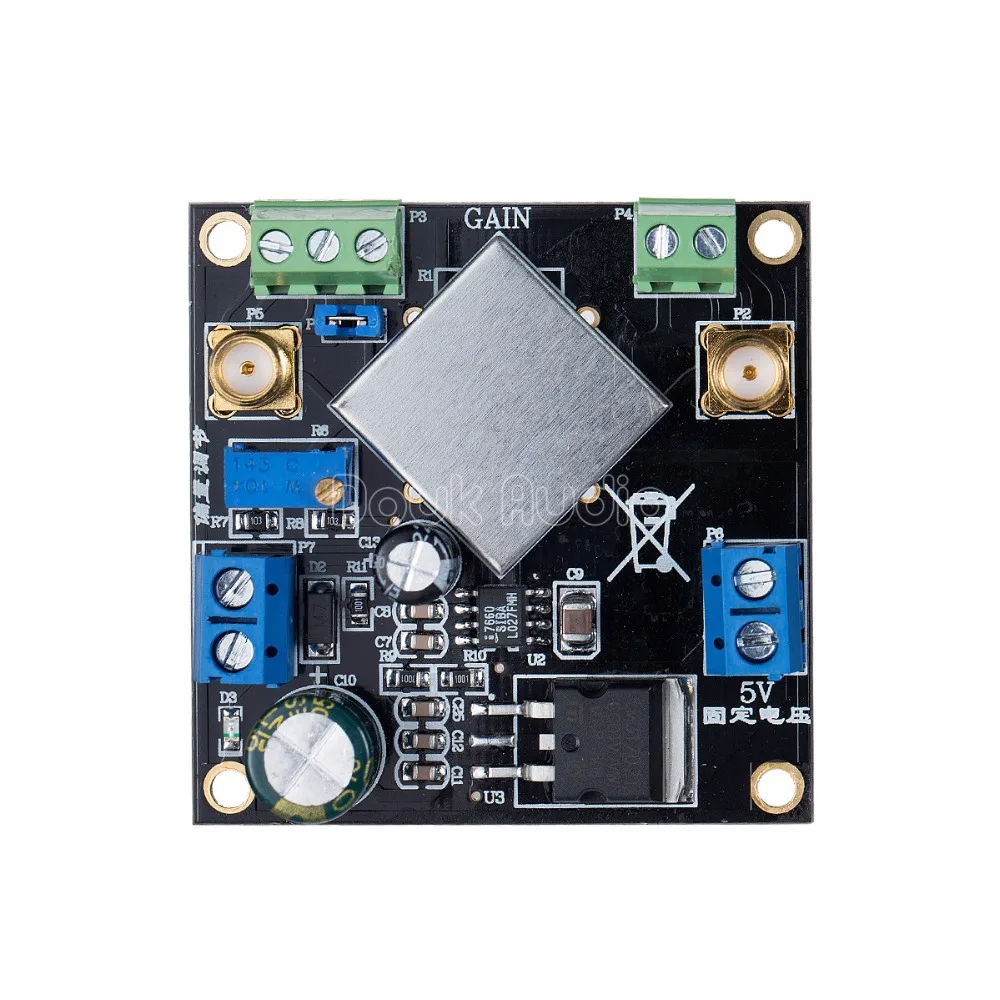

AD620 измерительный усилитель напряжения Модуль Одноконтурный/дифференциальный Кабан

Описание

Основные характеристики:

Недорогое высокоточное усиление инструмента Регулировка усиления только с одним внешним резистором Диапазон усиления: 1 ~ 10000 Усиление> 1000 Аккуратная компоновка и мини-размер Из высококачественных материалов Подходит для студенческого соревнования и развития персонального проекта

Особенности:

Прост в использовании Набор усиления с одним внешним резистором (Диапазон усиления от 1 до 10000) Источник питания широкого диапазона дистанция поездки (±2. 3В до ± 18 V) Более высокая производительность, чем 3 op amp IA дизайн В наличии в 8-выводных DIP и SOIC упаковка Низкая мощность, 1,3 мА Максимальный ток питания Отличная производительность постоянного тока (класс B) 50 мкВ Макс, входное напряжение сдвига 0,6 мкВ/°C Макс, входной Смещенный Дрифт 1,0 nA Макс, входной Смещенный ток 100 дБ мин общий режим отклонения (G = 10) Низкий уровень шума 9 nV/& radic; Hz @ 1 kHz, шум входного напряжения 0,28 мкВ p-p шум (0,1 Гц до 10 Гц) Отличный ac Технические характеристики Полоса пропускания 120 кГц (G = 100) 15 МКС время заселения до 0.01%

Область применения:

Весы ЭКГ и медицинские приборы Преобразователь интерфейса Система сбора данных Производственный процесс управления Питание от аккумулятора и портативное оборудование

Параметры:

Источник питания: 5 В ~ 24 В (рекомендуемый одиночный блок питания выше 12 В) Размеры: 50 мм * 50 мм Полоса пропускания: <50 кГц (высокий коэффициент усиления);> 1 МГц (низкий коэффициент усиления) Тип входного сигнала: сигнальный/дифференциальный сигнал Максимальное усиление:> 2000 (рекомендуется использовать многогранное усиление для высокого усиления) Амплитуда насыщенного выхода: 10Vpp (± 5Vpp) для Пик переменного тока Фиксированный выход напряжение: 5 В ~ 10 В (по умолчанию 5 В)

Посылка включает в себя

1 х модуль 1×Защитная крышка 1×Регулируемый без шнуровки

Различия между AD620 и AD623:
В практическом использовании, AD623 работает лучше, чем AD620 sice это rail-to-rail op amp и может использовать одиночный блок питания. Тем не менее, диапазон поставки AD623 гораздо меньше, чем AD620, что делает более подходящим для низкого энергопотребления и низкого напряжения. Более того, внутреннее смещение AD623 также значительно меньше, чем AD620. Для AD623, его сигнал переменного тока в основном симметричен по отношению к нулю без регулировки смещения, в то время как AD620 требует специальных офсетных цепей для устранения детали постоянного тока. Наконец, их ширина отличается, а AD620 немного больше, чем AD623.

3D печатной платы ЖК-дисплей:
Модуль физической мощности:
5, тест усиления модуля: (1 кГц тест сигнала, входная амплитуда 2 mVpp)

Максимальная выходная мощность усиления: 3.3Vpp увеличение больше чем 1500 раз (мы можем увидеть полосы сигнала ups и вниз, что является нормальным)

Выходная пик: около 2Vpp коэффициент усиления: 1000 раз

Выход пик: около 1Vpp усиление мультиплес: 500 раз (мы можем видеть, что усиление маленький, форма волны плоская с диапазоном)

6, Модуль Максимальная выходная амплитуда сигнала переменного тока тест насыщенности: вход 1 кГц сигнала, выход ± 5Vpp = 10Vpp вокруг модуля для достижения максимального выходного пика

7, модуль Частотный выход дисплей:

1 Гц тестовый сигнал

Тестовый сигнал 50 Гц:

Тестовый сигнал 100 Гц:

500 Гц тестовый сигнал

1 кГц тестовый сигнал

10khz测试信号

50 кГц тестовый сигнал

100 кГц тестовый сигнал

200 кГц тестовый сигнал
