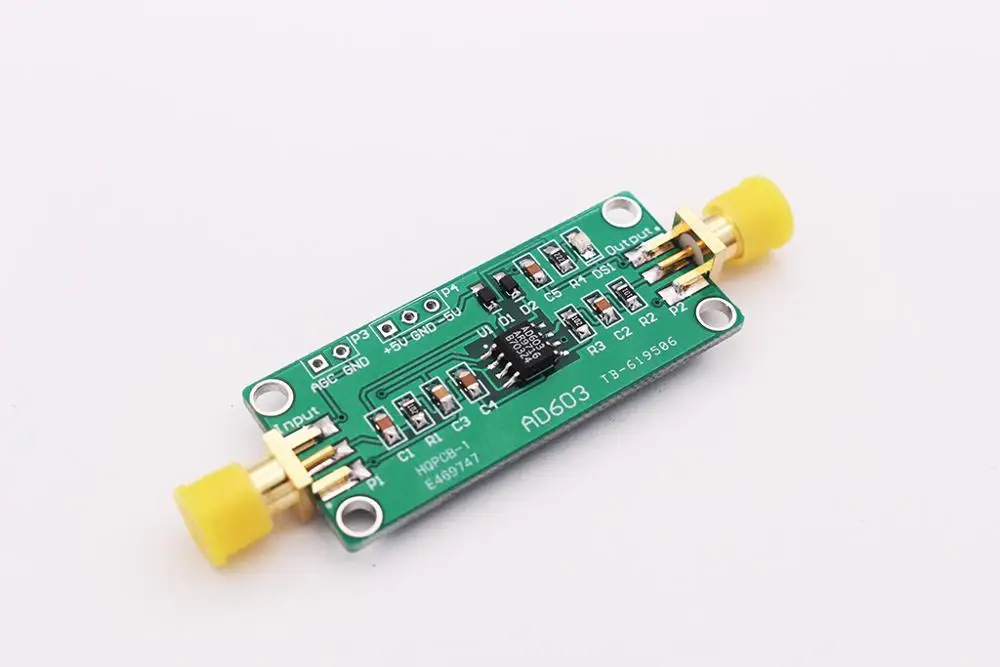

AD603 усилитель с регулируемым напряжением модуль Напряжение управляемый 80dB усилитель напряжения

Описание

Преимущества и особенностиЛинейный дБ контрольPin программируемый диапазон усиленияОт _ 11 дБ до + 31 дБ (полоса пропускания 90 МГц)От 9 дБ до 51 дБ (полоса пропускания 9 МГц)Все промежуточные Диапазоны (например, от 1 дБ до + 41 дБ, полоса пропускания: 30 МГц)Полоса пропускания не зависит от переменной усиленияСпектральная плотность входного шума: 1,3 нВ/ГцТочность усиления: + 0,5 дБ (типичное значение)Подробная информация о продуктеAD603-это низкий уровень шума, управляемый усилитель напряжения для радиочастотных (RF) и промежуточных (IF) систем автоматического управления коэффициентом усиления (AGC). Он обеспечивает точный pin-дополнительный коэффициент усиления от 11 дБ до + 31 дБ при полосе пропускания 90 МГц и от 9 дБ до 51 дБ при пропускной способности 9 Мгц. Любой промежуточный диапазон усиления может быть получен с внешним сопротивлением. Спектральная плотность шума, преобразованная на вход, составляет всего 1,3 нВ/Гц, и энергопотребление составляет 125 МВт, когда используется рекомендуемый источник питания 5 В.Усиление linearized dB, который точно откалиброван и не отличается от температуры и напряжения питания. Усиление контролируется дифференциальный вход с высоким сопротивлением (50 м _) и низким смещением (200 nA); пропорциональный фактор 25 мВ/дБ, таким образом, для покрытия среднего 40 дБ диапазона усиления требуется только 1 в регулирующее напряжение. Какой бы диапазон ни был выбран, предоставляется 1 дБ избыточный диапазон и низкий диапазон. Для изменения 40 дБ Время отклика на контроль усиления составляет менее 1 США.Интерфейсы управления дифференциальным коэффициентом усиления допускают дифференциальное или одностороннее положительное или отрицательное напряжение управления. Несколько таких усилителей могут быть каскадными, чтобы оптимизировать Соотношение сигнал-шум (SNR) системы путем их регулировки усиления смещения.AD603 может управлять импедансом нагрузки как низко, как 100_с низким искажением. Для 500_loads с 5 pF шунтом, общее гармоническое искажение 1 в синусоидального выхода, как правило, 60 dBc на 10 МГц. Максимальная номинальная выходная мощность 500_нагрузки + 2,5 в (минимальная).AD603 использует запатентованную структуру цепи X-AMP <. X-AMP содержит переменные аттенюаторы от 0 дБ до-42,14 дБ, затем фиксированный усилитель мощности. Из-за наличия аттенюаторов, усилителям никогда не придется иметь дело с большими входами, и отрицательные отзывы могут быть использованы для определения их (фиксированного) усиления и динамической производительности. Аттенюатор имеет 100_input сопротивление регулировать с помощью лазера (+ 3%) и включает в себя 7-этап R-2R лестница сети, из-за чего затухание между контактами 6,021 дБ. С помощью фирменной технологии интерполяции может быть обеспечена линейная функция непрерывного усиления в блоке дБ.Диапазон рабочих температур AD603 от 40 С до + 85 С.ПрименениеRF/IF усилитель с АРУВидео-контрольМодульная диапазон расширенияИзмерения сигнала
