AD/DA Xilinx Spartan6 FPGA макетная плата XC6SLX9-TQG144+ Xilinx платформенный кабель USB загрузка Интегральные схемы

Описание

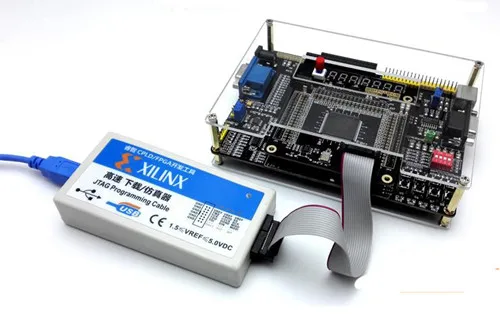

Комплект макетной платы Xilinx Spartan6 FPGA

Отгрузочная ведомость

1 * Xilinx основная плата

1 * Xilinx Базовая плата

1 * 5V2A Мощность

1 * HL340 последовательная линия

1 * Xilinx платформенный кабель USB

Характеристика

Состав: основная плата + периферийная версия, 2 платы PCB

Основной чип: Spartan6 series XC6SLX9-TQG144

Чип конфигурации: M25P16 (обновление)

Высокоточные Часы: кристалл 50 МГц

AD конвертер чип: 8 бит последовательный TLC549

Чип преобразователя DA: 4 канала 8 бит TLC5620

Работа: сварка черного сопротивления, сварочный процесс, сварочный аппарат

Основная плата ресурсы

Основной чип FPGA: Spartan6 series XC6SLX9-TQG144

Чип конфигурации FPGA: M25P16

Высокоточные Часы: кристалл 50 МГц

Интерфейс отладки: JTAG (стандартная загрузка 2*7 14Pin Xilinx)

Источник питания: 5 В, 3,3 В, 1,2 в, AS1117 специальный силовой чип

Светодиодный: 2 красных индикатора светодиодный s (1 индикатор питания, 1 индикатор полной нагрузки)

Светодиодный: 2 пользователя могут определить светодиодный светильник, используется для тестирования мощности, проточной воды и других функциональных испытаний

Кнопка: 1 Кнопка настройки, 1 Кнопка сброса (независимая)

Интерфейс ввода/вывода: главный чип-ресурс IO все провода, и на плате отмечен четким номером pin, 2,54 мм стандартный интерфейс

Защищены три ряда расширения печатной платы и приводит к каждому из IO, 2,54 мм расстояние, может быть самосваркой заголовков, рядов мест, или тест для измерения точки, очень удобно

Самостоятельная переключатель кнопки блокировки

Все входные и выходные мощности, добавляются в танталовый конденсатор, все основные микросхемы 3,3 В, 1,2 в добавляются в танталовый конденсатор 104, чтобы обеспечить стабильность мощности

Периферийное устройство Интерфейс доска ресурсов

Интерфейс DC5V и красный светодиодный индикатор питания

8 автономных кнопок, управляемых клавишами, и эксперимент на основе цифровой логики и т. Д.

Бортовой 8 бит светодиодный светильник-излучающий диод, светодиодный контроль, цифровые эксперименты на логической основе и т. Д.

Бортовой 4-битный переключатель, переключатель управления и другие эксперименты

Интерфейс ЖК-экрана 1602, эксперименты с изображением персонажа (не включая ЖК-дисплей)

ЖК-дисплей 12864 ЖК-экран интерфейс, сделать китайский шрифт и символ дисплей эксперимент (не включая ЖК-дисплей)

Бортовой 1 дорожный зуммер, может делать звуковые и музыкальные эксперименты

Интерфейс PS2, эксперимент с клавиатурой PS/2

Интерфейс датчика температуры (не включая элемент датчика температуры), экспериментируйте с термометром

AD TLC549 конвертер, например, измеритель напряжения

DA TLC5620 конвертер, DA выходной контроль эксперимента

RS232 последовательный порт Коммуникационный эксперимент

256 цветной интерфейс VGA, экспериментируйте с монитором

32,768 кГц ссылка осциллятор

TL431, в качестве исходного источника напряжения 2,5 в

Регулируемый потенциометр, регулировка значения DA

Iec серийный EEPROMAT24C08, сделать IIC автобус эксперимент

PCF8563T часы реального времени

Программист преимущество

1 с использованием чипа XC2C256 и той же с официальной CY7C68013A + XC2C256

2 Поддержка обновления прошивки

3 поддерживает все устройства Xilinx CPLD/FPGA

4 Поддержка Slave, последовательный SPI, JTAG режим загрузки

Напряжение 5 оконечных устройств, совместимое с напряжением 1,2 в-5 в, автоматическая идентификация и адаптация к напряжению ввода/вывода целевой платы

6 оконечное устройство опционально, и максимум 24 МГц

7 поддерживает различные операционные системы: XP, Vista, 2000, WIN7, WIN8, RedHat Enterprise Linux, SUSE Linux

8 JTAG сделал изоляцию сигнала, Защитите ваше оборудование, безопасно и не беспокойтесь
