AC90-240V 3CH Выходная направляющая типа DMX triac диммер с цифровым дисплеем трубки, может работать со стандартным DMX master

Описание

AC90-240V 3CH Выходная направляющая типа DMX triac диммер с цифровым дисплеем трубки, может работать со стандартным DMX master

1.Обобщение

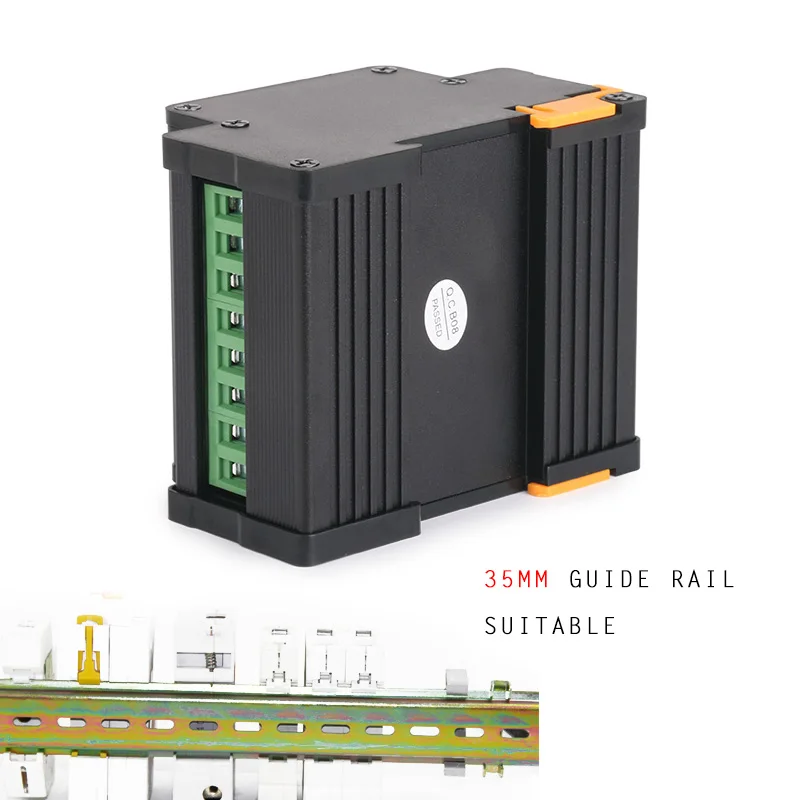

DMX triac dimmer принимает промышленный ранг усовершенствованного компьютерного управления чипом, оболочка принимает Тип направляющей рельсы, подходит для промышленной среды; увеличение 3 каналов релейного источника питания, принимает высоковольтный mos-транзистор в качестве контрольной цепи для достижения заднего края затемнения. Он используется для управления различными лампами, которые соединяются с блоком питания triac, а также может быть соединен с высоковольтным светодиодный светильник нагрузки; он имеет много преимуществ, таких как удобно подключать, прост в использовании и другие. В соответствии с фактическим спросом клиента может осуществить функцию затемнения.

2.Технические параметры

● Рабочая температура:-20-60 ℃

● Напряжение питания: переменный ток 90 ~ 240 В (50 ~ 60 Гц)

● Выход: 3 канала

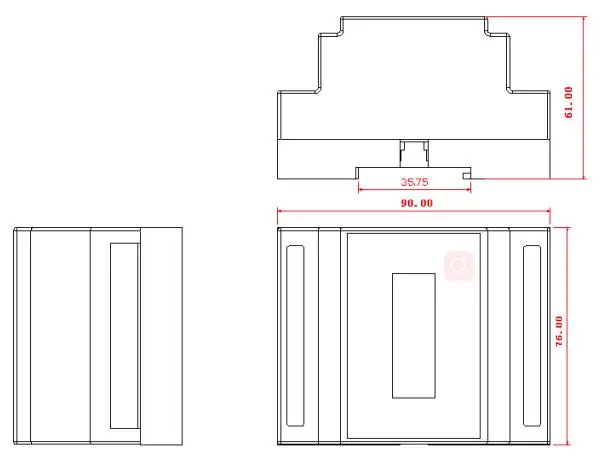

● Внешний размер: д90 × ш76 × в61 мм

● Размер упаковки: д100×ш80×в75 мм

● Вес нетто: 265 г

● Вес брутто: 310 г

● Статическая Потребляемая мощность: <3 Вт

● Выходной ток: <1A (каждый канал)

● Выходная мощность: 110 В: <3 × 110 Вт, 220 В: <3 × 220 Вт

● Метод погружения: затемнение задней кромки

Мощность:Входной интерфейс питания переменного тока, диапазон входного напряжения 90-240 В переменного тока.

Ток на выходе:3 выходной интерфейс дорожной нагрузки, Диапазон выходного напряжения: переменный ток 90-240 в, максимальная каждая дорога

Ток 1 A.

Dmxin:DMX входной интерфейс сигнала.

Dmxout:Интерфейс выходного сигнала DMX.

Закрытые, открывают нагрузку в любом состоянии.

Когда нет сигнала DMX, нажмите кнопку mode можно переключиться на любой канал трехканальной нагрузки и цифровая трубка отображает букву + номер. A, B, C соответственно обозначает первый канал, Второй канал, Третий канал. Номер для уровня затемнения. Например: A128 означает, что уровень затемнения нагрузки Первого канала составляет 128. Когда есть вход сигнала DMX, ключ режима не может регулировать, и показывает только L + номер, номер означает DMX адрес тока оборудования. Например, L225 означает, что DMX-адрес постоянного оборудования (также является адресом загрузки Первого канала)-255.

Когда есть вход сигнала DMX, цифровая трубка отображает текущий адрес оборудования, коротко нажмите этот ключ, текущий адрес добавьте 1, долго нажмите этот ключ, можно быстро добавить к нужному адресу. Максимальный адрес 510. Когда нет сигнала DMX, цифровая трубка отображает состояние настройки в последний раз, короткое нажатие этой кнопки, уровень яркости или адрес DMX add1, долго нажимайте эту клавишу, можно быстро добавить к требуемому уровню яркости или адресу DMX.

Когда есть вход сигнала DMX, цифровая трубка отображает текущий адрес оборудования, короткое нажатие этой кнопки, текущий адрес минус 1, долгое нажатие этой клавиши, может минус до нужного адреса быстро. Минимальный адрес-1. когда нет входа сигнала DMX, цифровая трубка отображает информацию о последний раз затемнения, короткое нажатие этой кнопки, уровень яркости или адрес DMX минус 1, долго нажимайте эту клавишу, может минус до желаемого уровня яркости или DMX адреса быстро.

Типичные области применения
