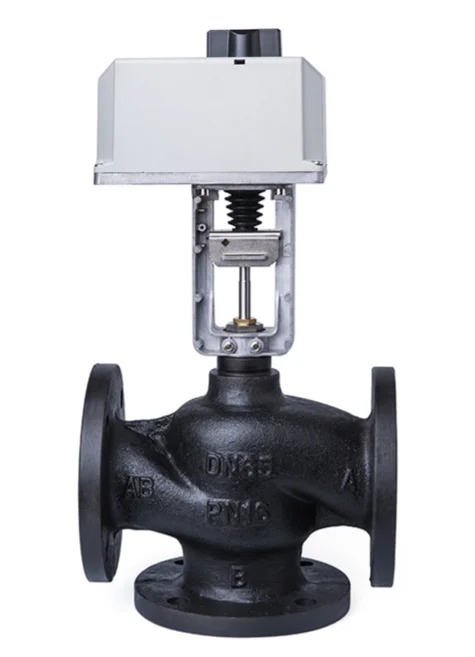

AC24V Электрический двухсторонний клапан аналоговый пропорциональный интегральный контроллер привода клапана VA-3100 3120

VA3100

VA3100

Обзор продукта
Серия интегральной регулирующие клапаны можно регулировать подачу под паром или горячей и холодной воды, широко используется в потоке k Управления центрального кондиционирования воздуха, Отопление, очистка воды, промышленная обработка и другими системами.

Характеристики продукта
Привод принимает литой алюминиевый кронштейн и пластиковый корпус, небольшой объем и легкий вес
Синхронный двигатель с постоянным магнитом и с механизмом гистерезиса, с функцией самозащиты
★Подходит для различных сигналов управления: инкрементный (плавающая точка), напряжение (0 ~ 10 в), ток (4 ~ 20 мА)
* С 0 ~ 10 В или 4 ~ 20 мА сигнал обратной связи (опционально)
T Передача передач для использования металлической шестерни, значительно улучшить срок службы привода
★Низкое энергопотребление, Выходная сила, малый шум
Берем большое количество литой меди, чугуна, литой стали, нержавеющей стали различных материалов на выбор, для того, чтобы удовлетворить требования различных рабочих средах и температуры до конца
-Корпус имеет два вида резьбового соединения и фланцевого соединения, легкая установка, окрашенная конструкция соответствует международным стандартам IEC
Структура кузова имеют двустороннюю клапана (однометный), двухсторонний балансировочный клапан (балансный), 3-сторонний выход слияния и длинными рукавами рубашка переключающий клапан

Характеристики продукта
Эта система подходит для зимнего/летнего контроля температуры блока свежего воздуха системы кондиционирования воздуха.
· Система контроля температуры подачи воздуха состоит из датчика температуры te-1, пропорционального интегрального температурного контроллера TC-1 и электрического двустороннего регулирующего клапана tv-1.Te-1, установленный в трубопроводе подачи воздуха, передает обнаруженный температурный сигнал TC-1, и TC-1 постоянно сверяет обнаруженное значение te-1 с заданным значением, и непрерывно Выводит сигнал · число, управление ТВ
♦ Открытость tv-1 постоянно регулируется.Наконец, температура окружающей среды, измеренная te-1, удерживается в пределах заданного температурного диапазона.
【Когда температура после катушки ниже определенного лимита, низкотемпературный выключатель защиты ts-1 отключает питание двигателя, чтобы закрыть клапан на свежем воздухе и предотвратить попадание воды в катушке от замерзания и растрескивания катушки.

Как приводов работы
Драйвер управляется реверсивным синхронным двигателем с магнитная муфта.Благодаря магнитному действию ротора двигателя и муфты, стабильный крутящий момент может быть генерирован, когда двигатель остановится.Поэтому, когда нет тока, протекающего через двигатель, он может стабильно остановиться в любой момент.Когда клапан полностью открывается и закрыт, магнитная муфта отключается и отключается

Привод отличается
24 V ac синхронный Реверсивный двигатель с
1000 Ньютона силы
Ограничение магнитная муфта
Действие передано шестерней, выходной Магнитный колесный Винт Набор плоский прокатный вращающийся подшипник вокруг центрального вала, и вал Клапана является центральной труба с резьбой и позиционирующим диском.
Индикатор положения клапана
Огнестойкий крышка из пластмассы на основе акрилонитрила Бутадиена И Стирола
Ручной рычаг может быть прикреплен
Поле удобства установки
Подходит для прямого хода регулирующего клапана до 23 мм

Управление СпецификацияКорпус клапана информация о продукте
VG7000 series Резьбовая литой медный клапан с VA7100 или VA3000 электронного управления приводом устройства, можно регулировать подачу горячей и холодной воды, широко используется в центрального кондиционирования воздуха, Отопление, очистка воды и других систем контроль жидкости
Описание материала корпуса клапана
-Уплотнения стебля: четыре слоя V и 0 комбинированных бутадиеновых резиновых уплотнений,
-Стебель: нержавеющая сталь AIS1302,
-Латунь для всех других частей-давление: 1.6IPA;
-Рабочая среда: температура воды-10-95 ℃
-Режим подключения: BSP параллельная внутренняя резьба
-Характеристики скорости: равный процент
-Количество утечки: менее 0.05% кв

Установка и техническое обслуживание
Один ствол, действующий в направлении закрытия клапана-убедитесь, что труба чистая перед установкой клапана и нет оксидной кожи, листового металла и других мелочей, оставленных во время сварки
-Труба должна быть концентрической в связи с корпусом клапана и не подвержена вибрации.
Направление потока воды должно быть таким же, как указано на корпусе клапана
-Когда привод устанавливается вертикально на корпусе, Избегайте размещения привода к западу от клапана, оставляя достаточно места для повседневного обслуживания (например, удаление привода)
Мощность должна быть отключена или изолирована при обслуживании клапана.
Водяная система не должна иметь корпус клапана давления

Технические характеристики и параметрыУстановка и отладки
1. Это руководство должно быть внимательно прочитано перед установкой, и соответствующий источник питания должен быть отрезан и установлен профессиональным и техническим персоналом.
2, направление потока воды должно быть таким же, как направление стрелки на корпусе клапана.
3. Корпус клапана должен быть расположен над приемной пластиной воды катушки, чтобы убедиться, что капающая вода попадет в водоприемную пластину.
4. Корпус и драйвер клапана должны быть установлены в вертикальном направлении ± 60 ℃, при этом не менее 30 мм пространство над корпусом для разборки. Необходимо поддерживать достаточное пространство для технического обслуживания с окружающими трубами, оборудованием и зданиями, и должны быть установлены, где ремонтный персонал может достигать через люки.
5, два и более двух электрические клапаны не могут быть параллельными, если необходимо использовать реле контроля изоляции
6. Установите привод после установки корпуса клапана и через испытание давления с трубопроводом.
7. Если драйвер был установлен на корпусе клапана, то в процессе установки и отладки не должна быть применена сила к водителю, в противном случае это повредит драйвер.
8. Привод не должен быть обернут изоляционными материалами, в противном случае он повлияет на рассеивание тепла.
9. Драйвер должен быть надежно заземлен через провод не менее 1,5 мм g, и другие линии должны соответствовать соответствующим электрическим стандартам.
10. После завершения установки и проверки правильности, мощность при отладочке, как минимум три полных цикла работы активатор привода должны быть замечены, чтобы убедиться, что все режущие детали являются правильными.
11. После прохода без воды, проводите тест на воду. Разница давления между верхней и нижней водой системы должна строго контролироваться в пределах 0,15 МПа для обеспечения эффективности электрического клапана к переключателю потока воды,

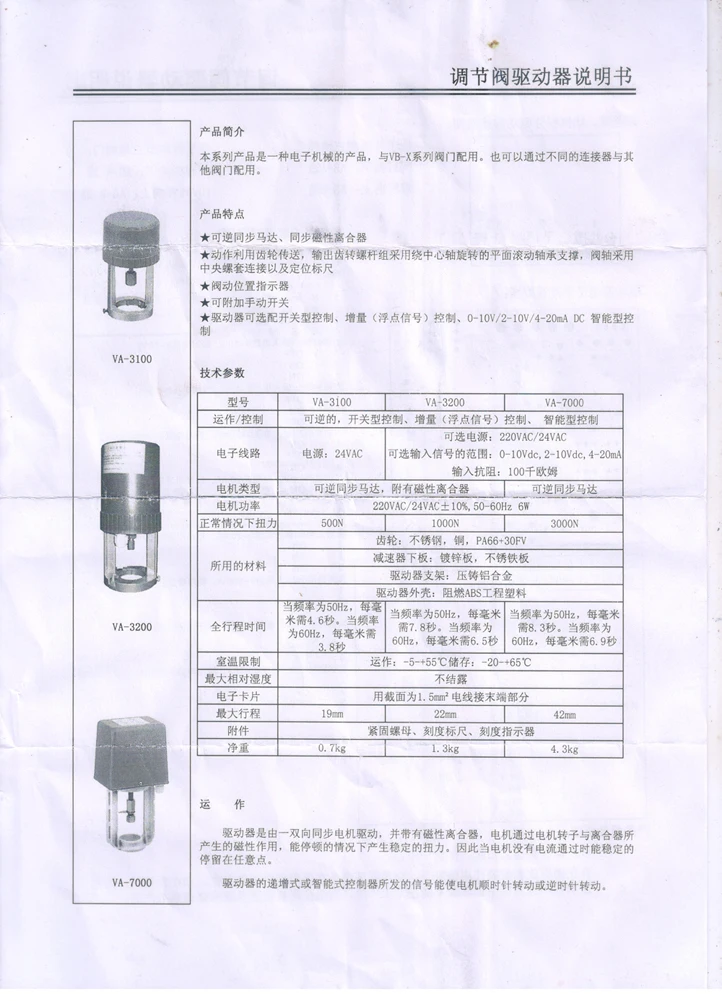

Профиль продукта
Этот продукт является серией электронных механических продуктов, с VB-X серий клапанов. Также доступны другие клапаны через разные инструменты.

Характеристики продукта
1, Реверсивный синхронный двигатель, синхронная магнитная муфта
2. Движение передано зубчатой передачей, и выходной шестеренный роторный винт поддерживается плоскостным прокатным вращающийся подшипник вокруг центрального вала, и вал Клапана соединен центральной муфта с винтовой нарезкой и шкалой позиционирования.
3. Индикатор положения клапана
4. Ручной переключатель может быть прикреплен
5, драйвер опционального управления переключателем, инкрементное (плавающий точечный сигнал) управление, 0-10 v/2-10 v/4-20ma DC интеллектуальное управление

Операция
Драйвер управляется двунаправленный синхронный двигатель, а также с магнитная муфта, мотор через магнитную эффект ротора двигателя и клатч, можно остановить в два раза, чтобы произвести стабильную крутящий момент. Таким образом, двигатель может оставаться в любой момент стабильно, когда нет тока, проходящего через.
Инкрементный или интеллектуальный контроллер драйвера отправляет сигналы, которые заставляют мотор вращаться по часовой стрелке или против часовой стрелки.

:

'
