Описание

Новый AC100-240V FY6800 двухканальный DDS функция произвольной формы генератор сигналов

Особенности:

Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов. Настольный дизайн с корпусом из АБС-пластика, AC 100-240 V (AC) Широкий источник напряжения; 2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320x240, отображающий параметры и графику двух каналов одновременно. Прибор использует 14-битный высокоскоростной чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1 мВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение. Полностью независимый двухканальный выход (эквивалентно два независимых источника сигнала), которые могут работать синхронно, и разность фаз можно точно отрегулировать; Оснащен функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно; Два или более инструменты могут быть использованы для синхронизировать несколько инструментов путем синхронизации порт; Можно выводить до 98 наборов функциональных/произвольных форм сигналов, включая 34 набора заданных форм сигналов и 64 набора заданных пользователем форм сигналов. Предустановленных сигналов включают в себя: Синусоидальная волна, квадратная волна (коэффициент заполнения регулируемый), треугольник, волна, пульсовой волны (предустановленное импульса и частота можно точно установить), подъем, пилообразный сигнал, пандус пилообразный сигнал, лестница волна, в форме трапеции, пульсовой волны, раковина, пульс, узкий, пульс, шум, показательные, показательные, Электрокардиограмма, пульс Лоренца, несколько звуковых волн, CMOS (0 ~ 10 в), четырехканальный ttl уровень и напряжение постоянного тока; Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину 8192 точек * 14 бит; Высокая точность частоты: точность частоты может достигать 10-6 заказов; Разрешение частот относительно высокое: разрешение частоты в полном диапазоне составляет 1 UHZ (0,000001Hz); Амплитуда разрешение выше: разрешение амплитуды может быть как 1mV (0,001 V); С-10V ~ + 10 V DC смещения функция (<20 МГц), разрешение до 1mV; Рабочий цикл обоих каналов можно отрегулировать самостоятельно, с точностью до 0.01%; Диапазон регулировки фаз двух каналов составляет 0 ~ 359,99 °, а точность регулировки-0,01 °; U без ограничения диапазона: полный диапазон частоты не делится на переключатели передач, программируемые настройки; С функцией вывода цифрового сигнала он может осуществить любой уровень CMOS с амплитудой 0 ~ 10 В; Функция сканирования: он может сканировать четыре свойства сигнала: частота, амплитуда, смещение и рабочий цикл. Он имеет два режима сканирования: линейный сканирования и логарифмической сканирования. Время сканирования может достигать 999,99 с. Запуск и конец сканирования можно установить произвольно; Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может output1 ~ 1048575 импульсных поездов. ГУН функция: Поддержка Гун контроль напряжения функция сигнала (например, управляемый напряжением генератор). Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции. Функция частотного счетчика 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц. Функция счетчика: Он имеет 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока. Все параметры могут быть откалиброваны с помощью внутренних процедур; Оснащен мощной функцией изменения произвольной формы волны, он может изменить произвольную форму волны на ПК и загрузить на приборную выходную форму волны; Мощные функции связи, которыми можно управлять с помощью компьютера. Протокол открытой связи делает вторичное развитие очень простым; Стандартные двойные полнофункциональные каналы, которые эквивалентны двум автономным генераторам. Высокая надежность: масштабная интегральная схема, технология поверхностного монтажа, высокая надежность, долгий срок службы; Выход защита от короткого замыкания Защита от: все сигнала Выход s может работать под нагрузкой микросхема с защитой от короткого замыкания условия а-ля 60ые или больше; Вы можете выбрать нашу FYA2000S серии или FPA1000 серии усилитель мощности для вывода 20W ~ 100 Wsignal в DC-10MHz ширина без каких-либо искажений.

Параметры:

AC100-240V FY6800 генератор сигналов двухканальный DDS функция произвольной формы генератор сигналов осциллограф Аксессуары

Предмет	Функция	Описание продукта:
1	ЖК-дисплей	2,4 дюймовый TFT (320x240) цветной ЖК-дисплей. Управление инструкция, пожалуйста, проверьте раздел "пользователя Интерфейс".
2	Кнопки меню Инструкция по установке:	Кнопки меню совпадают с меню на ЖК-дисплей. Пресс соответствующую кнопку, чтобы активировать суб-меню представлены.
3	Функция кнопки зона	Сигналов Кнопка выбора: -Вы можете переключаться между Синусоидальная, квадратная волна, треугольная волна, и любого типа произвольной волны. -Изменение выбранного типа сигнала канала.
Кнопки функции триггера и модуляции -Может установить Конкретное количество импульсной функции вывода поезда (боры) -Режим модуляции может быть установлен: ASK, FSK, PSK, AM, FM, PM
Синусоидальный, квадратный, пилообразный и произвольный сигнал можно сканировать. -Поддерживает сканирование четырех параметров частоты, амплитуды, смещения и рабочего цикла. Поддерживает два линейных и логарифмических метода сканирования.
Может переключаться на частотомер и функцию счетчика, измерять частоту, период, рабочий цикл, положительную ширину импульса внешнего входного сигнала -Поддержка входного сигнала постоянного и переменного тока. -Поддерживает 1 s, 10 s и 100 s ворота время переключения. -Двойной выходной канал может работать с частотомер, что измерения были сделаны вручную.
Функция VCO может быть установлена -Поддержка частоты генератора сигналов контроля напряжения VCO, амплитуды, смещения, рабочего цикла и других выходных функций параметров (таких как осциллятор с контролем напряжения).
Используется для установки параметров вспомогательной функции и параметров системы. -Поддерживает хранение 20 наборов параметров, таких как частота, амплитуда, смещение, и фазы -Поддержка на китайском и английском языках переключения -Поддержка tone off/on -Поддерживает мульти-машина каскадные -Поддерживает master/slave переключаются в каскадном государства -Поддерживает двухканальный по умолчанию состояние выхода установка
4	Стрелки	Пресс кнопки со стрелками, чтобы выбрать рисунок, который вы хотите изменить в тех случаях, когда значения параметров каждого параметра.
5	Диапазон регулировки ручки	При использовании ручки для установки параметров можно увеличить (по часовой стрелке) или уменьшить (против часовой стрелки) значение на текущем курсоре.
6	Мощность кнопка	Индикатор питания будет оставаться включенным в тех случаях, когда он включен. В тех случаях, когда генератор сигналов выключен, индикатор светильник войдет в охлаждающаяся лампа государство и CH1 и CH2 перестанет вывод (выходное останутся на 0 вольт).
7	CH1 Канал выходной разъем	Внешний BNC коннектор, Номинальное выходное сопротивление 50Ω. В тех случаях, когда канал CH1 включен (в CH1 кнопка загорается индикатор), разъем выхода форму волны в текущей конфигурации CH1.
8	Канал управления, ремонта кнопки спуска затвора	Он используется для управления выходом Канала CH1 и может быть переключен на интерфейс настройки параметров ch1. -Пресс эту кнопку, CH1 светильник будет зафиксировано какое-либо движение, и CH1 выход будет зафиксировано какое-либо движение. В этот момент разъем (CH1) Выводит сигнал в текущей конфигурации. -Нажмите эту кнопку еще раз, светильник индикатора гаснет, и в этот момент выход CH1 выключен.
Кнопка подтверждения -При правке параметров частоты нажмите эту клавишу, чтобы изменить блок частот. -При сканировании интерфейс, Нажмите эту кнопку, чтобы запустить/остановить сканирование.
Он используется для того, чтобы контролировать выход CH1 канала и может быть включен в CH1 интерфейс настройки параметров в любой интерфейс. -Нажмите эту кнопку, светильник CH2 включится, и выход ch2. В этот момент разъем (CH2) Выводит сигнал в текущей конфигурации. -Пресс эту кнопку снова, индикатор светильник выключается, и на данный момент, CH2 выход выключен.
9	CH2 Канал выходной разъем	Внешний BNC коннектор, Номинальное выходное сопротивление 50Ω. При включенном канале CH2 (загорается индикатор кнопки CH2) разъем Выводит сигнал в текущей конфигурации CH2.
10	Соединением AC измерительный стержень	Разъем BNC вход переменного тока Сопротивление 100Ω. Для ввода сигнала счетчика или счетчика.
11	Модель	FY6800
12	Напряжение	100-240 V
13	Тип(По желанию)	30 МГц штепсельная вилка стандарта США, 30 МГц со штепсельной вилкой европейского стандарта с 60 МГц штепсельная вилка стандарта США, Штепсельная Вилка европейского стандарта 60 МГц, штепсельная вилка европейского стандарта 30 МГц, штепсельная вилка европейского стандарта 60 МГц

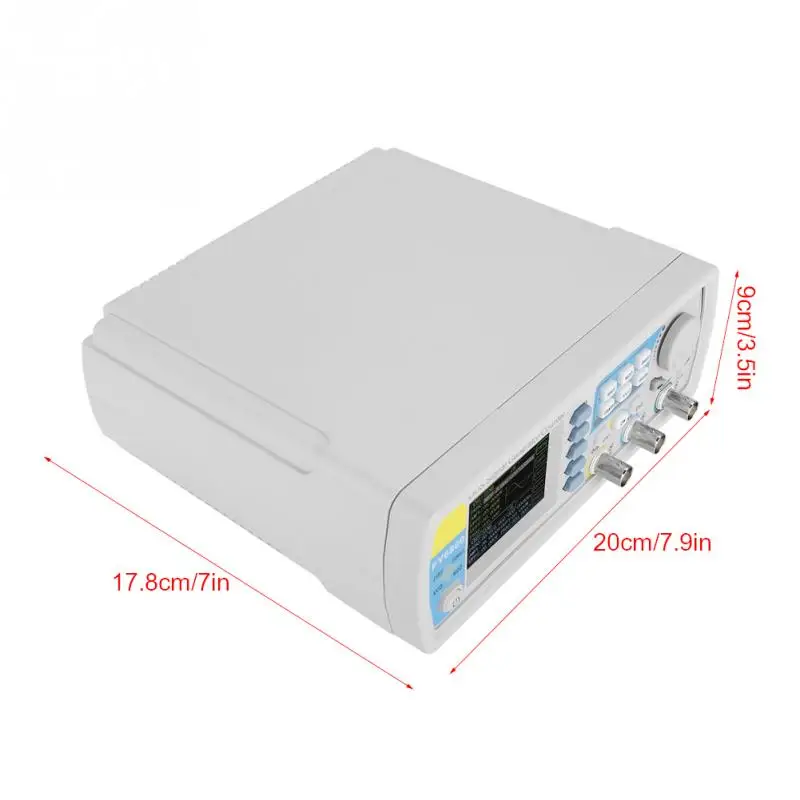

14	Размер	2017,89 см/7,97 3.5in
15	Вес	Approx.1107g/39 oz

Детали:

Задняя панель FY6800is, как показано на рисунке 1-2 ниже. 4 с байонетным коаксиальным разъемом терминалов в левой части таблицы представлены DC муфта измерительный терминалы аккуратный/FSK/ASK/PSK, внешний развертки вход Гун, синхронизация выходной разъем Синхронизации, и синхронизация входной разъем синхронизации в такой стране, как. Далее следует ttl выходной терминал, разъем USB, выключатель питания, и входной разъем питания.

1. Разъем BNC

Аккуратный/FSK/ASK/PSK в AC/DC муфта измерения терминал и ASK/PSK/FSK модуляции триггер входных сигналов.

VCO в: входной терминал развертки внешнего сигнала может осуществлять частоту управления напряжением, амплитуду управления напряжением, смещение управления напряжением, контроль напряжения рабочего цикла и так далее. Частота внешнего сигнала должно быть меньше, чем 500 Гц.

Синхронизация: выходной терминал сигнала синхронизации.

Синхронизация: входной терминал сигнала синхронизации.

2. ttl выходной сигнал

Частота порта а одинаковая с частотой выхода ch1. Частота порта B одинаковая с частотой порта A, но с обратной фазой (180 °). Частота порта C одинаковая с частотой CH2. Частота порта D одинаковая с портом C, но с обратной фазой (180 °).

3. Usb-интерфейс

Это для связи с ПК (это USB-TTL последовательный порт и драйвер необходим). Может программировать с помощью хост-компьютера.

4. Выключатель питания и входная розетка (диапазон напряжения AC100V-AC240V).

Посылка список:

1 х FY6800 генератор сигналов

1 x USB кабель
Тестовый Кабель BNC-1 шт.
1 x Q9 кабельный зажим
1 x Мощность кабель
