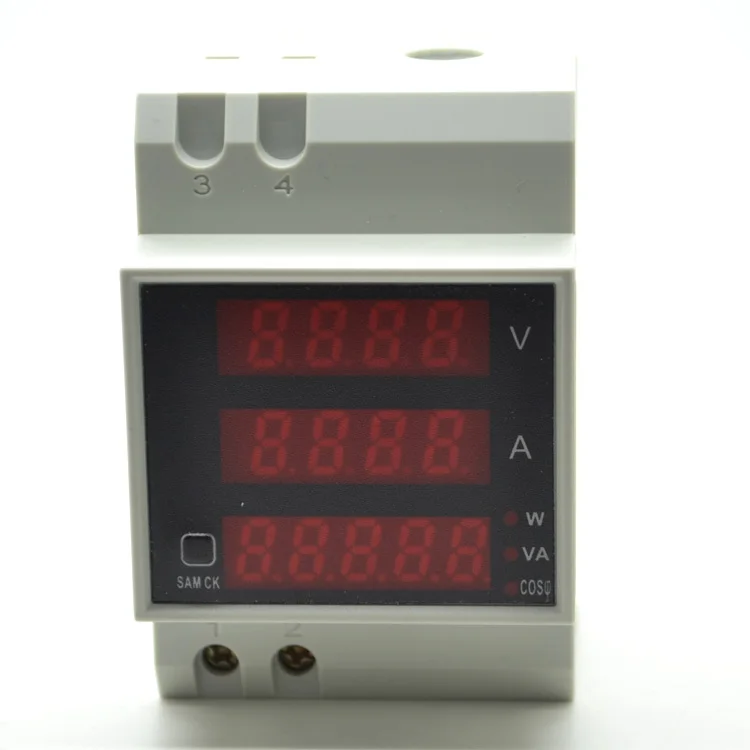

AC 80-300 V 100A цифровой светодиодный Din Rail Вольт-ампер-ватт Мощность счетчик; Амперметр; вольтметр с трек номер 10000753

Описание:

Наименование товара: многофункциональныйВольт-ампер-Ватт метр Номер товара: 10000753 Точность измерения:1% ± 2 слова Монитор: Отображение напряжения и тока 4 красных 0,31 ''светодиодныйЦифровая трубка; Активная мощность, видимая мощность и коэффициент мощностиДисплеи5 красный 0,31 ''светодиодный цифровой трубки Диапазон измерения: напряжение переменного тока: AC80-300V 200-450 в бытовой проверки 80-300 В 100.0A Ток переменного тока: переменный ток 0-100 А, когда измеренный ток менее 100 А, разрешение дисплея составляет 0.01A, когда ток больше, чем100A,Текущее разрешение-0.1A Автоматический диапазон преобразования (автоматическое переключение десятичной точки) Активный Мощность:(Измерительное напряжение AC80-300V) 5-30000 Вт (AC200-450V: 45000 Вт) старт измерения мощности 3 Вт нормальное шоу Полная мощность:(Измерительное напряжение AC80-300V) 5-30000 Вт (AC200-450V: 45000 Вт) начать измерение мощности 3 Вт Нормальный дисплей! Коэффициент мощности: 1,000-0,000 Измеритель скорости: Приблизительно 2 раза в секунду Размеры: 54 (L) * 80 (ширина/высота) * 64 (толщина) мм Установка Ширина: = 3 P (DZ47/C45, положение переключателя) Размер проекции: 54 (L) * 45 * (ширина/высота) * 16 (толщина/глубина) мм Установка: монтируется на рельсах (общий Железнодорожный рынок)Заявлено: доставка не входит в комплект поставки

Обратите внимание: Измеритель подходит только дляЧистый переменный ток 50-60 ГцЭлектрическая сеть не доступна для прямоугольный инвертор модифицированный синусоидальный выход и измерения синусоидальной волны цепи, в противном случае инструмент будет постоянно поврежден!

Как Применение:

1. Клеммы 1 и 2 будут измерены Напряжение доступа к нижней левой части прибора.

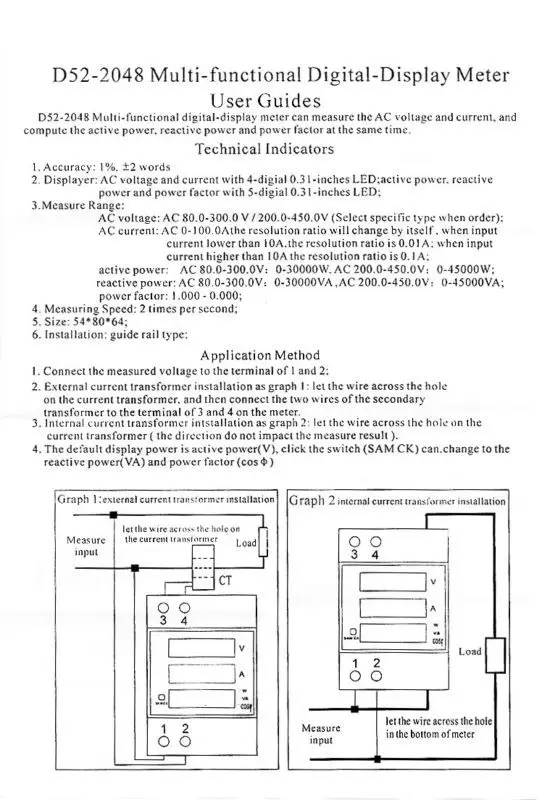

2. схема подключения внешнего трансформатора на рисунке А, 3 и 4 будет подключена к клеммам на верхней левой части каждого прибора с прецизионный трансформатор тока вторичный боковой два провода, измерительная схема провода через трансформатор отверстия. (CT поводки могут быть расширены в соответствии с их собственным подходящим оборудованием в желаемом положении крепления), чтобы продлить длину 0,5-3 метра.

3. встроенный Трансформатор схема проводки на рисунке II, измерительная петля провода через отверстие справа от прибора, использование проводов, проникающих в направление пользователя, на основе Произвольный выбор, он может проникать из верхнего метра под отверстием, или из метра над отверстием, проникающим ниже, Это не то же направление проникновения не повлияет на результаты.

4. после того, как измеритель мощности отображает измеренные значения, которые последовательно отображают мощность, которая отображает активная мощность (Вт) после включения, нажмите левую кнопку на приборной панели (SAM CK), показать видимую мощность (VA), нажмите кнопку для отображения коэффициента мощности (cosΦ)
