AAAE Top-La1010 Usb логический анализатор 16 входных каналов 100 МГц с ПК программного обеспечения ручной инструмент

LA1010 продукт логического анализатора с высокой производительностью затрат. Он имеет 16 входных каналов и частота дискретизации до 100 МГц. вместе с программным обеспечением ПК KingstVIS.16 каналов цифрового сигнала могут быть отображены одновременно, а затем они могут быть преобразованы в цифровую форму волны и отображены на экране ПК.
Сигнал может быть изучен с помощью многих стандартных протоколов, чтобы получить более простые коммуникационные данные. это очень помогает в тестировании и анализа цифровой системы (MCU/ARM/FPGA и т. д.), разработке и отладке нескольких программ связи, или мониторинга и записи некоторых цифровых сигналов в течение длительного времени.
Поддержка ed ОС: Windows, MAC OS, Linux, Windows XP, Windows Vista, Windows 7/8/10 (32/64bit) (обновлен вики). общие характеристики: портативный и легкий. максимальная частота дискретизации: 100 м @ 3 канала, 50 м @ 6 каналов, 32 м @ 9 каналов, 16M@16channels.Large глубина дискретизации и поддержка сжатия. встроенный генератор PWM. Совместимый интерфейс USB2.0/3,0. Мощное программное обеспечение и простота в использовании. Поддержка онлайн обновления автоматически

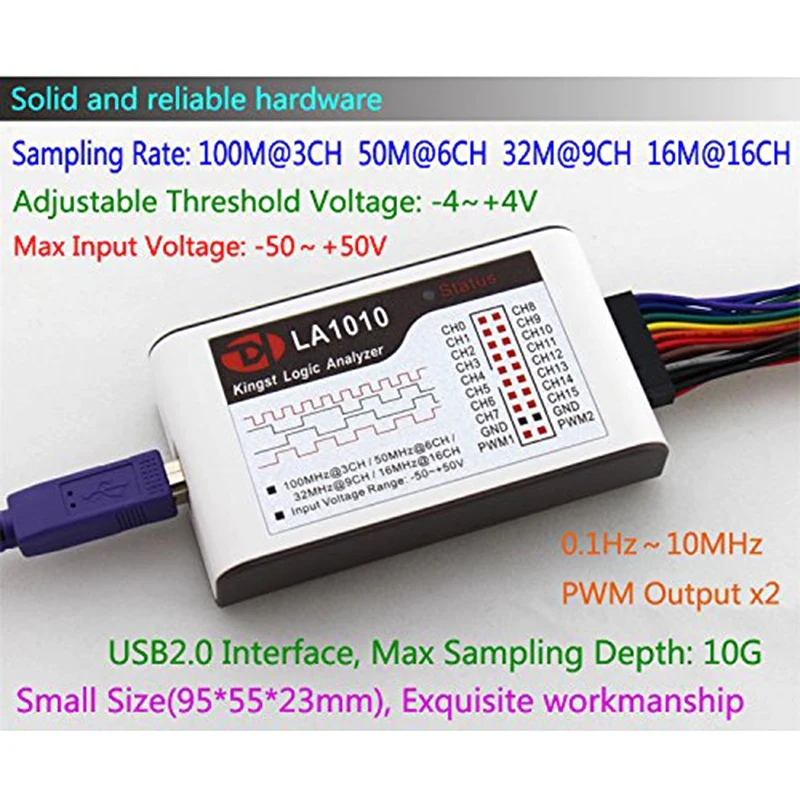

Технические характеристики:
Количество входных каналов: 16
Максимальная частота дискретизации: 100 м
Пропускная способность измерения: 20 м
Минимальная ширина импульса может захватываться: 20ns
Максимальная глубина выборки: 10 г/канал
Диапазон входного напряжения:-50 В ~ + 50 в
Входное сопротивление: 220KΩ, 12pF
Регулируемое пороговое напряжение:-4 V ~ + 4 V, шаг: 0,01 V
Количество ШИМ каналов: 2
Диапазон частот ШИМ: 0,1 ~ 10 МГц
Шаг регулировки частоты ШИМ: 10ns
Шаг регулировки ширины импульса ШИМ: 10ns
Выходное напряжение ШИМ: + 3,3 В
Выходное сопротивление ШИМ: 50Ω
Ток холостого хода: 100mA
Макс. Рабочий ток: 150mA
Размеры: 100 мм * 50 мм * 30 мм
Поддерживаемые ОС: MAC OS, Linux, Windows XP, Windows Vista, Windows 7/8/10 (32/64bit) (обновлен вики)
Поддерживаемые стандартные протоколы: UART/RS-232/485, igc, SPI, CAN, DMX512, HDMI CEC, IGS/PCM, JTAG,
Линь, Манчестер, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, инфракрасный, параллельный и т. Д...
Цвет: белый
Материал: пластик

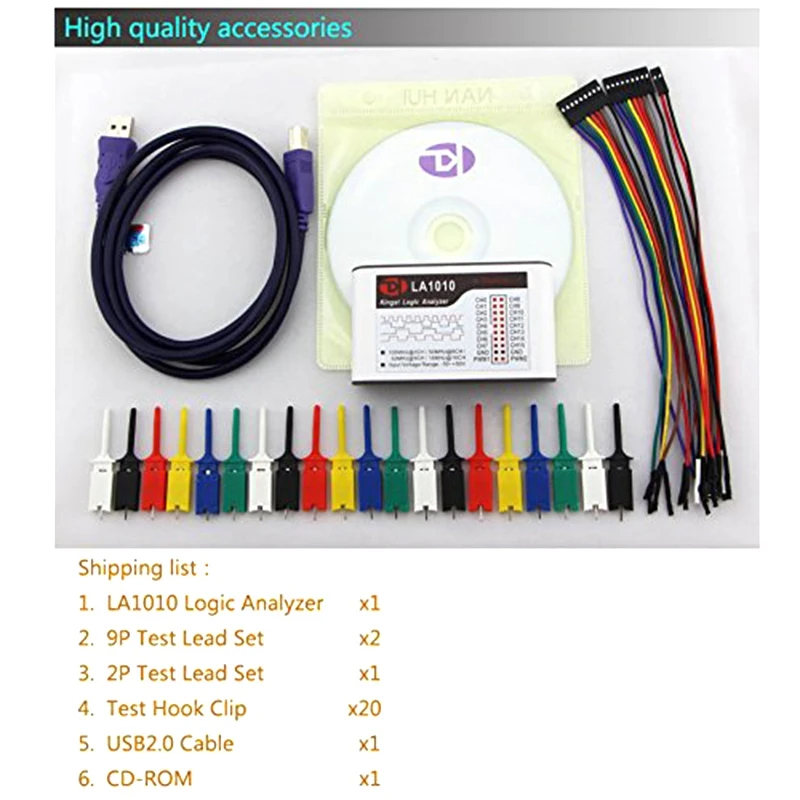

Упаковочный лист:
1 x логический анализатор LA1010
2x9 P набор тестовых проводов
1 х 2 P набор тестовых проводов
20 x зажим для тестового крючка
1 x USB2.0 кабель
1 x CD-ROM
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
