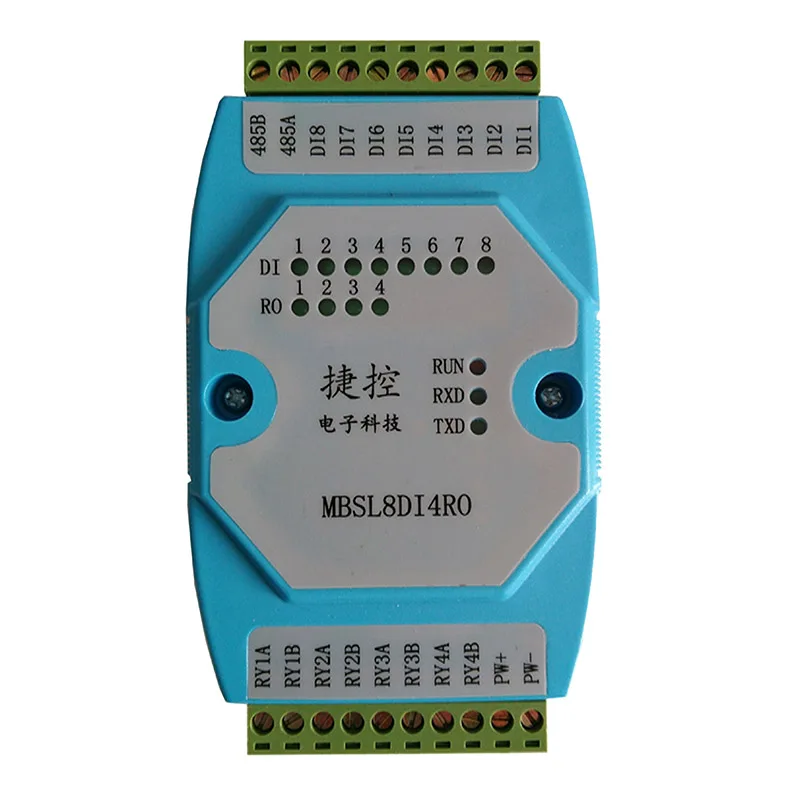

8DI4RO модуль дистанционного ввода данных 8 дорожный цифровой вход 4 дорожный релейный изолированный выходной модуль MODBUS RTU связь RS485

Этот модуль является 8 дорожным цифровым изолированным входом, 4 дорожными релейными изолированными выходными модулями, через изолированный выход интерфейса RS485. Модуль использует стандартную связь Modbus RTU, может быть непосредственно адаптирован для всех видов программного обеспечения конфигурации компьютера хоста, PLC, DCS и так далее. Модуль питания, RS485 связи и электрические сигналы изолированы друг от друга, что эффективно подавляет все виды последовательных режимов и общий режим помех, а также обеспечивает стабильную и надежную работу модуля.

1. Использование RS485, MODBUS, RTU стандартная связь, с программным обеспечением конфигурации компьютера хоста, PLC, промышленный сенсорный экран, сеть, с индикатором состояния связи.

2. Контроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.

3. Цепь связи принимает молниеносную защиту, защиту от помех, защиту полярности питания.

4. Интерфейс вывода сигнала связи RS485 принимает двойную защиту от перенапряжения и перегрузки по току.

5. Он может широко использоваться для получения сигнала и контроля в промышленном полевом оборудовании.

6. Формат связи может быть установлен программным обеспечением.

Сигнал на входе/выходе

1, входной канал: 8 дорожный цифровой вход

2, выходной канал: 4 выхода дорожного реле

3, грузоподъемность: резистивная нагрузка 250 V/2A, Индуктивная нагрузка 250 V/1A

4, релейная катушка и контактное напряжение изоляции: 2000 В

Связь выход

1, протокол: MODBUS-RTU

2, Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение, перегрузки по току, двойная защита

3, скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4, бит четности: Нет проверки четности, даже проверка четности, нечетная контрольная сумма

5, настройки: адрес модуля, скорость передачи, биты четности могут быть установлены программным обеспечением

6, расстояние связи: @ 9600bps 1200 метров

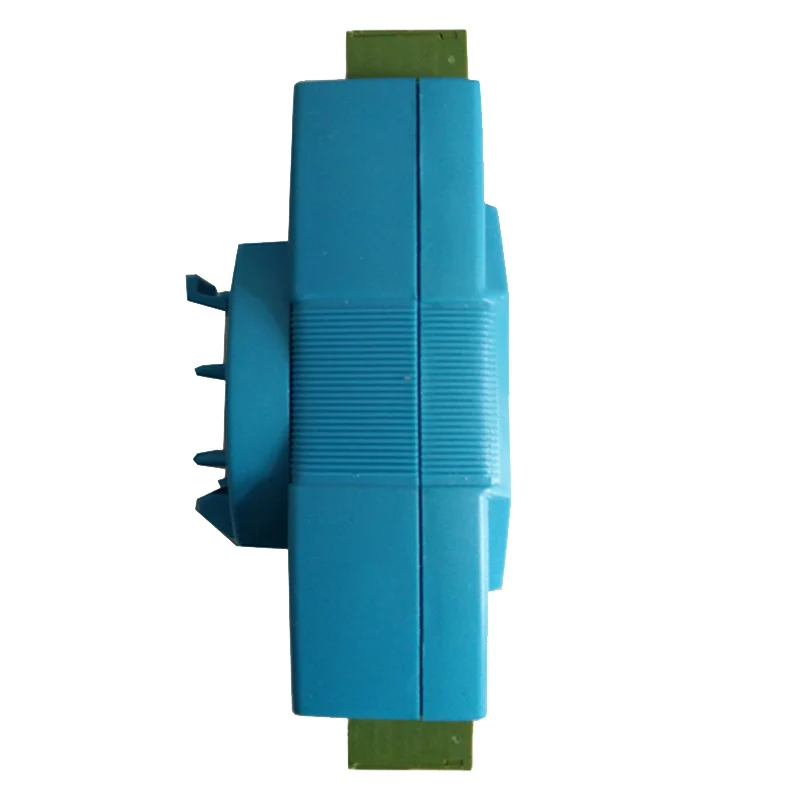

Размер модуля и способ установки

1, Способ установки: стандартная установка на din-рейку или установка винта

2, размер: 125*73*35 мм

Рабочая среда

Температура:-10 ~ + 60 градусов Цельсия, влажность: 35 ~ 85% (без конденсации)

Рабочая мощность

1, Напряжение питания: 10 V ~ 30 V Широкий диапазон питания, с защитой полярности мощности

2. Потребляемая мощность: менее 3 Вт
