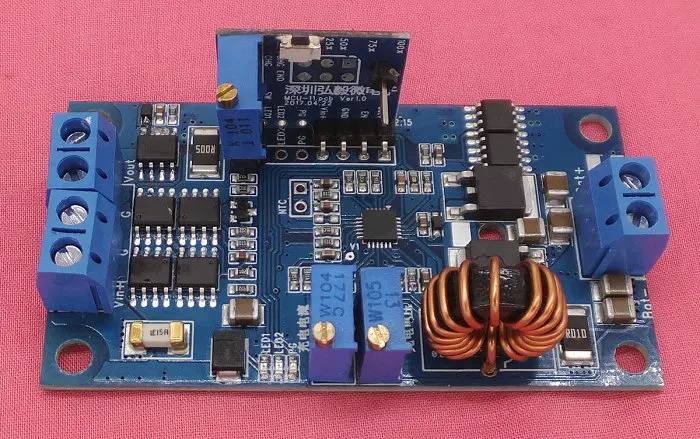

8A литиевая батарея/свинцово-кислотный модуль зарядки аккумулятора постоянного тока постоянного напряжения источник бесперебойного питания постоянного тока

Модель продукта: UPS-0528-11B

UPS-0528-11B-источник бесперебойного питания постоянного тока, модуль питания предназначен для зарядки литиевой батареи и свинцово-кислотной батареи. когда есть входной источник питания постоянного тока, выходное напряжение равно входному напряжению. когда входное питание постоянного тока (или ниже, чем напряжение батареи) от источника питания батареи, выход = напряжение батареи, Бесшовный переключатель, обеспечивает функцию бесперебойного питания. Выход модуля нестабильен, и выходное напряжение изменится с напряжением батареи (или входным напряжением).

Модуль оборудован с батареей защита от недостаточного напряжения Функциональная панель. При низком напряжении аккумулятора выход может быть закрыт, чтобы предотвратить повреждение батареи из-за переразрядки.

Обратите внимание, что зарядная часть этого модуля-это зарядка. Напряжение входной мощности должно быть на 1 в выше, чем напряжение отключения зарядки заряженного аккумулятора перед зарядкой. например, в аккумуляторе используется свинцово-кислотная батарея 12 В с напряжением отключения зарядки 13,8 В, поэтому Входная мощность должна быть 14,8 В ~ 28 В постоянного тока. В качестве входного питания мы можем выбрать Общий адаптер питания 19 В или 24 В.

Не поддерживайте Вход ac 220 V, пожалуйста, внимательно покупайте!

Характеристики продукта

Диапазон входного напряжения: 5 ~ 28В постоянного тока. Пожалуйста, убедитесь, что входное напряжение питания выше, чем напряжение отключения аккумулятора.

Максимальный входной ток: 15а. Когда сумма тока на конце нагрузки и ток зарядки больше 15А, ток зарядки будет автоматически уменьшен, так что общий входной ток не превышает 15а

Входная обратная защита, даже если Входная полярность не повредит модуль

Максимальный выходной ток: 15а

Время переключения питания: бесшовное переключение. когда Входная мощность выключена, она автоматически переключается на выходную батарею без переключения времени. когда входное напряжение возвращается в норму, оно автоматически возвращается к входному источнику

В Выход не имеет стабилизатор напряжения Функция. Выход потребности стабилизации напряжения, пожалуйста, подключение к другому стабилизации напряжения модуль

Входной ток без нагрузки: 30 мА (без батареи и нагрузки)

Ток батареи без нагрузки: 2 мА (вход выключен, выход без нагрузки)

Тип аккумулятора: литиевая батарея (1-5 серия), свинцово-кислотная батарея (6 в, 12 В)

Режим зарядки: Высокоэффективная синхронная понижающая зарядка с эффективностью зарядки выше 95%

Этап зарядки: Непрерывная зарядка (для разрядки батареи), постоянный ток, постоянное давление, полная остановка, предотвращение перезарядки. для более разрядной батареи используется небольшой ток заряда для активации аккумулятора, а затем используется большой ток заряда

Напряжение зарядки: регулируемый (должен быть ниже входного напряжения 1 в), плата многопетля прецизионного потенциометра регулировки. По умолчанию отправка составляет 12,6 в.

Зарядный ток: 1-8a регулируемый, 1A поставляется по умолчанию. Встроенный многопетельный прецизионный потенциометр регулировки

Решение о отключении зарядки: когда ток зарядки меньше 0,1 раз от заданного значения, зарядка заканчивается. Зарядка по умолчанию остановлена на 0.2a

Безопасное время зарядки: около 10 часов, время непрерывной зарядки более 10 часов автоматической зарядки. (Эта функция может быть отключена для размещения различных батарей)

Защита от недостаточного напряжения аккумулятора: по умолчанию 9 В (подходит для 3 литиевых батарей), пользователь может регулировать настройки. когда батарея работает, выключите выход, когда напряжение батареи ниже порогового напряжения защиты

Пусковое Напряжение батареи: по умолчанию 9,6 в (подходит для 3 литиевых батарей), пользователь может отрегулировать настройки. когда батарея работает, напряжение батареи должно быть больше, чем пороговое напряжение, чтобы иметь выход, в противном случае выход закрыт

Светодиодный индикатор низкого напряжения, светодиодный 3 мигающего напоминания при низком напряжении

При питании от аккумулятора вход и выход разделены, и питание аккумулятора не возвращается на вход

Рабочая температура:-20 ~ + 85 ℃

Размер: 70X38X24 мм (Длина X Ширина X высота) зарядный ток до 6А не нужно устанавливать теплоотвод, выше 6А нужно установить теплоотвод.

Вес: 25 г (за исключением теплоотвода), 31 г с теплоотвод

Рабочий режим 1:

Рабочий режим 2:

Существует два вида подключения:

Определение типа:

1: выход, положительный электрод, подключение с электрической нагрузкой

2: GND, выходное место, мощность нагрузки

3: GND, входное отверстие и отрицательный полюс входной мощности

4: вин +, входной положительный полюс, подключение к положительным полюсу входной мощности

5: летучая мышь, Подключите отрицательный электрод аккумулятора

6: Летучая мышь +, подключите аккумулятор положительного полюса

Потенциометр:

VR2: потенциометр регулятора напряжения зарядки

VR1: регулятор тока зарядки потенциометра

Светодиодные лампы:

PG: Введите индикатор питания в синем цвете. когда Входная мощность нормальная, она включена; когда входная мощность слишком низкая (разница напряжения с напряжением батареи в пределах 1 в), она мигает; когда Входная мощность выключена или ниже, чем батарея, она выключена.

LED1: зеленый индикатор зарядки. Он включен, когда он заряжен, выключен, когда он полон.

LED2: красный, яркий, когда зарядка завершена и выключена, когда зарядка завершена.

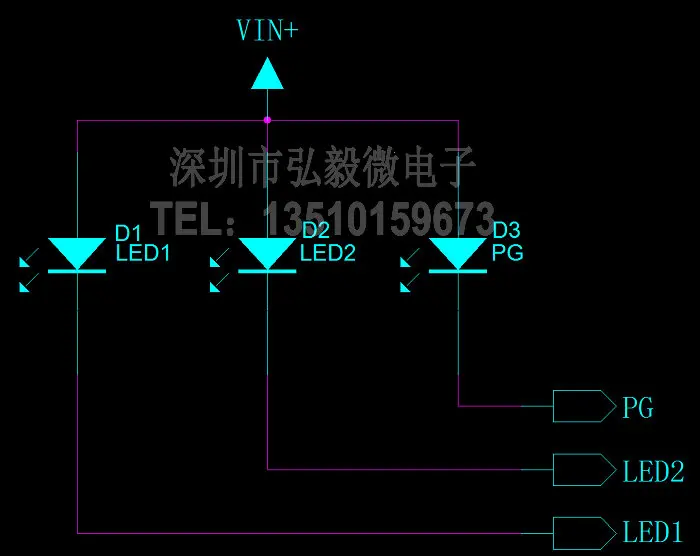

J1:Когда требуется внешний светодиодный индикатор, этот разъем извлекается. Метод проводки показан следующим образом:

Инструкция по использованию:

1. Подключите входную мощность.

2. отрегулируйте напряжение зарядки. не подключайте батарею в первую очередь, Используйте мультиметр для отслеживания напряжения аккумулятора в конце модуля, и Отрегулируйте потенциометр VR2 на плате, чтобы напряжение зарядки отвечало требованиям аккумулятора. обратите внимание, что при регулировке напряжения зарядки напряжение зарядки постоянно меняется. Это импульсное напряжение, которое зарядное устройство автоматически обнаруживает аккумулятор и выходы. все, что вам нужно сделать, это отрегулировать максимальное напряжение скачка до соответствующего значения. не подключайте Аккумулятор для регулировки напряжения зарядки, иначе он выгорит модуль или аккумулятор.

Различные батареи имеют разное напряжение отключения, пожалуйста, отрегулируйте в соответствии с спецификациями аккумулятора. Напряжение отключения зарядки от обычной батареи является следующим:

Когда входное напряжение ниже рекомендуемого напряжения в таблице, оно не будет заряжаться.

3. отрегулируйте ток зарядки. после регулировки напряжения зарядки Подсоедините батарею, намотайте Амперметр на положительный электрод электрода, поверните ток зарядки для регулировки потенциометра VR1, обратите внимание на амперметр, и Отрегулируйте ток зарядки до соответствующего значения. батареи различной емкости обладают различными токами зарядки. как правило, Ток быстрой зарядки составляет 0,3-0,4 раз емкости аккумулятора, в то время как медленный ток зарядки составляет около 0,2 раз емкости аккумулятора. например, мой литиевый аккумулятор составляет 10 Ач, и ток быстрой зарядки может быть установлен как 10ah× 0. 4 = 4A, И время зарядки составляет около 2,5 часов. медленный ток зарядки можно установить как 10ah× 0. 2 = 2А, и время зарядки составляет около 5 часов. для определенного тока зарядки, пожалуйста, обратитесь к спецификации, предоставленной производителем батареи.

4. Защита от недостаточного напряжения батареи пороговое напряжение VUVP

VUVP относится к источнику питания батареи, когда напряжение батареи ниже VUVP, выключите выход, и LED3 мигает быстро (на 0,1 s, выключено 0,9 s).

Короткий пресс-переключатель SW1 для освещения LED3.

VUVP 4 раза напряжения TP3 в тестовом месте. Нажмите следующую формулу для пробного расчета:

VUVP = VTP4 x 4 (V)

Отрегулируйте VR3 и отслеживайте напряжение тестовой точки TP3 с помощью вольтметр до соответствующего значения.

Долгое нажатие SW1 для сохранения VUVP, LED3 мигает дважды означает, что напряжение VUVP было сохранено на MCU. Нажмите ing SW1 не сохранит.

Нажмите SW1 для переключения между настройками VUVP, VSTART и exit

5. Пороговое напряжение запуска батареи VSTART

VSTART относится к тому, когда батарея работает, напряжение батареи должно быть больше, чем VSTART перед выходом, в противном случае выход будет закрыт.

Короткий нажимной переключатель SW1 осветляет LED3 и LED4

VSTART в 4 раза превышает напряжение TP3 в тестовом месте. Нажмите следующую формулу для пробного расчета:

VSTART = VTP3 x 4 (V)

Отрегулируйте VR3 и отслеживайте напряжение тестовой точки TP3 с помощью вольтметр до соответствующего значения.

Долгое нажатие SW1 для сохранения VSTART, LED3 и LED4 мигает дважды, чтобы указать, что напряжение VSTART было сохранено на MCU. Нажмите ing SW1 не сохранит

Нажмите SW1 для переключения между настройками VUVP, VSTART и exit

Типичные значения порогового напряжения VUVP и VSTART различных батарей защита от недостаточного напряжения показаны в следующей таблице, которая может быть скорректирована потребителем в соответствии с реальной ситуации.

LED3 также работает как индикатор низкого напряжения. когда батарея работает, когда напряжение батареи ниже, чем VSTART, LED3 мигает медленно (на 0,5 s, выключено 0,5 s). когда напряжение батареи ниже VUVP, выключите выход, и LED3 мигает быстро (на 0,1 s, ВЫКЛ 0,9 s).

Как отменить ограничение времени зарядки

Как показано на рисунке ниже, максимальный срок зарядки может быть отменен при сварке резистора 33-100r в положении Rt
