Описание

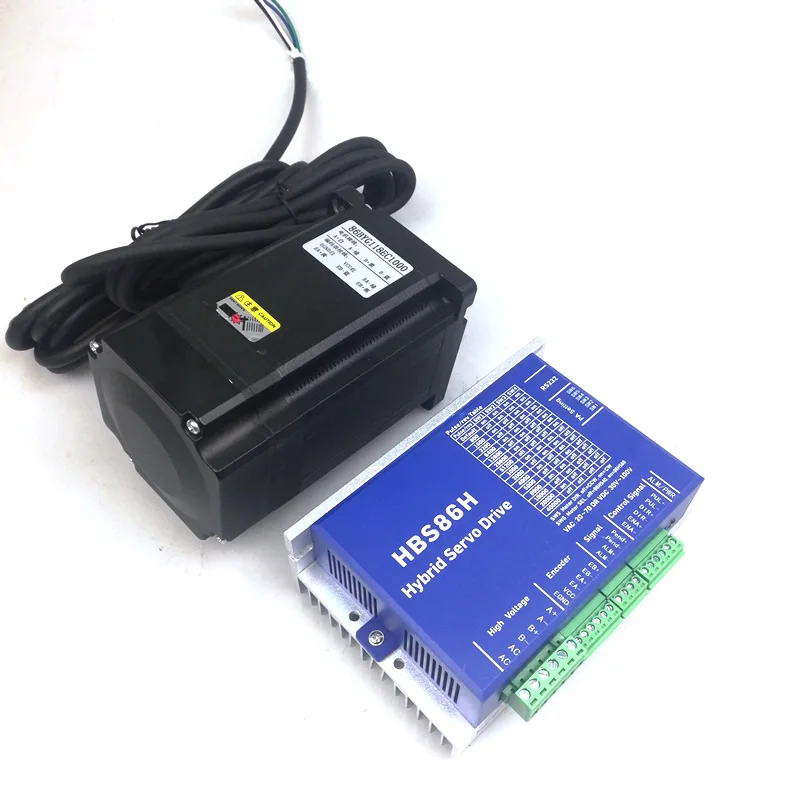

86BYGE118EC1000 + HBS86H замкнутый контур шаговый системы 8.5N.m Nema 34 Гибридный замкнутый контур 2-фазный шаговый двигатель

Описание (сервопривод):

HSS 2-фазовый гибридный шаговый сервопривод интегрированная система сервоп Шаг Драйвер, он принимает типичный трициклический метод управления, которые включают в себя переменный ток, петлю скорости и петлю положения, этот продукт имеет преимущество как ступенчатой, так и сервоприводной системы, и это высокозатратные продукты контроля движения.

Электрические Параметры

Модель	Угол поворота	Держательный крутящий момент	Сила тока Фазы	Resis Tance/фаза	Индуктивности/фаза	Крутящий момент	Ротор Inetria
57J1854EC-1000	1,8	0,9	2,8	0,4	1,2	400	280
57J1880EC-1000	1,8	2,2	4,0	0,35	1,8	700	480
86J1880EC-1000	1,8	4,5	4,0	0,4	3,5	1300	1400
86J1895EC-1000	1,8	7,0	5,0	0,37	3,3	2000	1850
86J18118EC-1000	1,8	8,5	5,0	0,44	4,4	2500	2700

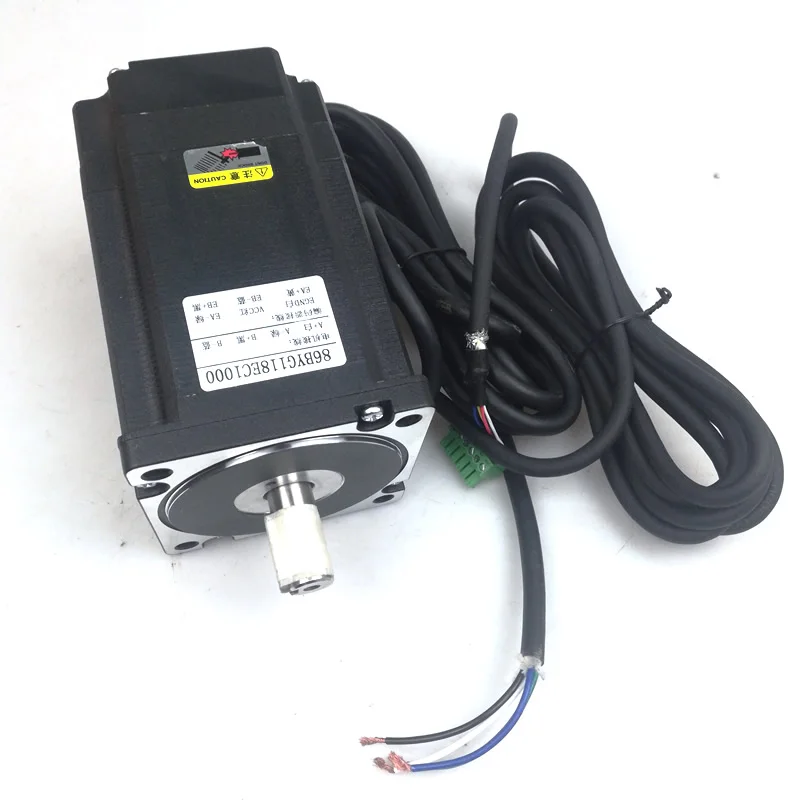

Моторный параметр

Модель: 86 мотор

Длина: 145 мм

Держательный крутящий момент: 8.5N.m

Номинальный ток: 4.2A

Максимальная скорость вращения: 2000 об/мин

Номинальная скорость: 1000 об/минШироко используется в области автоматизации оборудования, гравировальных машин, упаковочных машин, нестандартного оборудования, осевая платформа движения, станки с ЧПУ, прецизионные станки, режущие машины, подающее устройство, вышивальная машина и т. Д.

Сервопривод параметр

Вход напряжение: 24-70VAC (с алюминиевой крышкой, 50В типичное значение)

Непрерывный выходной ток: 7.5A 20 кГц ШИМ

Максимальная частота импульса: 200 K

Скорость связи по умолчанию: 9,6 кбит/с (необходимо добавить дополнительный разъем)

Размер: 150 мм x 97,5 мм x 53 мм

86BYGE118EC1000+ HBS86H замкнутый контур шаговый системы 8.5N.m Nema 34 Гибридный замкнутый контур 2-фазный шаговый двигатель
